A série de ICs LM317HV de alta tensão permitirá ir além dos limites de tensão tradicionais de um IC LM317 e permitir o controle de fontes que podem chegar a 60V.
Regulação de 0-60V com um único IC LM317
Portanto, agora você pode construir um circuito de fonte de alimentação regulado universal de 0-60V carregado com todos os recursos essenciais de um circuito de fonte de alimentação de teste de bancada de trabalho.
Normalmente, uma fonte de alimentação padrão LM317 IC é projetada para trabalhar com entradas não superiores a 40V, o que implica que você não pode aproveitar os recursos deste maravilhoso dispositivo linear para entradas que podem ser superiores a esse limite.
Provavelmente os desenvolvedores notaram essa desvantagem do dispositivo e decidiram atualizar o mesmo com sua versão aprimorada LM317 HV que é projetada especificamente para lidar com tensões de até 60V, ou seja, agora você pode explorar todos os recursos especiais de um LM317 IC mesmo com entradas mais altas que sua especificações anteriores.
Isso torna o IC extremamente versátil, flexível e um verdadeiro amigo de todos os amadores eletrônicos que estão sempre procurando um circuito de fonte de alimentação de bancada fácil de construir, mas robusto e poderoso.
Vamos aprender como este projeto de alta tensão LM317 HV é criado para as operações propostas de circuito de fonte de alimentação variável de 0-60V.

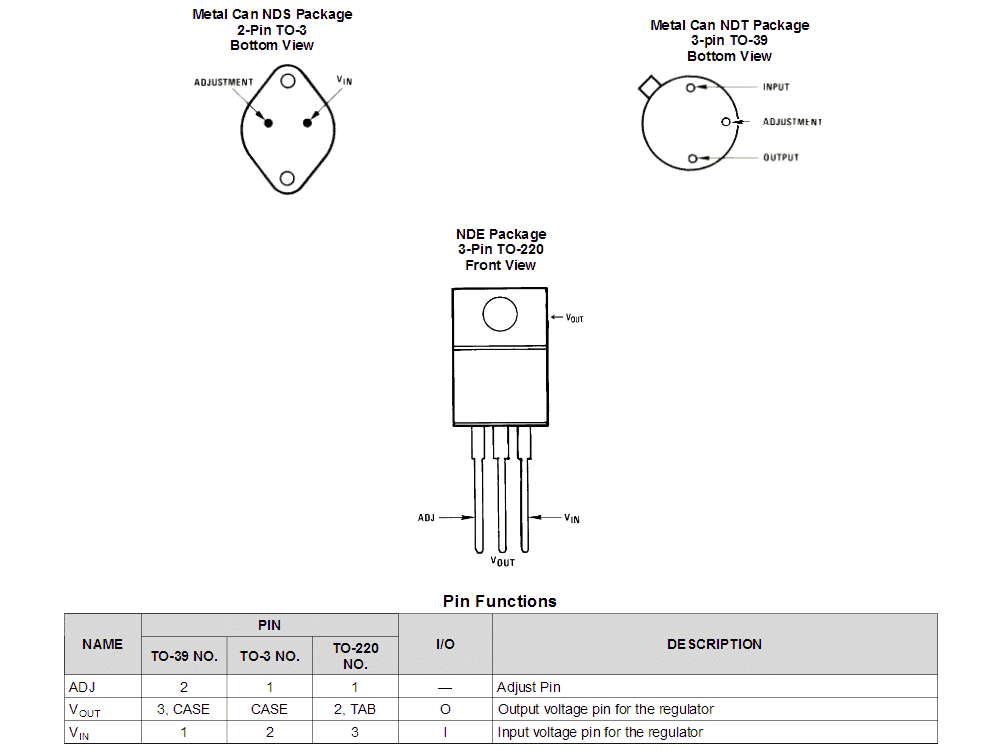

Configuração de pinagem do LM317HV
O diagrama a seguir mostra o diagrama de pinagem do dispositivo LM317HV
Cortesia da imagem: http://www.ti.com/lit/ds/symlink/lm117hv.pdf

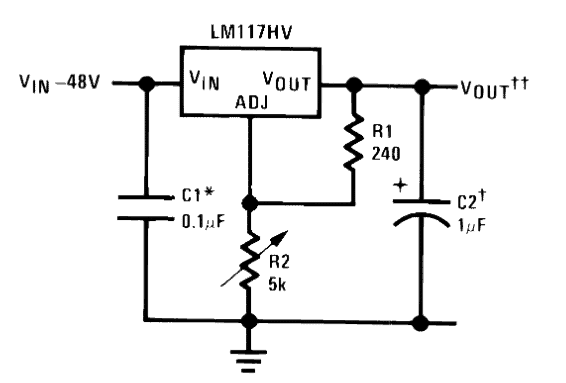

Fonte de alimentação variável ajustável regulada LM317HV 0-60V O design
O próximo diagrama mostra o circuito de fonte de alimentação regulada variável LM317HV 0-60V padrão, de fato, esta configuração pode ser universalmente aplicável a todas as famílias de IC LM317/LM117, LM338 e LM396.
Referindo-se ao projeto retirado de sua folha de dados, podemos ver que o resistor variável ou o potenciômetro é especificado como um potenciômetro de 5K, mas na verdade isso deve ser muito maior que esse valor, pode ser em torno de 22K para obter uma saída ajustável completa de 0 a max.
A entrada mostra 48V, mas podemos ir um pouco mais alto do que isso e usar até 56V DC como entrada, mas não o estique para 60V completos, pois isso significaria operar o dispositivo à beira de seu limite de ruptura e isso poderia fazer o CI vulnerável a danos.
Caso você opere com uma entrada de 60V ou um pouco acima disso, um curto-circuito nos terminais de saída acidentalmente pode causar um dano instantâneo ao IC, por isso não é recomendado forçar o IC a trabalhar em plena aceleração. Abaixo desse limite, pode-se esperar que o recurso interno de proteção contra curto-circuito funcione normalmente e proteja o IC de qualquer possível curto-circuito na saída.
C1 pode ser incluído apenas se o estágio do circuito mostrado estiver a mais de 6 polegadas de distância da ponte retificadora e da rede de capacitores de filtro associada
C2 é opcional e pode ser incluído apenas para melhorar o desempenho, o que ajudaria a eliminar todos os possíveis picos ou transientes na linha CC.
Para alcançar uma tensão regulada fixa, R2 pode ser substituído por um resistor fixo em relação a R1, isso pode ser calculado usando a seguinte fórmula:
Vout = 1,25(1 + R2/R1),
onde 1,25 é o valor de tensão de referência fixo gerado pelos circuitos internos do CI.
Você também pode usar o seguinte software para calcular o mesmo:
Calculadora LM317 LM338

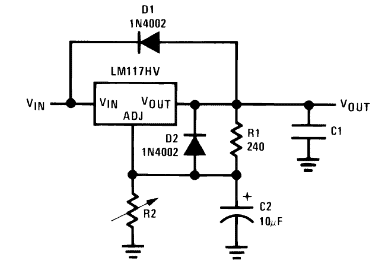

Adicionando Diodos de Proteção e Capacitor de Bypass
O próximo diagrama mostra como alguns diodos podem ser adicionados ao projeto básico do regulador de tensão para reforçar o circuito com proteção extra, embora isso possa não ser muito crucial.
Aqui D1 protege o IC da descarga de C1 devido a um curto-circuito acidental de Vin com a linha de terra, enquanto D2 faz o mesmo contra a descarga de C2.
O papel de C1 já foi explicado no parágrafo anterior, C2 é usado como capacitor de bypass. C2 pode ser incluído para melhorar ainda mais a regulação DC de saída, pois ajudaria a eliminar todos os tipos de tensões de ondulação que podem aparecer na saída.

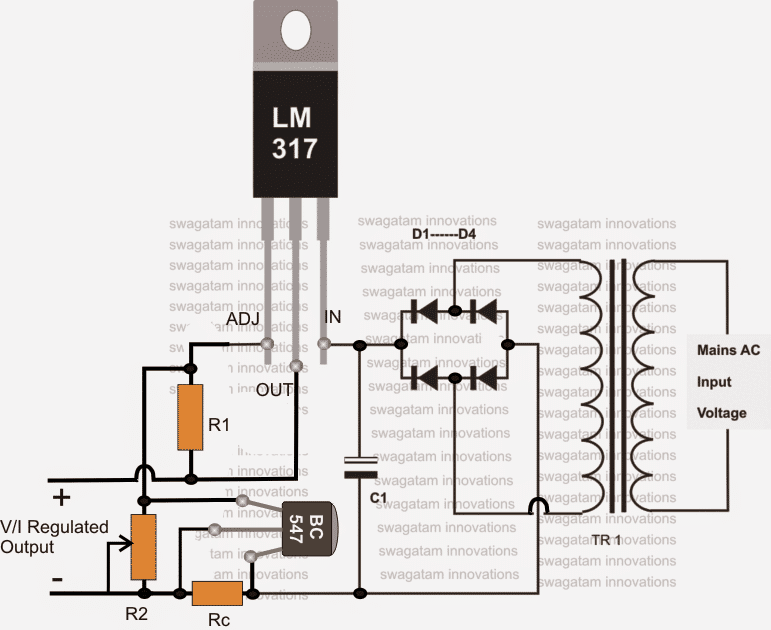

Adicionando um estágio limitador de corrente simples
Embora o LM317HV seja restrito internamente para produzir não mais que 1,5 amp na saída, caso a corrente de saída precise estar estritamente abaixo deste limite ou qualquer outro limite desejado abaixo de 1,5 amp, então este recurso pode ser alcançado adicionando um BC547 direto estágio como mostrado abaixo:
O diagrama também mostra o circuito completo da fonte de alimentação regulada variável de alta tensão LM317HV 0-60V em um formato pictórico.
Aqui R1 refere-se a 240 ohm, R2 pode ser um potenciômetro de 22k e Rc pode ser calculado usando a seguinte fórmula para alcançar o recurso de controle de corrente necessário:
Rc = 0,6/Valor limite de corrente máximo.
Por exemplo, se o valor máximo for selecionado como 1 amp, a fórmula acima pode ser calculada como:
Rc = 0,6/1 = 0,6 ohms
a potência do resistor pode ser calculada como dado abaixo:
0,6 x 1 = 0,6 watts
O diodo no retificador de ponte deve ser preferencialmente diodos 1N5408 para garantir uma retificação suave sem problemas de aquecimento.
C1 pode ser qualquer coisa acima de 2200uF/100V, embora valores mais baixos também sirvam para cargas de corrente mais baixas e para cargas não críticas que não se importam com um leve fator de ondulação na linha.
O transformador pode ser de 0 – 42V/220V/2amp.
O 0 – 42V é recomendado porque após a retificação e suavização esta CC final pode ultrapassar um pouco mais de 55V.
O próximo artigo, possivelmente, discutiremos sobre os vários circuitos de aplicação usando o IC regulador de alta tensão LM317HV.

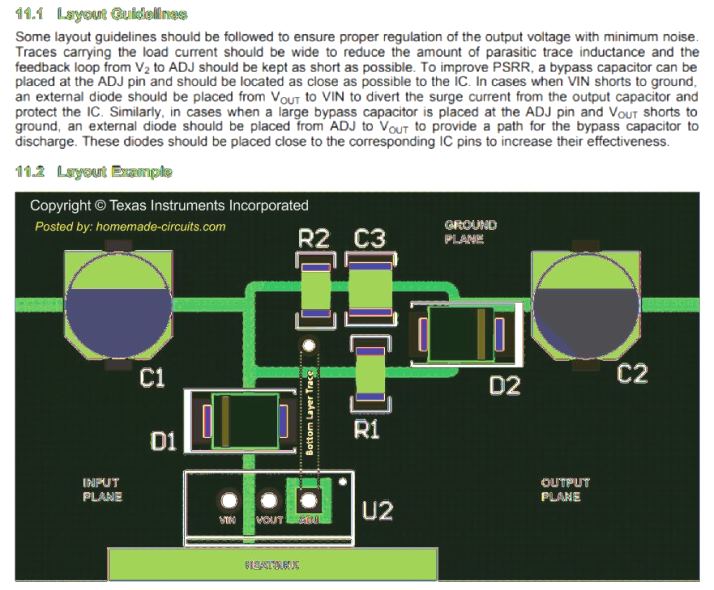

Layout do PCB (com referência ao segundo diagrama)
