4 circuitos simples de banco de potência explicados

O item apresenta 4 circuitos de banco de potência variados usando uma célula de 1,5V e uma célula de íon de lítio de 3,7V que podem ser construídas por qualquer pessoa para sua funcionalidade pessoal de carregamento de telefones celulares de emergência. A idéia foi solicitada pelo Sr. Irfan

O que é um banco de potência?

O banco de potência é uma bateria usada para carregar um telefone celular ao ar livre durante situações de emergência quando uma tomada CA não está disponível para carregar o telefone celular.

Os módulos do Power Bank ganharam grande popularidade hoje devido à sua portabilidade e capacidade de carregar qualquer telefone celular enquanto viaja e durante necessidades de emergência.

Basicamente, é uma caixa de bateria que o usuário carrega inicialmente totalmente em casa e depois a leva para o exterior em movimento. Quando o usuário descobre que a bateria do seu celular ou smartphone está acabando, ele conecta o banco de potência ao celular para recarregar rapidamente o celular.

Como funciona um banco de potência?

Eu já discuti um desses circuito do pacote do carregador de emergência Neste blog, usei células Ni-Cd carregáveis ​​para a função pretendida. Como tínhamos células de Ni-Cd de 1,2V empregadas no projeto, conseguimos configurá-lo exatamente para os 4,8V necessários, incorporando 4 dessas células em série, tornando o design extremamente compacto e adequado para otimizar o carregamento de todos os tipos de telefones celulares convencionais.

No entanto, no presente aplicativo, o banco de potência deve ser construído usando células de íon-lítio de 3,7V, cujo parâmetro de tensão se torna bastante inadequado para carregar um telefone celular que também usa um parâmetro de bateria idêntico.

O problema está no fato de que, quando duas baterias ou células idênticas são conectadas umas às outras, esses dispositivos começam a trocar sua energia de tal maneira que uma condição de equilíbrio é finalmente alcançada, na qual células e baterias podem atingir quantidades iguais. níveis de carga ou potência

Portanto, no nosso caso, suponha que se o banco de potência usando célula de 3,7V estiver totalmente carregado para cerca de 4,2V e aplicado ao telefone celular com o nível de célula drenado em 3,3V, as duas contrapartes tentariam troque energia e atinja um nível igual a (3,3 + 4,2) / 2 = 3,75V.

Mas 3.75V não pode ser considerado o nível de carga total do telefone celular, que na verdade deve ser cobrado em 4.2V para uma resposta ideal.

Faça um circuito de banco de potência de 3.7V

A imagem a seguir mostra a estrutura básica de um projeto de banco de potência:

Diagrama de blocos

Diagrama de blocos do banco de potência

Como você pode ver no projeto acima, um circuito de carregador carrega uma célula de 3,7V, depois que o carregamento é concluído, o usuário carrega a caixa de celular de 3,7V em movimento e a cada vez que a bateria do celular O usuário acaba, basta conectar este pacote de telefone celular de 3.7V ao seu telefone celular para recarregar rapidamente.

Conforme discutido no parágrafo anterior, para permitir que o banco de energia de 3,7V forneça os 4,2V necessários a uma velocidade constante até que o telefone celular esteja totalmente carregado nesse nível, um circuito intensificador se torna obrigatório.

1) Circuito do banco de potência de impulso IC 555

Circuito do carregador do smartphone do banco do poder da base de IC 555

2) Usando um circuito Joule Thief

Se você acha que o circuito acima do carregador do banco de potência baseado no IC 555 parece pesado e excessivo, você provavelmente poderia tentar Conceito de ladrão de Joule para obter os mesmos resultados, conforme mostrado abaixo:

Usando uma célula de íon de lítio de 3,7V

Circuito do banco de potência usando uma célula de 3,7V

Aqui você pode testar 470 ohms, resistor de 1 watt para R1 e transistor 2N2222 para T1.

1N5408 para D1 e 1000uF / 25V para C2.

Use 0,0047uF / 100V para C1

LED não é necessário, pontos de LED podem ser usados ​​como um terminal de saída para carregar seu smartphone

A bobina é fabricada em um núcleo de ferrite toroidal T18, com 20:10 voltas para primário e secundário, usando um cabo isolado de PVC de vários núcleos flexível (7/36). Isso pode ser implementado se a entrada vier de um pacote de células 5nos 1.5V AAA em paralelo.

Se você selecionar a célula de íon de lítio na fonte de entrada, talvez seja necessário alterar a proporção para 20:10 voltas, 20 no lado da base da bobina.

O transistor pode precisar de um dissipador de calor adequado para se dissipar de maneira ideal.

Usando célula de íon de lítio de 1,5V

banco de potência com célula de 1,5V

A lista de peças será a mesma mencionada no parágrafo anterior, exceto o indutor, que agora terá uma taxa de torção de 20:20 usando fio 27SWG ou qualquer outro fio magnético de tamanho apropriado.

3) Usando o seguidor de emissor TIP122

A imagem a seguir mostra o design completo de um banco de potência de telefone inteligente com um carregador usando o circuito de ladrões de Joule:

1590395337 41 4 circuitos simples de banco de potencia explicados projetos

Aqui, o TIP122, juntamente com sua base zener, torna-se um estágio de regulação de tensão e é usado como um carregador de bateria estabilizado para a bateria conectada. O valor Zx determina a tensão de carregamento e seu valor deve ser selecionado para que seja sempre um pouco menor que o valor real da carga total da bateria.

Por exemplo, se uma bateria de íon de lítio for usada, você poderá selecionar Zx como 5,8V para evitar que a bateria sobrecarregue. A partir desses 5,8V, o LED cairá em torno de 1,2V e o TIP122 cairá em torno de 0,6V, o que permitirá que a célula de 3,7V alcance 4V, o que é suficiente para o efeito.

Para 1.5V AAA (5 em paralelo), o zener pode ser substituído por um único diodo 1N4007 com o seu cátodo aterrado.

O LED está incluído para indicar aproximadamente a condição de carga total da célula conectada. Quando o LED está aceso, você pode assumir que a célula está totalmente carregada.

A entrada CC para o circuito do carregador acima pode ser adquirida na unidade de carregador CA / CC do seu telefone celular normal.

Embora o design acima seja eficiente e recomendado para uma resposta ideal, talvez não seja fácil criar e otimizar a ideia para um recém-chegado. Portanto, para usuários que podem se dar bem com um design de baixa tecnologia, mas uma alternativa DIY muito mais fácil que o conceito de conversor de impulso, eles podem estar interessados ​​nas seguintes configurações:

Os três projetos simples de circuito de banco de potência mostrados abaixo usam um número mínimo de componentes e podem ser construídos por qualquer novo hobby em segundos

Embora os projetos pareçam muito simples, requer o uso de duas células de 3,7V em série para as operações propostas do banco de potência.

4) Uso de duas células de íons de lítio sem circuito complexo

Circuito regulado de banco de potência com emissor TIP122

O primeiro circuito acima utiliza uma configuração comum de transistor de coletor para carregar o dispositivo de telefone celular desejado; o conjunto de 1K é inicialmente ajustado para permitir 4,3V precisos através do emissor do transistor.

Circuito simples do banco de potência 7805 IC
Banco de potência simples para carregar smartphones usando duas células de 3,7V em série

O segundo design acima usa um Circuito regulador de tensão 7805 para implementar a função de cobrança do banco de potência

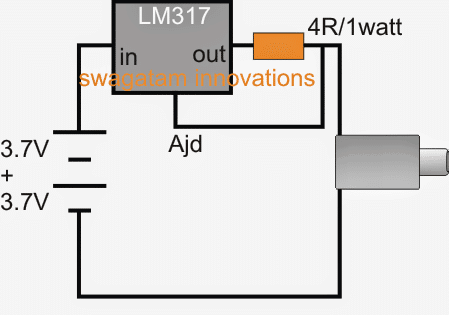

Circuito simples do banco de potência baseado em LM317 IC

O último diagrama aqui mostra um design do carregador usando um limitador de corrente LM317. Essa ideia parece muito mais impressionante do que as duas anteriores, pois lida com controle de tensão e controle de corrente, garantindo o carregamento perfeito do telefone celular.

Nos quatro circuitos do carregador de celular do banco de potência acima, o carregamento das duas células de 3,7V pode ser feito com a mesma rede TIP122 discutida para o primeiro projeto de carregador de reforço. O zener de 5V deve ser alterado para um diodo zener de 9V e a entrada de carregamento deve ser obtida em qualquer padrão Adaptador SMPS de 12V / 1amp.
