Abrir / Fechar Circuito Controlador de Porta Única

O circuito controlador simples de abrir e fechar do portão é projetado para operar o portão através de um par de botões manuais; também pode ser modificado para implementar a ativação via controle remoto.

Como funciona

Referindo-se ao circuito controlador aberto, de fechamento único, mostrado abaixo, podemos testemunhar uma configuração bastante simples, compreendendo essencialmente um estágio de trava de transistor, um estágio de relé DPDT e alguns interruptores de ligar / desligar.

Os interruptores S3 / S4 desempenham um papel importante no circuito e garantem que o motor nunca seja sobrecarregado quando atingir seus limites finais.

As imagens dos comutadores ideais para esta aplicação são mostradas logo abaixo do diagrama de circuitos. Estes são bastante populares e podem ser facilmente obtidos em qualquer revendedor eletrônico relevante.

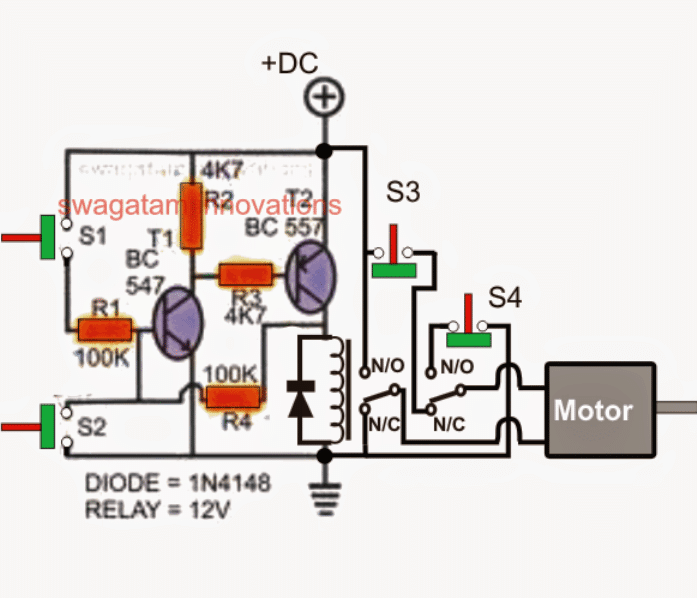

Diagrama de circuito

Circuito controlador de redefinição de montagem de porta única / fechamento

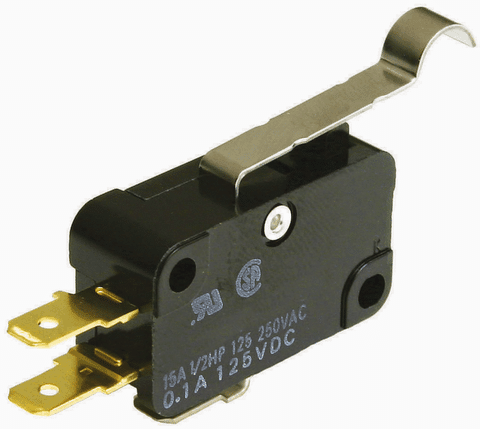

Defina as chaves de redefinição

Defina as chaves de redefiniçãoO interruptor acima deve ser usado para S3, S4

O transistor T1, T2, juntamente com as peças associadas, formam um circuito de trava confiável, S1 e S2 são acionamentos normais para os interruptores ON, onde S1 é configurado como o botão “set” e S2 como o botão de reset, que funciona para abrir e fechando o conectado respectivamente.

S3 e S4 são travados através dos pontos finais de deslocamento do mecanismo da porta, de modo que a porta os apague cada vez que atinge os destinos finais, e é liberada enquanto se afasta do destino ou enquanto a porta está no curso de sua viagem.

Supondo que a porta esteja na posição inicialmente fechada, podemos esperar o seguinte cenário:

Etapas operacionais

S3 na posição pressionada junto à porta e, portanto, no modo de corte.

S4 na posição liberada e, portanto, os contatos fechados e ligados.


O circuito de fechamento está desligado e o relé DPDT também.

Os contatos do relé DPDT estão nos pontos N / C.

Com a situação acima, pressionar S1 inicia o seguinte curso de ações:

T1 e T2 se engatam instantaneamente, atuando o relé DPDT nas posições N / O.

O motor agora começa a passar pela alimentação via S4 e o contato de alimentação do relé DPDT N / O na direção definida, permitindo que o portão opere com uma ação de abertura. Isso também libera o S3 no processo.

Assim que o portão atingir o limite final ou o destino final, e ele abrir completamente, você pressiona S4, cortando o fornecimento ao motor. A porta agora para e para.

Como a rotação do motor é girada

Essa posição pode ser mantida infinitamente, até que S2 seja pressionado, o que rompe a trava T1 / T2 e desativa o relé DPDT, forçando seus contatos a se moverem pelos pontos N / C.

Isso inverte imediatamente a polaridade do motor, fazendo com que ele gire na direção oposta e permitindo que a porta retorne à sua posição fechada. Enquanto estiver nesse modo, o mecanismo obtém sua energia do S3, mas apenas até atingir seu destino anterior, ou seja, na posição fechada, quando você pressiona S3, cortando a energia do motor e novamente desativando o motor.

A porta mantém essa posição até que S1 seja pressionada mais uma vez para iniciar a ação de abertura da porta … portanto, a operação de abertura / fechamento da porta é implementada simplesmente operando manualmente os interruptores S1 e S2.

Para executar uma ação de abertura e fechamento de um portão controlado remotamente, S1 e S2 podem ser substituídos por contatos de relé momentâneos, e os relés operariam através da unidade receptora de controle remoto.

Qualquer módulo de controle remoto RF de 2 MHz e 400 MHz de 2 relés padrão pode ser usado para controle remoto de portas abertas e fechadas.
