O post explica um circuito simples de som para lâmpada piscando que pode ser usado para facilitar pessoas com perda auditiva, para que possam visualizar um telefone celular distante tocando através de uma lâmpada piscando e entender imediatamente sobre uma chamada recebida em seu celular .
A explicação a seguir e o projeto do circuito foram contribuídos pelo Sr. Henry Bowman para este site.
Como o Circuito pode ajudar uma pessoa com perda auditiva
O sinal de toque de telefone celular apresentado para o circuito indicador de pisca-pisca é especialmente projetado por mim para a irmã da minha esposa, que tem um telefone celular e não consegue ouvir o sinal de toque agudo.
Estou usando um pequeno microfone de cerâmica acoplado a um pré-amplificador TL082 e ele será acoplado a um IC 555. Ela vai colocar o celular em cima desta caixa.
Quando o telefone tocar, o TL082 acionará o 555. O 555 iniciará um pulso lento e desligado para um relé de 12 volts.
O relé irá ligar e desligar uma lâmpada de 60 watts, para que ela possa ver visualmente o sinal. Eu tenho a fonte de alimentação e o regulador de tensão construídos e trabalhando nos ic's agora.
Bem, depois de finalmente terminar este projeto, eu o levei para a casa da irmã da minha esposa ontem. Funcionou muito bem e minha esposa conseguiu ligar para ela de nossa casa ontem à noite. Estávamos tendo que fazer viagens para a casa dela para ver como ela estava e agora ela pode ver o lampião de mesa piscando.
O TL082 não tinha ganho suficiente, então mudei para um amplificador transistorizado. Também descobri que alterando o toque do celular para interrompido, em vez de contínuo, poderia eliminar o pulso do temporizador 555 para o relé. A foto mostra a tomada lateral na caixa em que o candeeiro de mesa se conecta.

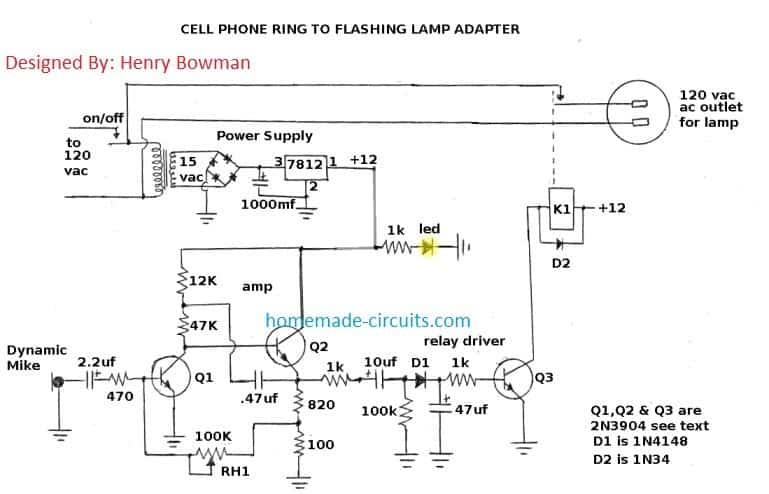

A caixa é de 5” X 7” e abriga o transformador abaixador, regulador de tensão, amplificador e relé de 12 volts. Tentei melhorar o esquema para não parecer rabiscado como o primeiro. Eu não sei o que fazer sobre o aviso legal para a bobina e led.
Funcionamento do circuito:
Este circuito de toque de telefone celular para lâmpada intermitente é projetado para pessoas que têm dificuldade em ouvir o sinal de toque do telefone celular. O toque do celular deve ser ajustado para um sinal de tom interrompido.
Um candeeiro de mesa com lâmpada máxima de 60 watts deve ser colocado na saída lateral auxiliar. O alto-falante do celular deve ser colocado em cima do microfone dinâmico.
Quando o celular toca, a lâmpada da mesa pisca, liga e desliga, indicando uma chamada recebida. Um ajuste de ganho é fornecido para reduzir a interferência de ruídos altos ou conversas.
O projeto original do amplificador de microfone dinâmico especificado Q1 para ser o transistor BC549C e Q2 para ser BC547. Ambos os transistores são do tipo de alto ganho com um ganho de corrente máximo de 800.
Eu não queria pedir um mínimo de 50 cada, então modifiquei o circuito para usar o 2N3904 comum. Esses transistores têm um ganho máximo de 150.
Substituí um resistor com potenciômetro RH1 para ganho. Substituí um capacitor de 2,2 uf à esquerda de D1 por um valor de 10 uf. Eu adicionei D1, resistor de 1k, capacitor Q3 e 47uf, relé K1 e D2.
D1 retifica o sinal CA para operar Q3.
D2 prevê a fixação da tensão indutiva de K1 e protege Q3. Se você decidir usar os transistores especificados originais para Q1 e Q2, você pode eliminar o capacitor de 47uf à direita de D1.
Os contatos do relé de 12 volts devem ter uma classificação de contato mínima de 1 amp a 120 vac. A lâmpada deve ter no máximo 60 watts, ou menor.
Nota: O sinal CA para CC, que permite que Q3 forneça corrente para operar o relé K1. D2 prevê a fixação da tensão indutiva de K1 e protege Q3. Se você decidir usar os transistores especificados originais para Q1 e Q2, você pode eliminar o capacitor de 47uf à direita de D1. Os contatos do relé de 12 volts devem ter uma classificação de contato mínima de 1 amp a 120 vac. A lâmpada deve ter no máximo 60 watts, ou menor.

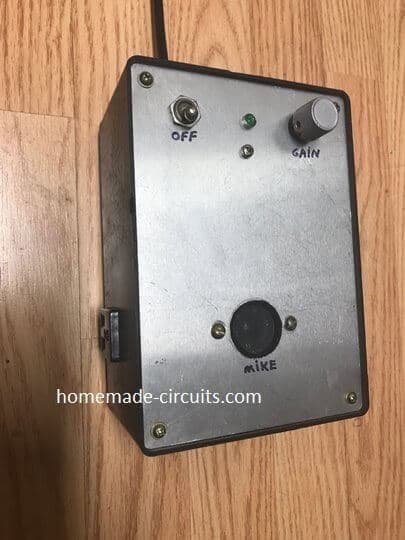

A imagem de protótipo concluída:
