Bomba de água controlada e barata para agricultores

A publicação apresenta um circuito barato de bomba de água controlada por telefone celular que permite aos agricultores (usuários) ligar a bomba de água de campo sem praticamente visitar o local, economizando tempo e energia valiosos para o indivíduo. A ideia foi solicitada por um dos membros dedicados deste blog.

Acionador de partida econômico da bomba de água do telefone celular

Isso se refere ao comentário do Sr. Raj Mukherji, 16 de janeiro de 2013. Ele explicou muito bem. Além disso, o agricultor sofreu uma rara falta de energia (fonte de alimentação de 6 horas em aproximadamente 10 blocos irregulares), tornando-o muito irritante para uma pessoa.

Quero aplicar esse tipo de circuito a um motor de indução trifásico na minha cidade e isso também será feito na minha cidade. Peço humildemente que desenvolva o circuito para o bem-estar de nossos pobres moradores. Eles não podem comprá-lo no mercado.

Serei grato a você.

O desenho

Para fazer este simples circuito de partida da bomba de água controlada por telefone celular para os agricultores, você precisará dos seguintes ingredientes:

1) Um telefone celular barato (como o NOKIA1280) que possui uma função de “atribuição de tom”, significando um telefone celular que pode salvar um toque específico para um número selecionado e permitir silenciar os números restantes, em palavras simples O telefone celular “tocará” apenas o número selecionado (preferencial) e permanecerá silencioso para outros números, independentemente de pertencer à lista telefônica ou a um número incorreto.

A unidade antiga será usada como modem e permanecerá permanentemente conectada ao circuito de controle.

2) Um circuito ativado por som como um circuito de interruptor de palmas típico

e um 3) 555 circuito de timer monoestável.

ATUALIZAR:

Procurando uma solução avançada? Leia mais abaixo:

Controlador de bomba de água GSM baseado em microprocessador avançado

Vamos aprender como esse interessante circuito de bomba de água controlada por telefone celular pode ser implementado para os agricultores, conforme descrito abaixo:

Em algumas das minhas postagens anteriores, expliquei extensivamente como você pode ativar qualquer carga em qualquer lugar do mundo usando um circuito de controle remoto de telefone celular barato. Você pode obter mais informações sobre isso nos seguintes links:

Circuito de controle remoto ativado luz da tela do celular

Circuito de controle remoto de celular vibratório

Mecanismo de controle com telefone celular – Esquema de circuitos explicado

Faça um circuito de sino controlado por telefone celular remoto

Circuito de bloqueio de porta controlado por telefone celular

Construa um sistema de segurança para automóveis GSM em casa

Em projetos anteriores, é visto que o relé é ativado usando o toque do modem conectado através do fone de ouvido.

Usando um sensor MIC

No projeto atual do controlador da bomba, implementamos o mesmo, mas através de um sensor de microfone usado para detectar o toque do modem sem fazer nenhum contato físico com o telefone celular do modem.

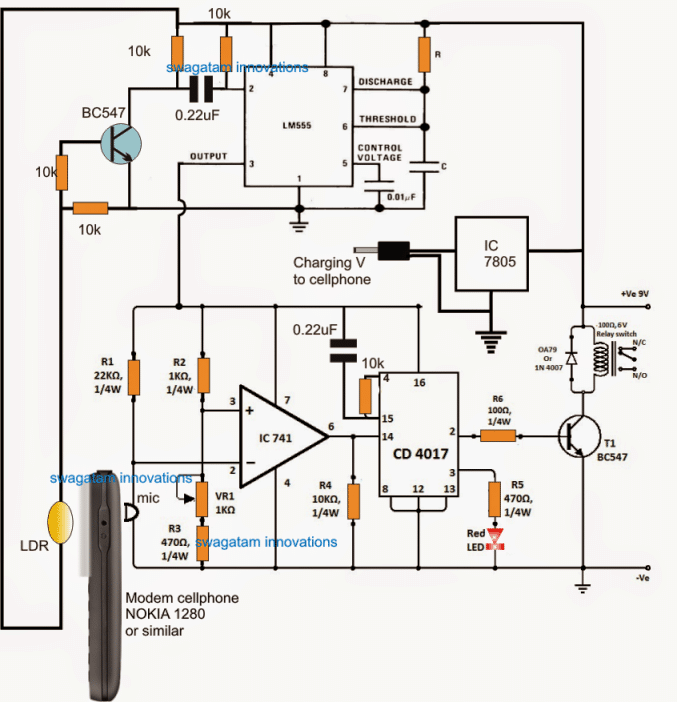

A ideia pode ser entendida no seguinte diagrama e nas explicações:

bomba de agua controlada e barata para agricultores projetos

A seção inferior do circuito que incorpora o IC 741 e o IC 4017 forma um circuito simples de relé ativado por som, que alternadamente liga e desliga o relé conectado em resposta aos sinais sonoros recebidos no MIC. Basicamente, este circuito é usado nos circuitos do interruptor de palmas para alternar o relé com sons de palmas.

Para a aplicação proposta, o som é produzido a partir do telefone celular quando o usuário liga para o telefone celular exibido em casa ou em algum lugar distante para operar o relé e a bomba de água.

A idéia parece bastante simples até agora, no entanto, o microfone pode ser acionado mesmo por um gatilho de som falso gerado externamente no arquivo, por exemplo, pelo som de um avião voando nas proximidades ou de um veículo como o som de um motor de trator etc.

Usando circuito monoestável

Para eliminar esse problema e tornar o circuito à prova de falhas, é utilizado um IC 555 monoestável com a seção inferior.

O monoestável foi projetado para ser ativado a partir da luz no visor do celular cada vez que uma chamada é recebida.

Portanto, agora se torna um dispositivo de detecção de dois gumes que não será acionado, a menos que a luz do modem e o som do toque sejam produzidos juntos.

Toda vez que uma chamada é feita no modem. O display liga primeiro e atinge o LDR, a resistência do LDR diminui e o BC547 dispara. O BC547 aciona e puxa o pino 2 no IC baixo 555, o que, por sua vez, permite que o pino 3 suba.

A saída do pino n. O IC 555 # 3 alimenta a seção inferior, que agora está pronta para a detecção de som subsequente.

Depois que o visor acende, o toque do modem soa, ativa o relé e liga a bomba de água conectada.

O temporizador monoestável permanece LIGADO por um período estipulado de tempo, determinado pelos valores dos componentes R e C do IC 555, após o qual o pino nº 3 cai e desliga todo o circuito e o motor da bomba.

Entretanto, enquanto isso, se o usuário quiser desligar a bomba, poderá fazê-lo ligando para o modem uma segunda vez no período de ativação monoestável.

Embora o disputado circuito de bombas de água operado por telefone celular para ajudar os agricultores pobres pareça muito simples, infalível e barato, ele tem suas próprias desvantagens.

O agricultor nunca pode saber se a bomba foi realmente iniciada ou não, porque não há reconhecimento de modem reverso para o usuário em relação a isso.

No entanto, o problema acima pode ser corrigido adicionando uma sirene momentaneamente ativada, que produzirá uma som alto de perfuração de orelha assim que a bomba iniciar ou o fluxo de água for detectado.

O som da sirene deve ser alto o suficiente para ser ouvido a uma distância radial de aproximadamente um quilômetro. Este método de reconhecimento só funcionará se a casa do agricultor estiver dentro da distância mencionada acima do motor da bomba.

Vantagem

As vantagens do design anterior são:

O circuito acima não consumirá o tempo de conversação do seu modem, ao contrário dos sistemas baseados em DTMF que consomem o tempo de conversação do telefone celular enquanto estiver sendo utilizado para a função necessária.

O circuito não usa partes complexas ou obsoletas, mas funciona com partes comuns como IC 741, IC 555, IC 4017.

O circuito não interfere no modem de forma alguma, mas funciona sem fazer nenhum contato físico com o modem associado.

O circuito é barato e adequado para a aplicação proposta e para agricultores pobres.
