Circuito do controlador de motor Bluetooth

O post explica como usar a tecnologia Bluetooth para transmitir PWM sem fio, o aplicativo de circuito pode ser usado para controlar vários aparelhos, como motores, luzes, dispositivos RC, etc., usando seu telefone Android.

O transmissor Bluetooth PWM

Em um dos meus posts anteriores, expliquei como hackear e modificar um fone de ouvido Bluetooth para fazer um sistema de home theater Bluetooth, o mesmo conceito pode ser empregado aqui para controlar um aparelho preferido, como um motor usando Bluetooth PWM.

Na verdade, existem duas opções para transmitir Bluetooth PWM, uma é usando um módulo transmissor Bluetooth especializado e um circuito gerador de funções, ou um dispositivo de fone de ouvido Bluetooth modificado muito mais simples.

Neste artigo, aprenderemos como a segunda opção pode ser usada para implementar o circuito controlador de motor Bluetooth PWM proposto.

A ideia é realmente tão simples quanto integrar os fios do alto-falante do fone de ouvido Bluetooth com um estágio de driver de motor mosfet ou BJT, isso é tudo.

Os detalhes podem ser vistos na figura a seguir.

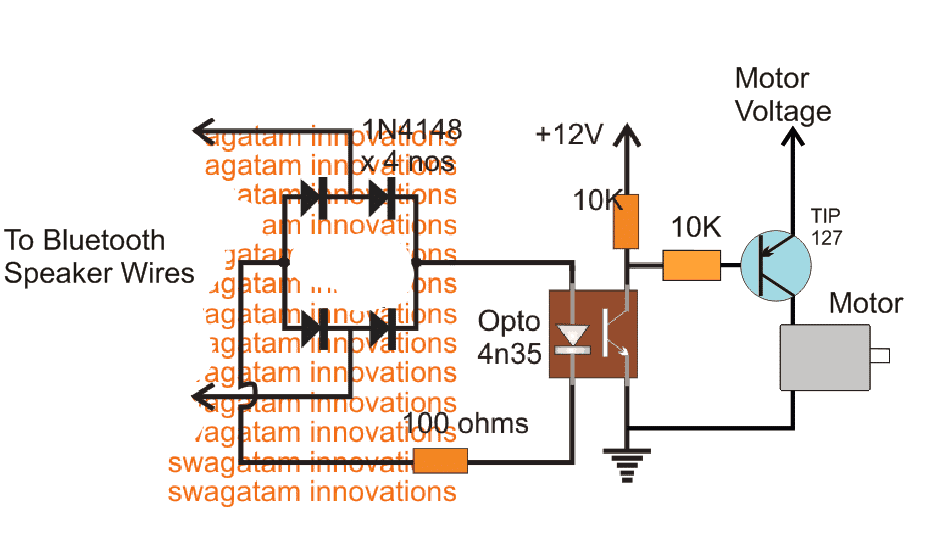

CIRCUITO CONTROLADOR DE MOTOR BLUETOOTH PWM
CIRCUITO DO CONTROLADOR DE MOTOR BLUETOOTH 5

A configuração acima mostra um driver de motor PWM externo simplesmente configurado usando alguns diodos, um optoacoplador e um estágio BJT.

O PWM do fone de ouvido Bluetooth é passado por uma rede de diodos em ponte e então aplicado na entrada de um acoplador óptico.

A saída do acoplador óptico é finalmente alimentada a um estágio de acionamento do motor.

Agora, à medida que o PWM do fone de ouvido Bluetooth é alterado, o motor responde ao PWM e altera sua velocidade de forma correspondente.

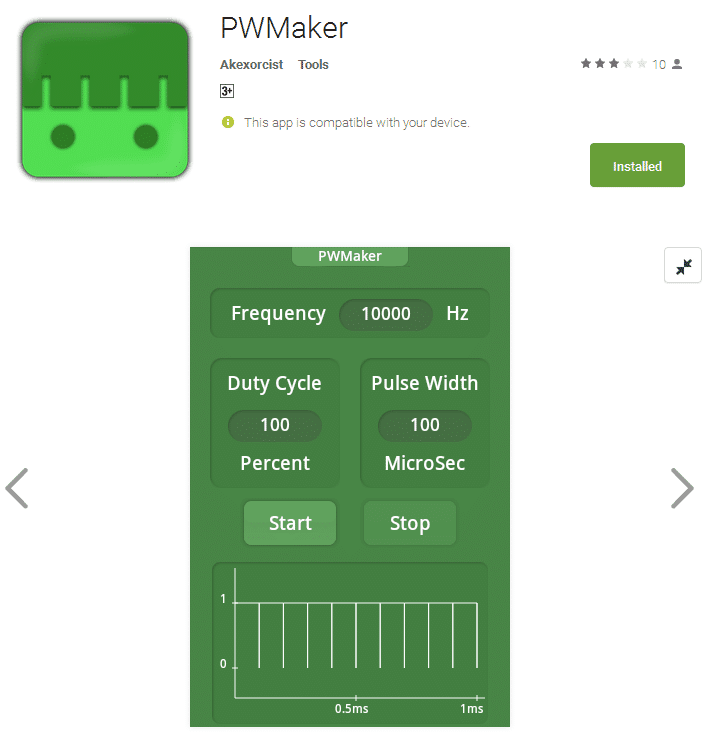

Como obter a transmissão PWM para o fone de ouvido Bluetooth

IMG 624576807C6BF
CIRCUITO DO CONTROLADOR DE MOTOR BLUETOOTH 6

A transmissão PWM para o fone de ouvido Bluetooth pode ser obtida no seu telefone Android.

Para isso, talvez seja necessário instalar qualquer aplicativo gerador de PWM padrão e, em seguida, “emparelhar” com o fone de ouvido Bluetooth.

Em seguida, você será solicitado a ajustar o ciclo de trabalho, PWM, frequência, etc., dentro do aplicativo, que pode ser corrigido de acordo com suas preferências.

Uma vez que todas essas configurações iniciais estejam concluídas, a transmissão PWM para o fone de ouvido Buetooth pode ser iniciada para executar as operações de controle do motor.

O PWM ou a frequência podem ser alterados conforme seu desejo e vontade, a partir do aplicativo do seu telefone Android, sempre que a velocidade do motor precisar ser alterada.

Isso conclui nosso tutorial sobre o circuito controlador de motor Bluetooth PWM, que parece extremamente simples e útil, graças à tecnologia mais recente, como aplicativos Android e recursos Bluetooth.
