Circuito do controlador do motor dianteiro reverso da incubadora

Neste post, aprendemos um circuito de temporizador de avanço reverso para operar um mecanismo motor de incubadora com um conjunto preferido de movimentos. A ideia foi solicitada pelo Sr. Anwar

Especificações técnicas

Eu sou da Indonésia ….. Eu preciso de esquemas para temporizador de incubadora com motor de alto torque (janela de energia do motor DC no carro). Estou tentando fazer com que um motor CC funcione em duas direções até atingir a posição final, então pare e mude a polaridade para que ele funcione na outra direção quando a energia for reaplicada. Em seguida, faça a mesma coisa na outra extremidade.

1. O temporizador liga a energia por 1 min. (7h00 – 7h01)

2. o motor funciona em uma direção até atingir a posição de parada, digamos 30 segundos.

3. A alimentação do motor desliga quando atinge a posição de parada e atrasa por 1 min. temporizador para encerrar/desligar a alimentação principal. também inverte a polaridade para que.

4. da próxima vez que o temporizador principal for ligado (10:00-10:01), ele dosa a mesma coisa na direção inversa e repetindo continuamente

5. 12 VDC Motor Reverse (Apenas dois cabos do motor + e -)

6. Indicador de LED necessário para motor Rev/Fwd

O senhor pode me ajudar?

Obrigado desde já por qualquer ajuda.

Este é um importante projeto doméstico que precisa ser 100% confiável.

O design

IMG 62436DB53D72F

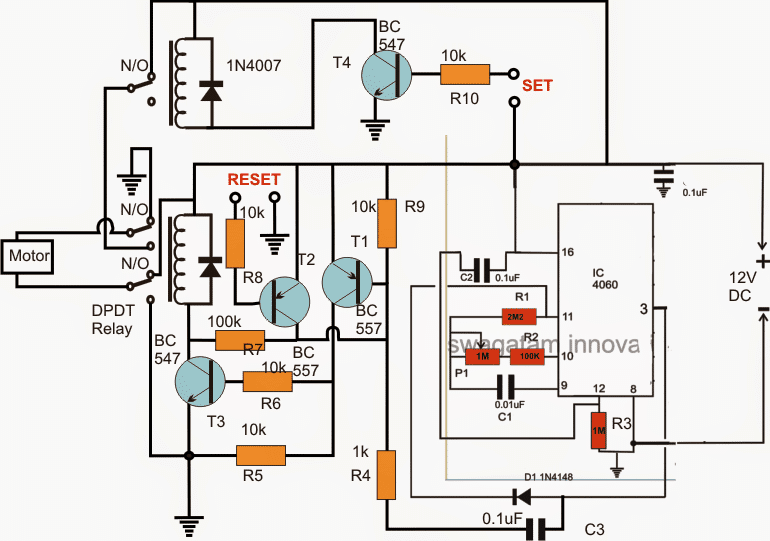

Na figura acima podemos visualizar um projeto para implementar o movimento reverso proposto de um motor de incubadora após um intervalo de tempo pré-determinado.

No instante em que a energia é ligada temos o seguinte cenário:

A chave magnética para “set” pode ser considerada em um estado desativado ou pressionada enquanto o motor ou o mecanismo da incubadora projetada estiver em sua posição de partida zero.

Observe que, preferencialmente, as chaves “set”/”reset” devem ser implementadas usando chaves reed magnéticas.

Com a alimentação ligada, o IC 4060 é reiniciado via C2 para que ele inicie o processo de contagem a partir de zero, e o pino3 torna-se uma lógica zero.

Esta lógica zero inicial é alimentada via C3 para a base de T1 que conduz instantaneamente forçando T3 e seu relé associado para ativar. R7 no processo garante que T1/T3 seja travado neste modo.

O relé DPDT neste ponto atua em seus contatos N/O iniciando o motor e o mecanismo em direção a um suposto movimento “para frente”.

Assim que o motor começa a se mover, o botão “set” é liberado de forma que T4 e o SPDT superior tenham a oportunidade de atuar, onde o relé SPDT atinge uma comutação de posição N/O tornando os contatos N/C do DPDT com um modo de espera fornecer..

O motor e/ou o mecanismo continuam em movimento até atingir a posição de “reset” que faz com que T2 acione e quebre o trinco T1/T4.

Com T4 desligado, o relé DPDT muda sua posição de N/O para N/C e fornece um movimento oposto (reverso) ao mecanismo motorizado.

O mecanismo do motor da incubadora agora inverte sua direção e inicia um movimento reverso até atingir o ponto “definido” que desliga rapidamente o acionamento básico do T4, o SPDT desliga o poder de corte do DPDT e todo o mecanismo fica parado .

Enquanto isso, o IC 4060 continua contando até produzir novamente uma lógica zero depois de passar por uma lógica alta em seu pino3 (descarregando C3).

O ciclo mais uma vez é iniciado e repete o procedimento conforme explicado acima.
