A postagem discute um circuito de alarme de segurança a laser à prova de falhas simples, mas versátil, que pode ser usado para proteger qualquer premissa em questão com extrema precisão. A ideia foi pedida pela GPS.
Objetivos e Requisitos do Circuito
- Seus circuitos foram muito úteis para mim. Obrigado por todos os seus posts, mas eu queria algo diferente agora. Eu fiz o Transistor Latch Circuit e funcionou bem e estou adicionando um circuito ativado escuro a ele.
- Eu usei para o sistema de segurança a laser. Então agora suponha que eu usei este circuito para cobrir uma sala usando pequenos espelhos, uma vez que o feixe é deslocado, todo o sistema será ativado, mas se alguém apontar outro laser para o ldr e substituí-lo pelo original, o sistema não responderá porque ldr nem saberá que o feixe foi substituído.
- Então eu quero um circuito que deve ser ativado se alguém apontar outro laser ou luz porque adicionar dois lasers aumentará pouca quantidade de saída do ldr, então meu circuito deve ser ativado se o feixe estiver quebrado ou se a quantidade de luz for aumentada.
- Por favor, ajude-me a tornar nossa área segura das pessoas que vêm à noite sem convite.
O design

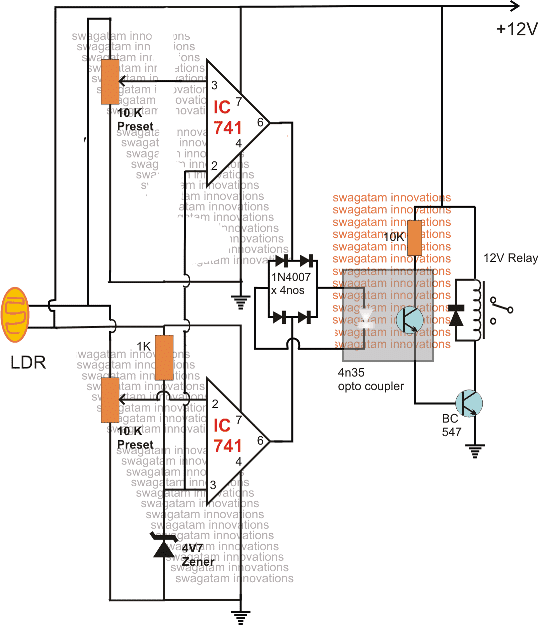

O circuito de segurança a laser infalível proposto pode ser testemunhado no diagrama a seguir:
No artigo anterior, vimos um circuito de alarme contra roubo controlado por laser bastante simples, onde o alarme soa sempre que o feixe de laser incidente no LDR é interrompido.
No entanto, conforme solicitado acima, isso pode ser substituído e desativado focando um feixe de laser fictício no sensor por um intruso inteligente.
Para combater isso, o design mostrado acima pode ser efetivamente utilizado, o que garante que apenas uma quantidade específica de luz controle e mantenha o alarme desativado, e variar essa especificação aciona o alarme mesmo que minuciosamente.
Basicamente, o projeto é implementado através de um estágio de comparação de janela feito usando dois circuitos comparadores de amplificador operacional.
Operação do Circuito
Como pode ser visto na figura, o amplificador operacional inferior monitora a interrupção da luz do laser ou qualquer forma de diminuição na intensidade do laser e aciona sua saída, enquanto o amplificador operacional superior monitora o nível de brilho do laser e aciona sua saída caso a intensidade do laser aumenta por qualquer motivo.
Isso mantém o circuito em uma borda afiada, em que qualquer alteração no feixe de laser faz com que o alarme seja ativado.
Uma vez que ambos os amplificadores operacionais podem ter uma lógica zero apenas na condição de laser perfeitamente normal, o optoacoplador conectado permanece inativo nesta condição.
No entanto, caso a luz seja perturbada no lado superior ou inferior, a saída do opamp relevante fica alta, permitindo que o opto ative o estágio do driver do relé.
Isso aciona instantaneamente o relé e o alarme conectado em seus contatos.
Como configurar o circuito de alarme de segurança a laser à prova de falhas discutido acima.
Isso é muito fácil.
Mantenha a intensidade correta do laser focada no LDR e ajuste a predefinição do amplificador operacional inferior de modo que a saída do amplificador operacional inferior se torne baixa ou zero.
Da mesma forma, ajuste também a predefinição do opamp superior de forma que a saída do opamp superior se torne baixa ou zero.
Isso é tudo, o circuito agora está configurado e pronto para detectar qualquer forma de adulteração do feixe de laser e ativar o alarme.
