Circuito de carregador de celular 220V SMPS

Relacionados

O post explica como fazer um circuito de carregador de celular operado pela rede elétrica simples, barato, mas extremamente confiável, baseado em smps de 220V / 120V.

Por que o minúsculo interruptor TNYxxx é usado

A série TNY de minúsculos CIs de comutação nos oferece a opção de fazer talvez os menores circuitos smps possíveis com alta confiabilidade. A pequena série de interruptores inclui os seguintes ICs: TNY267P, TNY263, TNY264, TNY265, TNY266, TNY267, TNY268, TNY280.

Os CIs acima possuem um circuito de controle de comutação mosfet integrado, proteção contra sobrecorrente e sobrecarga térmica, juntamente com especificações robustas de tensão e corrente.

O IC vem em um pacote DIP8 que é exatamente como um 555 é fechado. O limite máximo de tensão tolerável dos ICs da série TNY é de 700V, uma margem que está muito além de nossas especificações AC domésticas normais. A frequência de operação é de cerca de 132kHz.

O IC é projetado e construído especificamente para implementar conversores flyback SMPS compactos e confiáveis ​​de 120/220V operados pela rede.

Embora a aplicação do projeto SMPS mais simples proposto possa ser enorme, ele pode ser melhor usado como um circuito de carregador de celular de 5V operado pela rede elétrica.

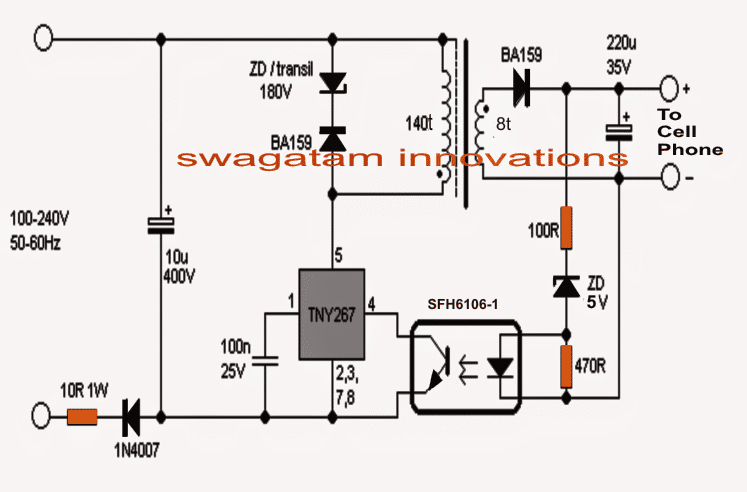

O projeto de carregador de celular proposto usando o IC TY 267 pode ser visualizado no diagrama abaixo.

Como funciona o circuito SMPS

O circuito pode ser entendido da seguinte forma:

A entrada de rede que pode estar em qualquer lugar entre 100 e 280V é retificada em meia onda e filtrada através do diodo 1N4007 mostrado e do estágio retificador de entrada de 10uF/400V.

O resistor de 10 ohm/1 watt está incluído para fornecer algum tipo de restrição contra o pico de corrente durante a ativação do interruptor de alimentação e também forma um fusível em caso de uma situação catastrófica.
A tensão de comutação é adquirida através do diodo BA159 no pino 5 do CI.

O IC trava instantaneamente na frequência de comutação especificada de 132kHz quando ligado no enrolamento de entrada do transformador de ferrite de comutação.

O diodo zener de 180V protege o IC de tensões de comutação de pico.

A comutação acima gera a baixa tensão calculada através do enrolamento de saída do transformador.

O diodo BA159 na saída retifica a CC pulsada de 132kz enquanto o capacitor de 220uF filtra as ondulações de alta frequência para produzir uma CC limpa.

O optoacoplador atua como um link de realimentação entre a saída e o IC para garantir que a saída nunca exceda um determinado nível de tensão predeterminado.

Este limite de feedback é decidido pelo diodo zener de 4,7 V adjacente, que garante que a saída permaneça dentro da faixa de 5 V adequada para carregar qualquer telefone celular conectado.

IMG 624572C19D1A6
CIRCUITO DE CARREGADOR DE CELULAR 220V SMPS 5

Como enrolar o transformador de ferrite

O transformador de ferrite mostrado junto com o IC forma o coração do circuito, no entanto, devido à sua configuração simples, o enrolamento deste transformador é muito mais fácil em comparação com outras topologias de circuito de carregador de celular operados pela rede elétrica.

O enrolamento primário de entrada é composto por cerca de 140 espiras de 36 SWG, enquanto o enrolamento secundário de saída é composto por 8 espiras de fio de cobre super esmaltado 27SWG.

O núcleo usado pode ser um pequeno núcleo de ferrite tipo E19 com bobina tendo uma seção central da área do núcleo medindo 4,5 por 4,5 mm.

O primário é enrolado primeiro. Depois de enrolar, ele deve ser coberto com uma camada de isolamento antes de enrolar o número de 8 voltas secundárias no topo da camada primária.

Uma camada de fita de cobre ou alumínio deve ser incluída preferencialmente entre o enrolamento primário e o secundário e um fio conectado com esta fita com a extremidade “fria” do enrolamento primário (veja o trafo na figura), isso garante o isolamento entre o enrolamento, bem como protege contra problemas de interferência.
