Circuito de rastreamento I / V para aplicativos MPPT solares

A otimização da energia por meio do rastreamento é o principal recurso que torna o conceito de MPPT solar tão único e eficiente, onde a curva complexa e não linear do I / V do painel solar é rastreada e alternada para criar condições ideais máximos para a carga conectada.

O conceito de circuito

Eu tenho tentado projetar algo que realmente rastreie a curva I / V ou curva de potência do painel e a corrige automaticamente toda vez que ele se desvia dos pontos ideais. O design proposto é baseado nos mesmos motivos, mas aqui incluí apenas o estágio de acompanhamento I (atual) para manter as coisas simples. Na verdade, é a corrente que realmente importa e é diretamente proporcional à potência do painel, então pensei que manter esse parâmetro sob controle poderia fazer o trabalho.

Vamos tentar entender o design com as seguintes observações:

Como funciona o circuito

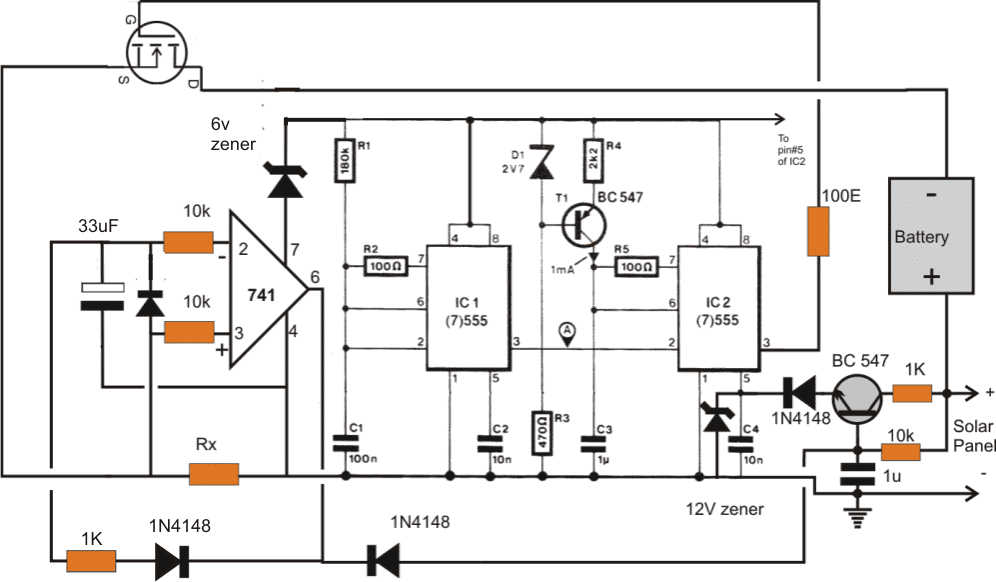

Observando o diagrama de circuito rastreador de curva I / V solar MPPT proposto, o BC547 na extrema direita, juntamente com o resistor de 10k e o capacitor de 1uF, forma um gerador de rampa linear.

O estágio central que compreende os dois circuitos integrados 555 forma um gerador de saída controlado por PWM variável, enquanto o estágio IC 741 se torna o estágio atual do rastreador de corrente.

Quando a tensão do painel solar é conectada através do coletor BC547 e o terra, devido à presença da grade base de 10k / 1uf, o seguidor do emissor fornece uma tensão que aumenta suavemente para o estágio do gerador 555 PWM.

A rampa ativa o IC2 e obriga a gerar uma saída PWM crescente correspondente no pino nº 3 que vai para a porta do mosfet do motorista.

O mosfet responde a esses pulsos e aumenta gradualmente sua condução e fornece corrente à bateria na mesma ordem incremental.

Assim que a entrada de corrente através da bateria começa a subir, um nível de tensão equivalente é convertido através do resistor de detecção de corrente Rx, aplicado a um pino nº 3 do 741 IC.

O potencial acima também atinge o pino n. ° 2 de 741 através do diodo 1N4148 em queda, de modo que o pino n. O ° 2 segue esse potencial em conjunto com o pino n. ° 3, mas é atrasado em aproximadamente 0,6V devido à presença do diodo em série.

A condição acima permite que o opamp comece com uma saída alta que mantém os diodos em seu pino nº 6 com polarização reversa.

Enquanto a corrente continuar a subir com a rampa, o pino opamp nº 3 continuará sendo maior que o pino nº 2, mantendo assim a saída mais alta.

No entanto, em algum momento, que pode ocorrer após a curva I / V ter acabado de cruzar, a produção atual do painel começa a cair, ou melhor, diminui abruptamente através de Rx.

Isso é detectado pelo pino nº 3 imediatamente, no entanto, devido à presença do capacitor 33u, o pino nº 2 não pode detectar e seguir essa queda potencial.

A situação acima força instantaneamente a tensão do pino n. ° 3 é mais baixo que o pino n. ° 2, que por sua vez inverte a saída do IC para zero, polarizando o diodo conectado.

A base do gerador de rampa BC547 é arrastada para zero, forçando-o a desligar e restaurar todo o procedimento ao seu estado original. O processo agora começa novamente.

O procedimento acima continua e garante que a corrente nunca caia ou atravesse a região ineficiente da curva I / V.

Isso é apenas uma suposição, um conceito que tentei implementar, pode exigir muitos ajustes e alinhamentos antes que possa realmente ser orientado para os resultados.

A saída mosfet pode ser integrada a um conversor baseado em SMPS para uma eficiência ainda maior.

Circuito de rastreamento I / V para aplicações MPPT solares
