Circuito de reforço de sinal FM com ganho ajustável

Você já teve problemas para capturar ou estabelecer conexão com estações de rádio FM distantes que estavam transmitindo programas que você queria ouvir? Talvez você saiba que há muito mais canais distantes, além do alcance do seu receptor FM. Claro, você pode comprar ou construir um sintonizador FM mais forte, mas construir um amplificador FM ajustável, por outro lado, pode ser muito mais barato e também pode aumentar drasticamente o alcance de recepção de seus receptores FM.

Por: Arun Mathur

Os componentes para o nosso circuito amplificador de sinal FM serão baratos. O circuito amplificador de dois estágios pode ser construído de várias maneiras, e o trabalho deve exigir apenas algumas horas para ser concluído.

O ganho deste pequeno circuito irá surpreendê-lo.

O dispositivo protótipo captou com sucesso sinais de quase 175 milhas de distância!

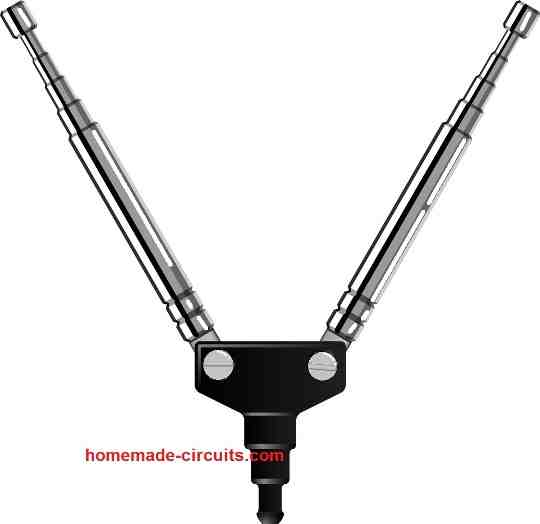

É necessária uma antena telescópica externa em forma de V, conforme mostrado abaixo.

IMG 6243708A48FB2
CIRCUITO DE REFORÇO DE SINAL FM COM GANHO AJUSTÁVEL 5

A antena retrátil do rádio FM é conectada ao lado de entrada do amplificador, e o sinal aumentado é transmitido a ele através de um único cabo. Depois de conectar o circuito, você precisará fazer alguns ajustes fáceis.

Ao ouvir canais FM de transmissão potentes próximos, você deve desligar o amplificador para evitar “inundação” de áudio.

Como funciona o circuito

O circuito de reforço de antena de rádio FM proposto é um amplificador de radiofrequência de dois estágios, conforme ilustrado no projeto na figura a seguir.

IMG 6243708A9DC52
CIRCUITO DE REFORÇO DE SINAL FM COM GANHO AJUSTÁVEL 6

Ele tem um par de transistores 2N3904 NPN, Q1 e Q2, que podem operar a 250 MHz. O sinal da antena em forma de V é fornecido no primeiro estágio do Q1, que é ajustado para fornecer ganho máximo através de R1.

O emparelhamento da bobina L1 e do capacitor C1, que está ligado ao coletor do transistor por C3, sintoniza o circuito ao sinal de entrada receptor.

Depois disso, o sinal pré-amplificado é entregue à base de Q2 via C4. As partes do estágio seguinte são as mesmas do primeiro, e a frequência é governada por L2-C2 no circuito coletor.

O sinal de RF totalmente amplificado é posteriormente enviado para a antena do receptor FM através de um fio de aproximadamente 8 polegadas de comprimento que termina com um clipe de crocodilo da junção L2-C2.

O interruptor S1 fornece energia ao amplificador FM ajustável, através de uma bateria de transistor de 9 volts regular. A fonte de alimentação é filtrada e estabilizada pelos capacitores C6 e C7 conectados na entrada da bateria.

Como construir

As peças do circuito são instaladas em uma placa de circuito de vidro epóxi com revestimento de folha de cobre e espessura de 0,040 polegada. Isso pode ter 1 1/2 x 3/4 de polegada de tamanho. Você pode obter uma placa de circuito completa de qualquer fornecedor apropriado, ou pode fazê-la você mesmo em um stripboard.

L1 e L2, que são pares de bobinas de núcleo de ar enroladas à mão, são empregadas no circuito. Enrole um fio de cobre nu 20 AWG de 2,5 polegadas de comprimento 1,5 voltas em torno de um eixo ou broca de 3/8 de polegada de diâmetro para fazer cada uma dessas bobinas.

Se você estiver montando seu próprio stripboard, use uma furadeira elétrica portátil com um disco abrasivo fino ou serra circular no barril da ferramenta para eliminar as tiras finas de folha de cobre que constituem as almofadas isoladas sobre o stripboard.

Você também pode raspar manualmente as almofadas de cobre criando incisões paralelas com uma faca de bisturi nas bordas de cada almofada e tirando meticulosamente as tiras finas entre as linhas quebradas.

Examine os canais estreitos com uma lente de aumento e um ohmímetro para garantir que não haja rebarbas de cobre entre as almofadas de cobre isoladas que possam criar um curto-circuito indesejado.

Você pode preferir colocar o pequeno dispositivo acabado em uma caixa de plástico para maior durabilidade. Faça os furos para todos os fios de conexão externos e dois furos de acesso para ajustar os capacitores C1 e C2 antes de posicionar o conjunto na caixa plástica, se você estiver usando este gabinete.

Lembre-se que a função de ganho ajustável deste amplificador de sinal FM aumenta o ganho, mas também porque o circuito não é regulado, isso pode causar oscilação. Essa falha pode ser superada posicionando cuidadosamente e soldando os componentes do circuito corretamente e não muito próximos uns dos outros.

Como configurar

Você deve fazer os seguintes ajustes:

  1. Estique a antena em forma de V até o comprimento máximo e coloque-a em um ângulo de separação de 90 graus.
  2. Conecte os fios da antena à base do plano de aterramento (3 x 3 polegadas).
  3. Mantenha o interruptor de reforço FM S1 desligado e ligue o receptor FM com o botão de controle de volume no meio.
  4. Prenda os clipes de crocodilo na extremidade superior da antena retraída no receptor FM e ajuste para uma estação fraca quase inaudível em torno da banda média. Não sintonize e tente ouvir estações locais altas e dominantes que podem tornar os ajustes mais difíceis do que o necessário.
  5. Ajuste os capacitores C1 e C2 e alinhe a antena em forma de V até obter o melhor sinal da estação desejada. O LED indicador de estéreo no receptor de rádio FM deve acender assim que a intensidade do sinal estiver no máximo, se a estação transmitir em estéreo.
  6. Ligue o interruptor S1 e você deverá ver uma grande melhoria na força do sinal se, de fato, o circuito de reforço FM estiver funcionando corretamente. Caso contrário, você pode verificar os vários pontos de teste e confirmá-los de acordo com os dados fornecidos no esquema.
  7. Se você encontrar a intensidade do sinal caindo e baixa, o circuito pode estar oscilando ou sintonizado incorretamente. Ajuste C1 e C2 cuidadosamente para obter a melhor saída de recepção; mover a antena para diferentes ângulos enquanto observa a indicação do LED estéreo também pode ajudá-lo a julgar a melhor configuração para obter o máximo de aumento de sinal.
  8. Você pode ter que repetir os passos de 1 a 7 para qualquer estação FM específica em que estiver interessado. Depois de definir o amplificador FM para uma localização de banda específica, você poderá receber outras bandas também. Para obter este efeito, alguns ajustes adicionais de C1 e C2 podem ser necessários. Fique calmo até descobrir como maximizar o ganho do booster. Após algumas tentativas e erros, você deve ser capaz de obter os melhores resultados possíveis.
