O artigo explica um circuito medidor de sensor de umidade do solo de 10 estágios com um mecanismo automático de aspersão de água integrado para restaurar a condição crítica do solo. A idéia foi solicitada pelo Sr. Remy.
As especificações técnicas
Hoje venho pedindo ajuda para fazer um circuito de irrigação automático para regar meus tomates para mim.
Estou solicitando o uso de um medidor de umidade do solo (estilo eBay barato) para detectar a umidade do solo.
Em seguida, o valor da umidade é comparado a um valor definido de um potenciômetro. Se o nível estiver muito baixo, um relé será ativado por um período configurável. Depois do banho, o piso é medido novamente.
Levante-se repetir.
A capacidade de encadear muitos seria de grande ajuda.
Para o fator uau, eu estava pensando que ter alguns (3) LEDs acesos como uma escala para indicar que o nível de umidade atual funcionaria bem. Obrigado pelo seu tempo e experiência.
Aprendi muito com você e espero acrescentar isso ao meu conhecimento.
Remy
Diagrama de circuito
O desenho

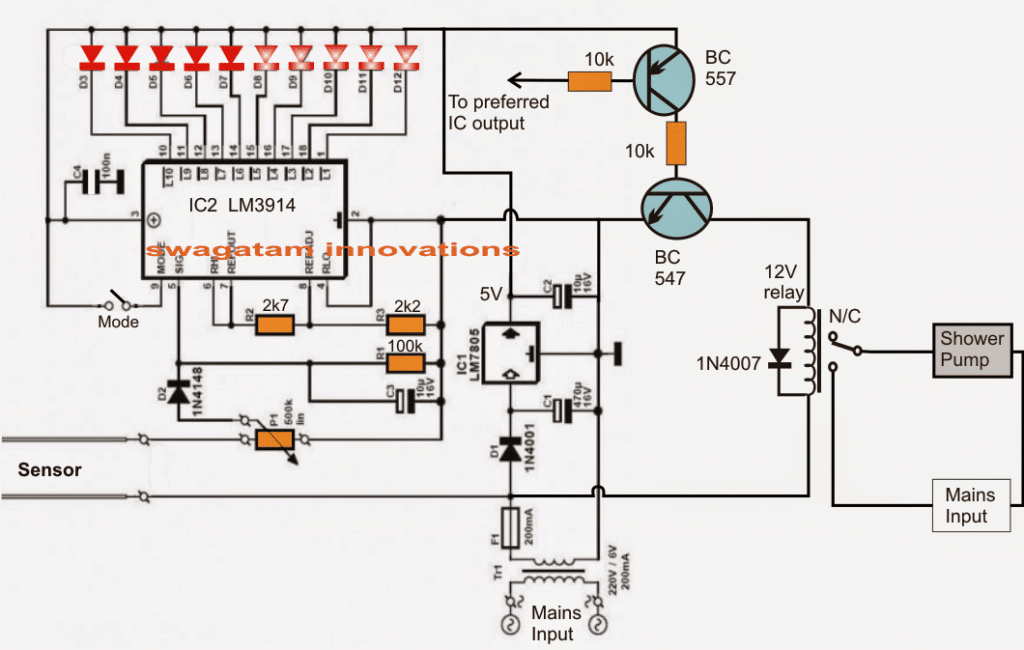

Em referência ao esquema fornecido, vemos um medidor de sensor de umidade do solo simples, mas muito preciso, com um sistema de chuveiro de água predefinido automático para restaurar o nível de umidade do solo em pontos ideais.
O design é baseado em um único sensor de tensão / driver de LED IC LM3914 ou LM3915. Os pinos do sensor mostrados, que são basicamente duas barras de latão, são configurados como sensores de tensão na área crítica do solo onde ele pode ser inserido.
A voltagem nesses pinos depende do nível de umidade presente nessa área específica do solo. Essa tensão detectada proporcional ao nível de umidade do solo é aplicada no pino IC 5 para a comparação necessária com um nível de tensão de referência embutido.
P1 define o nível do limiar no qual a bomba do chuveiro deve LIGAR.
Dependendo dessa configuração, o circuito interno do IC detecta a umidade do solo e produz alterações lógicas baixas sequenciais nas 10 saídas mostradas, começando do pino 1 ao pino 10.
Esta saída detectada através das saídas IC relevantes é indicada por 10 respectivos LEDs que acendem em sequência em resposta ao aumento ou diminuição dos níveis de umidade do solo.
Seleção do modo de barra e modo de ponto
O estilo de seqüenciamento da iluminação por LED pode ser selecionado para simular um modo de barra ou um ponto, configurando adequadamente o interruptor do pino IC9 em ON ou OFF.
O estágio compreendendo BC547 e BC557 constitui o estágio do controlador de relé para controlar a comutação da bomba do motor de acordo com as preferências do usuário.
A base do transistor PNP está adequadamente integrada a qualquer um dos pinos de saída do IC, dependendo do limite de umidade que o usuário deseja que o motor inicie ou pare.
Por exemplo, suponha que o pino 15 determine um nível de limiar de umidade do solo específico e o usuário sinta que é o nível inseguro no qual o motor precisa ser iniciado para restaurar a umidade do solo, então essa pinagem pode ser escolhida e conectada à base do transistor BC557 para comutação do motor discutido.
Quando o motor é LIGADO, o piso é banhado até que seu nível de umidade seja restaurado ao nível desejado e isso leva o IC a reverter sua sequência do pino 15 para o pino 14 e o pino 10, desligando o motor e o chuveiro.
O processo acima é repetido, garantindo que o nível de umidade do solo nunca caia abaixo da condição indesejável de ressecamento.
