Neste artigo, discutimos como construir um circuito eletrônico de acupuntura, também chamado de circuito de bioestimulação, e usá-lo para um possível tratamento de muitas doenças comuns do corpo, sem efeitos colaterais. A unidade, se construída e implementada corretamente, pode fornecer resultados impressionantes na cura de problemas relacionados a dores de cabeça, dores no corpo, dores musculares, fadiga, hipertensão, ansiedade, depressão etc.
O bom de um sistema de acupuntura eletrônica é que, ao contrário da acupuntura real, ele não depende de um método invasivo de perfurar a pele com agulhas, mas funciona aplicando pulsos elétricos agudos na superfície da pele, para obter resultados benéficos idênticos.
AVISO: Certifique-se de ler esta mensagem de aviso antes de construir e usar este projeto: O uso incorreto do Bioestimulador ou da eletroacupuntura pode ser perigoso. Nunca utilize a unidade nos olhos ou em feridas e feridas abertas, ou caso você tenha um marcapasso instalado em seu corpo, ou pessoas que estejam atualmente em tratamento para doenças cardiovasculares ou arritmias, ou mulheres grávidas. Mesmo para pessoas que estão em boas condições de saúde, elas devem procurar aconselhamento de um médico qualificado antes de implementar este dispositivo na prática. O autor deste artigo não pode ser responsabilizado por qualquer acidente ou dano decorrente do uso inadequado deste dispositivo, tente por sua conta e risco.
História da Acupuntura
De acordo com o Dicionário Médico Enciclopédico Tabers, o procedimento de acupuntura pode ser definido como “a punção com agulhas para fins diagnósticos e terapêuticos de contra-irritação”. Vamos tentar entender brevemente como o assunto da acupuntura surgiu.
Centenas de anos antes de o mundo ocidental começar a compreender completamente a circulação do sangue e do sistema nervoso, os primeiros chineses formularam o conceito de que existe um sistema de circulação de energia dentro do corpo humano. Os chineses relataram que a energia crucial para a vida passa por uma cadeia de rotas, ou meridianos, DOZE dos quais podem ser encontrados em ambos os lados do corpo.
Acreditava-se que esses meridianos viajavam pelos tecidos profundos do corpo, aparecendo de tempos em tempos. Cada um dos locais onde os meridianos entram em contato com a superfície eram considerados áreas terapêuticas benéficas para doenças de um ou mais órgãos.
Acreditava-se que agulhas perfurantes nesses pontos da superfície poderiam curar complicações com o coração, vesícula biliar, fígado, pulmões, cólon ou outros órgãos de uma pessoa.
A curiosidade ocidental pela teoria (mais cedo ou mais tarde chamada “acupuntura”) não poderia se tornar popular antes da década de 1970, quando médicos da República Popular da China mostraram que a técnica permite controlar o desconforto cirúrgico.
Após 20 minutos de estimulação, uma pessoa que recebe terapia de acupuntura bem-sucedida pode estar perfeitamente consciente, alerta e atenta a todos os processos cirúrgicos executados, no entanto, sem sentir nenhum tipo de dor. As coisas reais pelas quais as pessoas conseguem suportar a cirurgia durante a estimulação da acupuntura ainda são misteriosas.
Alguns pesquisadores supõem que, durante a acupuntura, fibras sensoriais maiores são ativadas, o que ajuda a suprimir a troca de impulsos através das minúsculas fibras, responsáveis por transportar a entrada sensorial da dor.
Outros especialistas supõem que ingredientes como a morfina naturalmente desencadeados (por exemplo, endorfinas) podem ser produzidos dentro do cérebro devido ao efeito de estimulação. Assim que essas formas de ingredientes se ligam para sedar as células receptoras, uma estratégia de proibição da dor é ativada.
Pacientes que lutam com dor nas costas, cabeça, estômago ou outros lugares podem sentir um alívio temporário através desse tipo de abordagem de supressão da dor. Embora amplamente reconhecida na Ásia como uma prática confiável, a acupuntura é considerada de maneira bastante diferente no mundo ocidental.
O principal fator importante é a American Medical Association (AMA), que não reconhece a acupuntura como uma verdadeira técnica médica para curar os doentes.
Não tendo a aprovação da AMA, a acupuntura acabou sendo por muitos anos vista por muitos como uma espécie de “magia negra”. Isso não é chocante, levando em conta o número de pessoas que acham repugnante a noção de inserir agulhas na pele.
Além disso, existe um nível significativo de risco quando o método é realizado por um médico não licenciado. Uma única agulha inserida incorretamente pode causar danos significativos no caso de um órgão ou artéria importante ser perfurado.
A preocupação de um possível dano da agulha de metal incentivou o avanço da acupuntura eletrônica. Essa abordagem mais recente emprega pulsos eletrônicos em vez de agulhas para regular a dor, desenvolver e reforçar os músculos, melhorar o fluxo sanguíneo e lançar os analgésicos naturais únicos do corpo humano e a inflamação.
Apesar de ainda não ser totalmente aceita pela AMA, a acupuntura eletrônica acaba de ganhar endosso entre os quiropráticos e uma modesta proporção de profissionais médicos como uma estratégia alternativa às suas técnicas terapêuticas; eles acham que a acupuntura eletronicamente estimulada é mais segura e um método que funciona de forma eficaz para doenças específicas do corpo.
Você também pode querer ler sobre Circuito Estimulador Nervoso Transcutâneo
Descrição do circuito

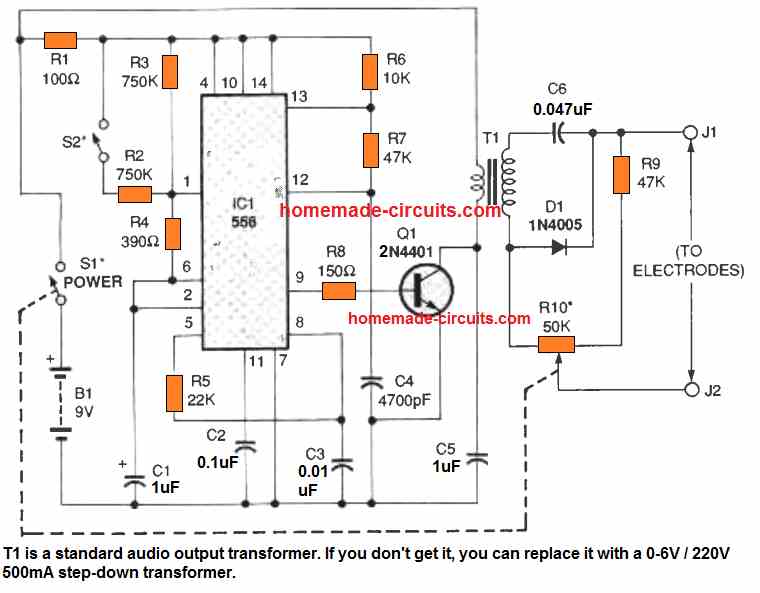

O esquema do circuito do Bioestimulador ou da acupuntura eletrônica pode ser visto na imagem abaixo. O circuito é alimentado por uma bateria de 9 V, B1. A chave S1 é utilizada para ligar/desligar o dispositivo, e o resistor R1 é posicionado como um limitador de corrente para o circuito.
Os resistores R2-R4 e o capacitor C1 são configurados como um circuito de temporização junto com o IC1, que é um IC de temporizador duplo 556. Enquanto S2 permanecer na condição aberta, o período de carga/descarga do C1 é fixado em algo em torno de 2 Hz. Quando S2 é ligado, aumenta o período de carga/descarga de C1 para aproximadamente 4 Hz.
O pino de saída 5 do IC1 é conectado através de R5 e C3 com o pino 8 do IC1. A área de IC1 consistindo das partes R7, R8 e C4 formam o segundo circuito de temporização.
A função do primeiro temporizador é produzir o tempo de atraso em Hz, enquanto o segundo temporizador gera os pulsos de precisão necessários para o indutor. Os pulsos para o indutor são entregues à base do transistor Q1 por meio de um resistor limitador de corrente R8.
Durante o período em que o transistor Q1 liga, o enrolamento primário do transformador de áudio T1 é aterrado brevemente, o que faz com que T1 seja energizado.
Cada vez que T1 é energizado e desenergizado, o capacitor C5 carrega e descarrega. Esses ciclos de carregamento repetitivos diminuem o tempo de subida e descida do pulso, o que subsequentemente aumenta o intervalo de tempo do pulso de saída através de T1 e, simultaneamente, esculpe as bordas da forma de onda de saída para parecer mais com uma meia onda senoidal. As partes C5, D1 e R9 são ainda usadas para moldar a forma de onda de saída do circuito.
O potenciômetro R10 é empregado para regular a amplitude do pulso até 200 V com um intervalo de 2 ms, que pode ter um dreno total de corrente abaixo de 10 mA.

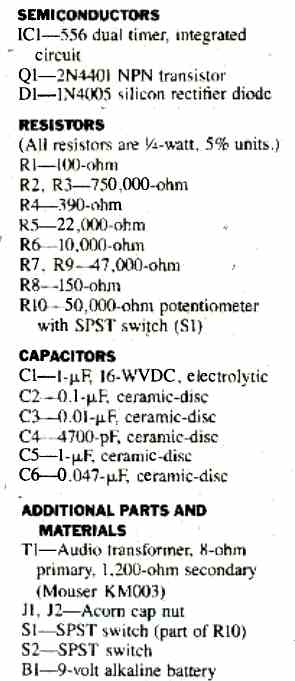

Lista de peças para a Eletroacupuntura
Calibração e uso
Após conectar uma bateria, ligue a alimentação através de R10/S1; depois disso comece a ajustar o potenciômetro R10 até o meio de sua rotação. Coloque as sondas na parte interna do braço e alterne S2 para cada uma das posições especificadas.
Você deve ser capaz de experimentar um aumento ou redução do pulso de choque. Pouco a pouco, gire R10 no sentido horário ou anti-horário para sentir um crescimento ou queda (respectivamente) da energia do pulso de choque em sua pele.

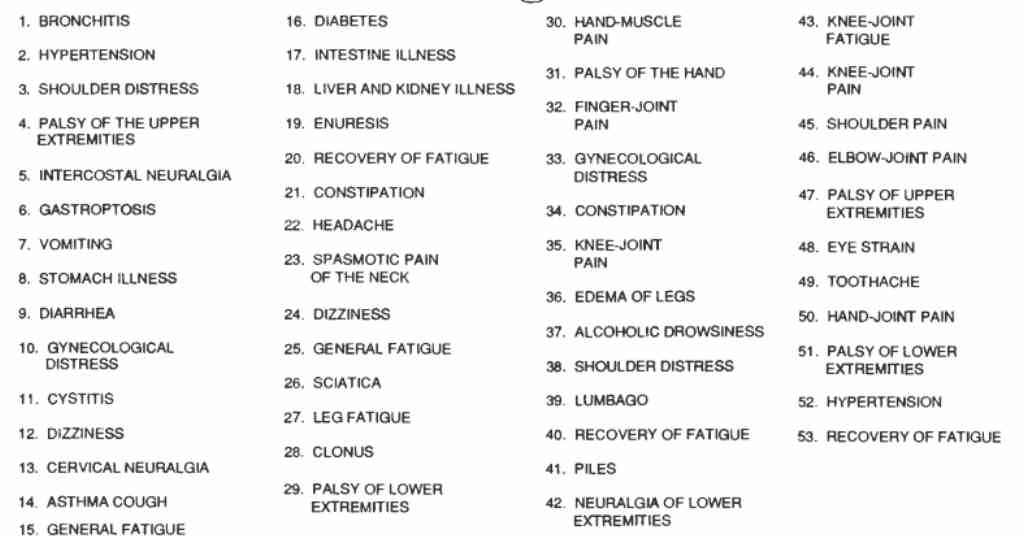

Na figura a seguir você pode ver uma lista de condições de saúde que acredita-se que a acupuntura convencional trata. Caso você seja afetado por um desses problemas, selecione a área de acupuntura adequada e toque o eletrodo J2 imediatamente sobre esse ponto. O outro eletrodo, J1, pode ser tocado em alguma outra área da pele. Para resultados mais eficazes, considere implementar o circuito eletrônico de acupuntura aproximadamente 3 vezes ao dia por cerca de 5 a 15 minutos. Você pode parar de usar a eletroacupuntura assim que sentir uma redução na dor para sua satisfação.
