Um circuito gerador de voz de robô é um dispositivo que modifica uma voz humana normal em um robô típico como voz, que normalmente encontramos em filmes ou videogames.
O conceito de funcionamento do circuito é realmente simples. O sinal de voz humana real é submetido a um sinal de modulação de frequência externa, de modo que o áudio da voz é atribuído com uma qualidade de vibração intrigante que se assemelha muito a uma voz de robô.
Você pode obter uma saída de voz robótica semelhante se tentar falar na frente de um ventilador de mesa, girando em alta velocidade.
Como funciona o circuito

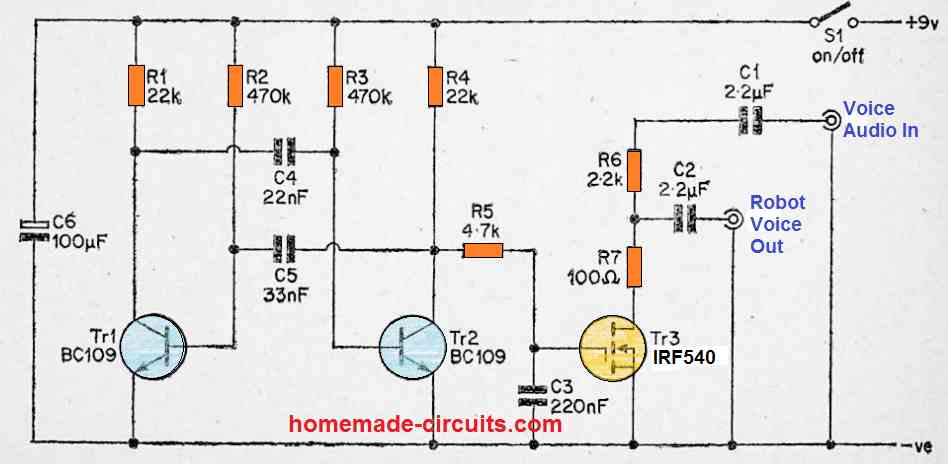

A figura abaixo mostra um circuito que pode ser usado para gerar efeitos de voz semelhantes a computadores ou robôs para peças de teatro comunitário ou outras aplicações semelhantes. Este tipo de circuito é idêntico a um circuito de tremolo em muitos aspectos, porém o sinal de modulação é quase sempre uma onda quadrada.
Um multivibrador astável simples construído em torno de Tr1 e Tr2 fornece o sinal de modulação neste exemplo.
Devido a isso, uma proporção de espaço de marca um pouco menor que 1:1 parece produzir os melhores resultados, e também C4 e C5 podem não ter valores idênticos, pois podem estar em um “livro didático” astável.
Diminuir o tempo de subida do sinal de modulação produz um áudio de saída um pouco melhor, e isso é feito inserindo um filtro passa-baixo R/C simples (R5 e C3) entre a saída astável e a porta Tr3.
Tr3 é implementado em um VCA padrão que também inclui R6 e R7.
C1 e C2 servem como capacitores de bloqueio DC, enquanto C6 serve como capacitor de desacoplamento de alimentação.
O circuito tem o efeito de modificar os sinais de voz de entrada para dois graus de atenuação, sendo o mais alto aproximadamente 26 dB maior que o mais baixo, o que resulta na produção do robô como um som manipulado.
O oscilador de modulação “quebra” o sinal alternando-o entre esses dois níveis com uma frequência de muitos Hertz, dando o efeito de voz robótico desejado.
Apesar do fato de que este circuito emprega a técnica mais comumente adotada de criar eletronicamente um efeito de voz gerado por computador, ele tem um desempenho admirável no uso prático.
O nível do sinal de entrada pode ser tão alto quanto alguns volts pico a pico sem causar problemas de sobrecarga. S1 controla a chave liga/desliga. O circuito consome cerca de 1 miliampere de corrente.
Você precisará de uma unidade amplificadora de áudio conectada à saída do circuito para ouvir a voz do robô em alto-falante.
