Circuito indicador de carga cheia da bateria com dois transistores

Esse pequeno circuito alertará o usuário sobre uma bateria que atinja seu nível de carga total (sobrecarga) enquanto estiver carregando, acendendo um LED. O circuito usa apenas um par de transistores como os principais componentes ativos.

Característica principal

A principal característica desse projeto não é apenas seu mini-design, mas também suas especificações de tensão de alimentação que podem ser tão baixas quanto 2V, o que significa que pode ser usado para todas as baterias que variam de 2V a provavelmente 60V, com pequenas alterações .

Eu já discuti um conceito semelhante que é projetado exatamente para a função oposta, que é indica o limiar de descarga mais baixo de uma bateria.

Agora vamos ver como o circuito persistente foi projetado para funcionar e como ele pode ser configurado para executar a indicação de aviso de bateria necessária.

Estudaremos dois projetos simples, o primeiro acenderá um LED no nível de carga total da bateria, enquanto o segundo pode ser usado para fazer exatamente o oposto, ou seja, desligá-lo com o valor predefinido.

LED aceso quando a bateria está cheia


O diagrama de circuito abaixo destina-se a acender o indicador LED assim que a bateria conectada atingir o nível de carga total.

Como corrigir predefinições

Para configurar o circuito, o usuário precisa alimentar o nível de carga mais alto desejado e ajustar a predefinição para que o LED comece a acender intensamente nesse nível.

Circuito simples de indicador de sobrecarga da bateria com LED de 2 transistores

Videoclipe:

https://youtu.be/2D0dF7jgq1Q

LED desligado para bateria cheia

O circuito a seguir está configurado para forçar ou desligar o LED quando a bateria atingir o nível mais alto de carga.

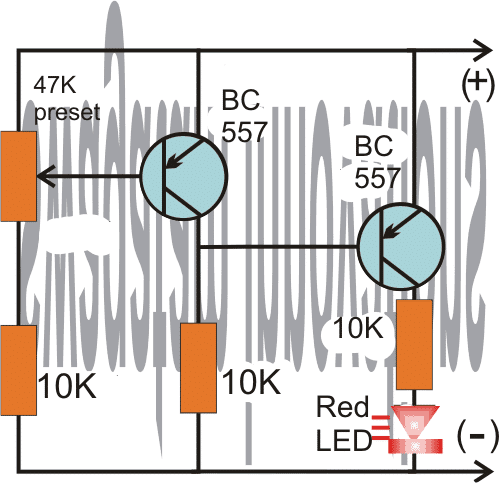

Circuito indicador de carga completa da bateria com dois transistores

Para usuários que desejam ver o LED desligado no limite superior pode usar o design mostrado acima, a operação pode ser entendida com os seguintes pontos:


Com base no requisito, a iluminação do LED deve começar a diminuir assim que a bateria atingir aproximadamente o limite de carga total definido.

O procedimento de configuração predefinida é realmente bastante simples.

O usuário deve fornecer uma tensão de alimentação que possa ser igual ao alto nível desejado de carga da bateria e, em seguida, ajuste suavemente a predefinição com uma chave de fenda para forçar o LED a desligar no nível desejado.

Por exemplo, suponha que o circuito indicador tenha sido instalado para monitorar uma bateria de 12V acima do nível de carga em 14,3V, então a predefinição pode ser ajustada para garantir que o LED comece a apagar em torno de 14V.
