O IC Tester é simples de usar. Você não tem nenhuma opção para configurar ou processos de teste demorados para concluir. O universal IC Tester é um testador estático, o que significa que não testa dinamicamente a operação do IC. Todos os ICs com até 20 pinos podem ser testados por esta unidade. CIs com mais de 20 pinos também podem ser testados, porém o teste precisará ser realizado off-board.
Teoria básica de trabalho
Este projeto de testador procura erros de junção PN em circuitos integrados. Todo circuito integrado é composto de diodos e transistores acoplados de várias maneiras.
A conexão PN em cada pino, por outro lado, é compartilhada por todos os ICs. Quando um IC funciona mal, uma ou mais junções PN tendem a falhar.
O funcionamento normal de um circuito integrado pode ser interrompido ou interrompido mesmo se uma única junção pn falhar. Cada circuito integrado tem sua própria “assinatura” semicondutora, semelhante à forma como cada ser humano tem uma impressão digital única.
O testador de IC básico mostra uma exibição visual dessa impressão digital. Quando a “impressão digital” do IC em teste coincide com as de um IC em funcionamento idêntico conhecido, o IC pode ser considerado em boas condições.
Se as impressões digitais indicadas não corresponderem, o IC é considerado defeituoso. Na maioria das situações, o IC Tester fornecerá um diagnóstico bastante preciso do chip que está sendo examinado.
Linhas duplas de 10 LEDs revelam as marcações IC. Cada LED se correlaciona com um pino IC separado. As junções PN de um IC são verificadas fornecendo primeiro uma tensão positiva ao terra e/ou pinos +V.
Essa tensão positiva subsequentemente ativa as conexões PN com polarização direta do IC. Usando circuitos em buffer, essa corrente direta liga os diferentes LEDs no display de pinagem. A intensidade dos LEDs é determinada pelo número de conexões PN e resistências no caminho da corrente do circuito integrado.
Descrição do circuito

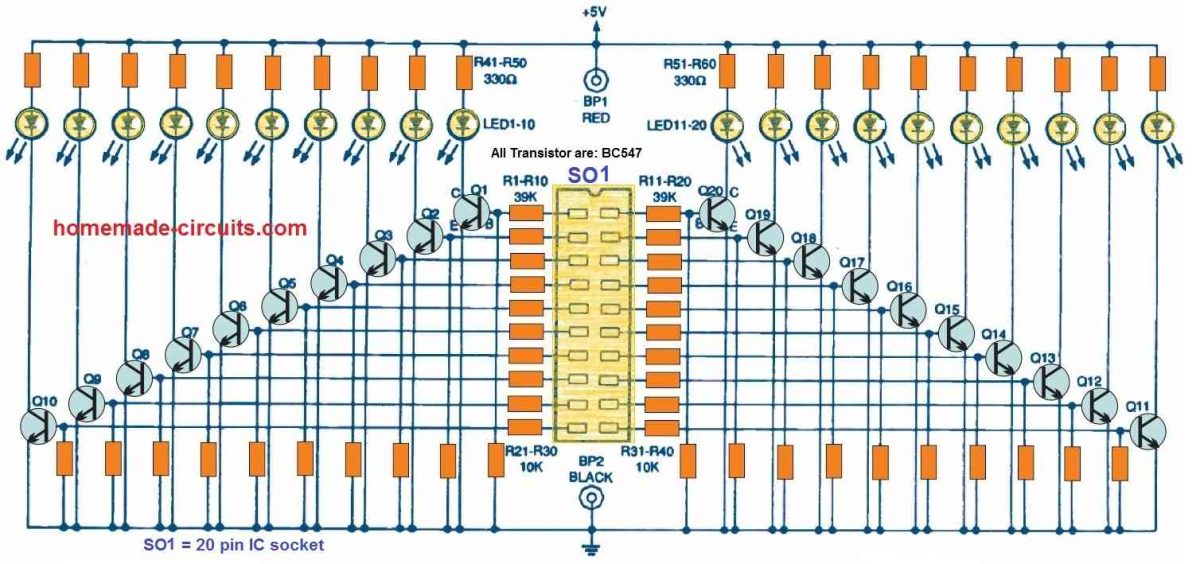

O testador de IC universal é representado esquematicamente na figura abaixo. Cada pino do soquete IC (SO1) é conectado a um estágio de buffer de transistor, que alimenta um LED indicador. Cada conexão de pino no SO1 possui 20 LEDs (LED1 a LED20).
O buffer é fornecido pelos transistores Q1 a Q20, enquanto a limitação de corrente, a divisão de tensão e a polarização são fornecidas pelos resistores R1 a R20 e R21 a R40.
Teste inicial

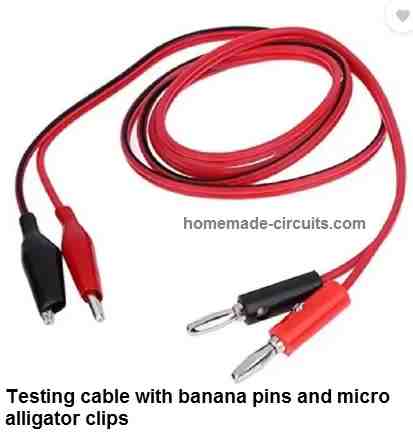

É essencial construir ou adquirir um cabo de teste de 12 polegadas de comprimento com um conector banana normal em uma extremidade e um micro clipe de crocodilo na outra extremidade, para iniciar as operações do testador de IC.
Embora apenas um fio vermelho seja necessário para testes regulares, ter uma combinação de um cabo de teste vermelho e um preto é uma opção melhor.
Empurre o conector banana do cabo vermelho para o conector BP1, que é o poste de ligação vermelho.
Quando o botão TEST S1 é pressionado, + 5 volts DC é aplicado ao pequeno clipe de crocodilo. Toque a extremidade do micro crocodilo (gancho de metal) em cada contato do soquete ZIF sequencialmente, mantendo S1 pressionado.
Em resposta ao procedimento acima, cada um dos LEDs correspondentes associados aos pinos SO1 acenderá sucessivamente, indicando que o testador está funcionando corretamente. Agora está pronto para testar CIs.
Como testar CIs

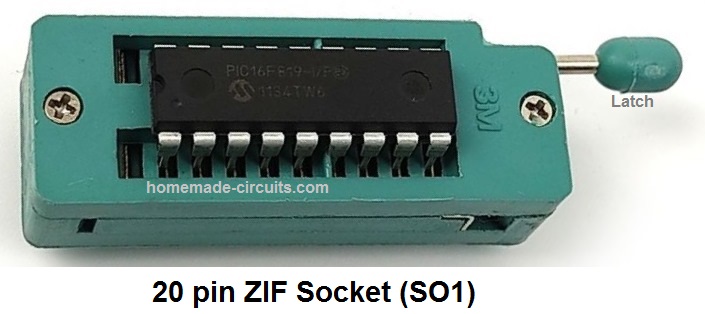

Insira um IC em bom estado no soquete ZIF para iniciar o teste. Embora não seja importante em qual posição você coloca o IC no soquete, você pode utilizar as instruções de orientação dos pinos no painel frontal.
Depois que o IC estiver instalado no soquete, pressione a trava no soquete ZIF para prender o IC no lugar quando estiver alinhado. Agora conecte o jacaré ao terra do IC ou pino -V. Se você não se lembra dos pinos de alimentação do IC, talvez seja necessário procurar isso em uma folha de dados do IC.
Pressione o botão TEST com o clipe jacaré no lugar e observe a impressão digital dos ICs no painel de exibição de LED. Se o IC for um chip digital, todos os LEDs devem ser iluminados com um certo nível de brilho.
CIs digitais TTL e CMOS podem, na prática, iluminar todos os LEDs. Ainda não encontramos nenhuma exceção, mas você pode. Obviamente, os pinos marcados como “não conectados” (NC) não afetam o funcionamento do LED.
Se um pino conectado em um IC digital de alguma forma não acender o LED associado, o IC pode estar com defeito e, portanto, deve ser descartado ou rotulado adequadamente.
As regras podem variar um pouco caso o IC em teste seja um IC linear. Os LEDs de um bom dispositivo podem ou não estar acesos. Você pode até encontrar variações nas impressões digitais de vários fabricantes no mesmo IC.
Ao comparar os designs esquemáticos do IC temporizador 555 de diferentes fabricantes, você descobrirá que eles não são todos iguais. A impressão digital do dispositivo pode variar como resultado dessas variações. Dois testes podem ser necessários para ICs analógicos ou lineares. Pressione o botão TEST depois de prender a garra jacaré ao pino V.
Acompanhe quais LEDs estão ligados, desligados ou escurecidos. Em seguida, com o clipe jacaré do terminal de teste removido, conecte-o ao pino +V do IC.
Pressione o botão TEST para ver quais LEDs estão acesos, escurecidos ou apagados novamente. Ambos os testes devem ser realizados com referência a um CI de amostra conhecido e saudável. Conforme mencionado acima, anote o fabricante, o número da peça e os estados do LED.
Ao avaliar qualquer equipamento duvidoso, compare os registros mencionados acima com os resultados do teste do IC em teste.
Se os LEDs do mesmo IC exibirem um padrão diferente, o IC deve ser considerado defeituoso e descartado. Na maioria das situações, se o padrão do LED corresponder, o dispositivo pode ser considerado OK. O segundo teste geralmente é o mais útil ao testar CIs lineares. Um IC defeituoso frequentemente limpará o primeiro teste, mas falhará no segundo teste. Ao avaliar CIs lineares ou analógicos, algumas regras gerais são úteis. Eles são os seguintes:
- Bons ICs geralmente terão LEDs iluminados em seus pinos de saída.
- Os pinos de saída do IC com defeito podem indicar LEDs muito mal iluminados ou desligados.
- Os pinos de entrada podem mostrar LEDs no LIGADO ou DESLIGADO, dependendo do IC específico.
- ICs duplos, triplos, quádruplos e de outras funções devem ter pinos de entrada e saída exatamente iguais. (Por exemplo, se um pino de entrada de um amplificador operacional duplo mostrar um LED aceso, o outro pino de entrada também deverá acender.)
Acompanhar seus resultados por meio de uma biblioteca de referência pode ser uma ideia maravilhosa.
Você terá que depender menos da obtenção de um bom IC conhecido para testes comparativos à medida que os dados da sua biblioteca aumentam. Em vez disso, procure o IC específico em sua biblioteca e anote como deve ser a exibição do LED de saída se o IC estiver funcionando corretamente.
Você pode anotar suas descobertas da maneira que quiser, desde que seja consistente!
Há mais que você pode fazer
Há muitas outras coisas que podem ser testadas com este testador de IC multifuncional. Você pode usá-lo para testar diodos, transistores, indutores e capacitores, entre outras coisas.
Teste de diodo:
- Conecte os terminais do diodo a quaisquer dois contatos SO1.
- Conecte o cabo do ânodo ao clipe jacaré positivo. Inicie o sistema pressionando o botão TEST. Se o diodo estiver funcionando corretamente, ambos os LEDs devem acender.
- Conecte o pino do cátodo ao clipe jacaré.
Inicie o teste pressionando o botão TEST. Agora, apenas o LED do cátodo deve acender se de fato o diodo estiver bem.
Como testar um transistor NPN:
- Conecte os pinos do transistor a quaisquer três conexões do SO1.
- Prenda o clipe jacaré ao pino base do transistor. Se o dispositivo estiver funcionando corretamente, os LEDs da base, do emissor e do coletor devem estar todos acesos.
- Conecte o pino emissor ao clipe jacaré.
- Agora, ao pressionar o botão TEST, os terminais do coletor e da base NÃO devem acender.
- Conecte o cabo coletor ao clipe jacaré. Inicie o teste pressionando o botão TEST.
- Se o NPN estiver funcionando corretamente, os LEDs da base e do emissor não devem acender.
Colocando transistores PNP em teste:
- Conecte os pinos do transistor a quaisquer três portas do SO1.
- Prenda o clipe jacaré ao pino da base do transistor. Inicie o sistema pressionando o botão TEST. Os LEDs do emissor e do coletor não devem estar acesos.
- Conecte o pino coletor ao clipe jacaré.
- Quando o botão TEST é pressionado, o LED do emissor não deve acender.
- Conecte o pino emissor ao clipe jacaré. Realize o teste pressionando o botão TEST.
- O LED do coletor deve estar desligado.
Indutores de teste
- Conecte os terminais do indutor a quaisquer duas conexões SO1.
- Conecte qualquer cabo com um clipe jacaré.
- Inicie o sistema pressionando o botão TEST.
- Ambos os LEDs devem acender, com um deles talvez mais brilhante que o outro.
- O indutor pode estar aberto ou com uma resistência extraordinariamente alta se um dos LEDs não estiver aceso.
Teste de capacitores:
Este teste só é bom para determinar o estado geral de um capacitor e funciona melhor com valores superiores a 1uF.
- Descarregue completamente o capacitor. Conecte os pinos do capacitor a quaisquer duas conexões SO1.
- Caso o capacitor esteja polarizado, conecte uma garra jacaré no pino positivo do capacitor.
- Pressione o botão TEST enquanto observa atentamente o LED no terminal negativo.
- O LED deve piscar apenas uma vez para capacitores com valores mínimos.
- Para valores maiores, à medida que o capacitor carrega, o LED acenderá primeiro e depois desaparecerá gradualmente.
- O LED não piscará ou acenderá se o capacitor estiver aberto.
- O LED permanecerá aceso enquanto o botão TEST permanecer pressionado se de alguma forma o capacitor estiver em curto internamente.
Empacotando
Para a maioria dos técnicos e entusiastas, este circuito testador de IC universal pode ser um dispositivo muito útil.
Apesar de suas indicações nem sempre serem precisas, isso deve determinar corretamente o estado de inúmeras peças eletrônicas.
O IC Tester é simples de operar e quase não precisa de aprendizado.
