O post explica um circuito gerador de onda senoidal trifásico muito simples, usando apenas três transistores bipolares e alguns componentes passivos para iniciar a saída trifásica desejada.
Como funciona
Referindo-se ao circuito gerador de onda senoidal trifásica, podemos ver três estágios de transistor idênticos configurados de maneira cruzada, com constantes de temporização RC equivalentes em suas bases.
O resistor de 10k e o capacitor de 1u tornam-se essencialmente responsáveis por fornecer o efeito de atraso necessário para gerar os sinais trifásicos pretendidos com deslocamento de fase de 120 graus.
Quando a energia é ligada, os estágios podem parecer sofrer uma sequência bloqueada, no entanto, como todos os capacitores não podem ter exatamente o mesmo valor, aquele que tem um valor mais baixo do que o outro carrega primeiro, desencadeando uma condução sequencial através do transistor .
Vamos supor que, devido à inconsistência nos valores, o capacitor de base do transistor do meio seja carregado primeiro, isso permite que o transistor do meio conduza primeiro, o que por sua vez aterra a base do transistor da extrema direita, impedindo-o de conduzir naquele momento instantâneo, mas enquanto isso o capacitor de base do transistor esquerdo ou direito também é carregado em conjunto, o que força o transistor do meio a desligar e liberar a condução do transistor direito.
Ciclo de empurrar e puxar
O procedimento de empurrar e puxar mútuo acima induz e se estabelece em um trem seqüencial contínuo de condução através dos transistores, fazendo com que o padrão de sinal trifásico pretendido apareça nos coletores dos transistores. Devido ao padrão gradual de carga e descarga dos caapcitrs, a forma do sinal resultante é uma onda senoidal pura.
O resistor 2K2 mostrado em amarelo estranhamente se torna crucial para iniciar a sequência de geração de sinal trifásico, sem a qual o circuito parece parar abruptamente.
Como mencionado anteriormente, o grau de fase pode ser alterado alterando os valores de RC nas bases dos transistores, aqui está configurado para produzir um deslocamento de fase de 120 graus.

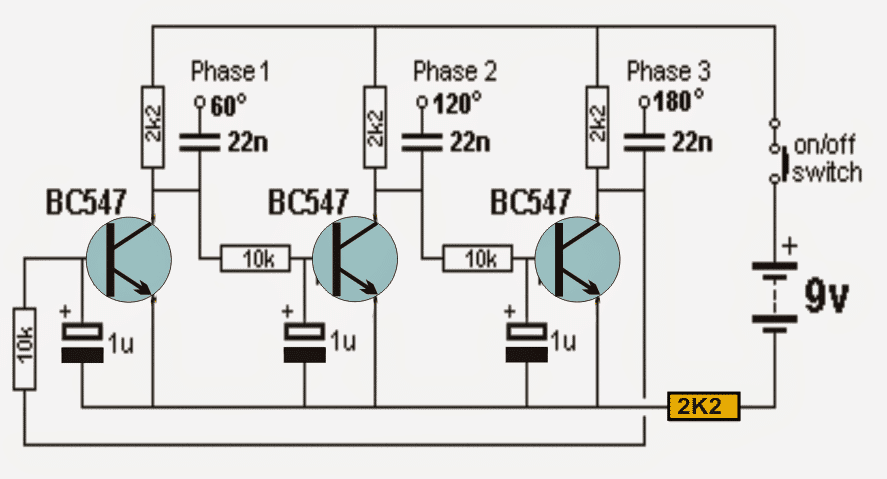

Diagrama de circuito

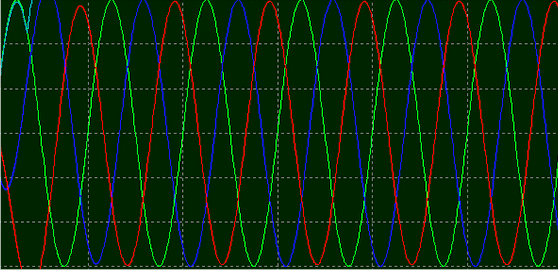

Traço do osciloscópio, forma de onda trifásica
Ilustração de vídeo
Como meu osciloscópio não estava equipado para medir o sinal trifásico, só consegui verificar um único canal no vídeo.
