O MQ-135 é um sensor de gás projetado para detectar ou detectar substâncias gasosas e gerar uma tensão de saída positiva correspondente.

Neste post, aprenderemos como conectar ou conectar os pinos de um módulo MQ-135 com um estágio de driver de relé corretamente.

O módulo MQ-135 é um pacote atualizado ou aprimorado do módulo básico do sensor de gás MQ-6. Neste módulo, a saída analógica do MQ-6 é convertida em saída digital, com uma função de sensibilidade ajustável.

A conversão de analógico para digital é feita através de um IC de comparação, geralmente um LM393.

Como o módulo MQ-135 funciona

Como descrito anteriormente, o MQ-135 funciona convertendo os sinais analógicos da unidade do sensor em saída digital através de um comparador.

O módulo possui basicamente 4 pinagens.

  1. Vcc
  2. Eu costumo
  3. Saída digital
  4. Saída analógica

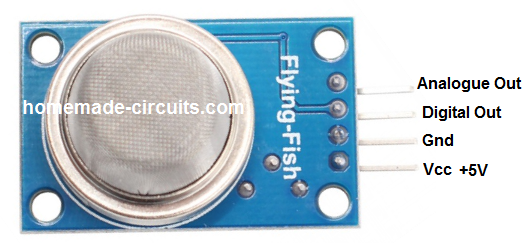

Vista lateral do sensor

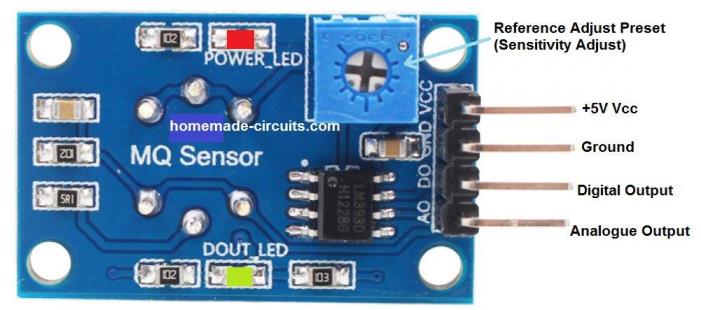

Vista lateral do componente

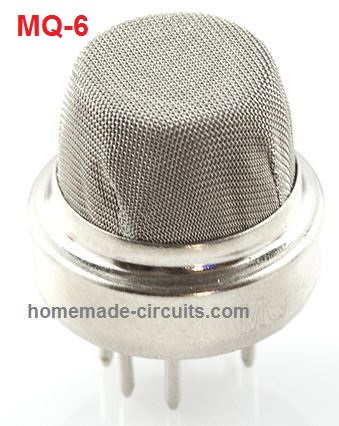

A saída analógica é obtida diretamente do pino do sensor MQ-6.

O Vcc opera com uma fonte de + 5V DC, o terra é o terminal negativo ou 0V do módulo.

A saída digital é derivada da saída de um comparador diferencial usando o LM393 IC.

Como configurar o MQ-135 corretamente

Comprei recentemente o módulo MQ-135 e, durante o teste, fiquei surpreso ao ver que meu controlador de relé externo não estava respondendo. No entanto, como o LED embutido do módulo acendeu, eu sabia que o módulo estava bom.

Eu assumi e esperava que a saída produzisse um sinal digital positivo para cada detecção de entrada. No entanto, eu simplesmente não consegui fazer isso funcionar.

Percebi então que o IC LM393 possui uma saída de coletor aberto, o que significa que seu pino de saída foi associado a um coletor aberto de um NPN BJT interno.

E como meu controlador de relé NPN BJT externo não estava respondendo, isso significava que o módulo não tinha um resistor de pull-up com a saída LM393.

Instalei rapidamente um resistor pull-up com o pino de saída do comparador e tentei novamente. O relé agora respondeu, mas com o efeito oposto.

Ou seja, o relé agora permanecia ligado quando estava ligado e desligado assim que o sensor detectava gás. Isso foi altamente indesejável e ocorreu devido a um módulo mal configurado.

Parecia que o fabricante perdeu o fato de que o LM393 não é um amplificador operacional, e seus pinos de entrada devem estar conectados em frente à fiação da entrada do amplificador operacional. Em outras palavras, o pino de entrada (+) deve ter sido conectado à predefinição de referência e a entrada (-) à entrada analógica do sensor.

De qualquer forma, como não era possível modificar as configurações de entrada do PCB e do IC do módulo, decidi finalmente mudar o controlador de relé NPN por um controlador de transistor PNP. E isso resolveu o problema.

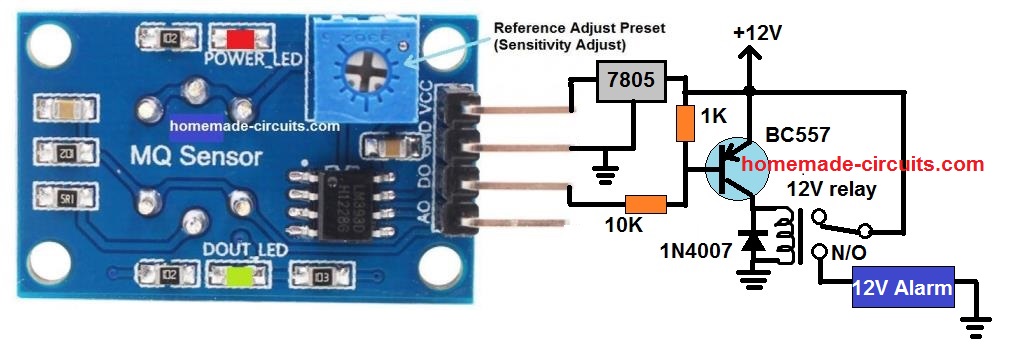

Diagrama de fiação

Aqui está o diagrama completo da fiação do MQ-135 para todos os novos entusiastas, que poderiam achar impossível acionar um relé usando um transistor NPN, para detecção positiva. Pode ser que, para produções futuras, esse problema seja solucionado pelo fabricante e corrigido.

Circuito de alarme do sensor de fumaça

Vídeo de demonstração
