A postagem explica como definir ou ajustar um circuito de carregador de bateria baseado em opamp 741 IC para implementar um corte automático para a bateria conectada quando ela atingir o nível de carga total.
Como tenho muitos desses circuitos de carregador de bateria IC 741 postados aqui, as instruções serão úteis para configurar corretamente a maioria desses circuitos relevantes. A pergunta foi feita pelo Sr. Chaw.
Como configurar os limites de carregamento
Terminei com a prototipagem universal do circuito do carregador de bateria Automatic 741. Para testar, você pode me explicar brevemente sobre as configurações de entrada e aparadores, etc., antes de carregar a bateria?
Digamos que agora eu vou carregar a bateria Ni-MH 400mAh 7.2V:
(1) Qual é a tensão e a corrente de entrada da fonte de alimentação? De acordo com o que você mencionou, qualquer configuração de tensão entre 15-24V e 5A funcionará independentemente da tensão da bateria?
(2) Como posso prever e calcular o tempo de carregamento da bateria?
(3) Quais são as modificações para o aparador 4k7 e 10k antes de carregar?
(4) Por último, mas não menos importante, se eu quiser adicionar o LED que mostra o status de carregamento, onde devo adicioná-lo?
Desculpe por fazer muitas perguntas, mas obrigado por todo o caminho me ajudando com meu projeto de estágio. Que Deus te abençoe pelo seu trabalho. Realmente aprecio isso !!
Explicação do vídeo:
Diagrama de circuito

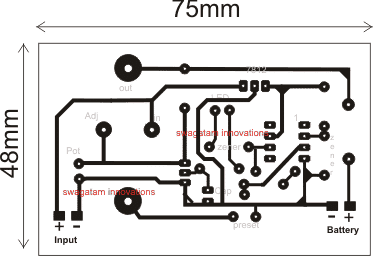

Projeto PCB
Analisando a consulta de circuito
Olá Chau,
As instruções fornecidas abaixo ajudarão você a entender como configurar rapidamente um circuito de carregador de bateria opamp 741 para uma operação de corte automático.
1) Primeiro desconecte o link do diodo 1N4148 conectado no braço central pré-ajustado e também a extremidade do resistor LED 4k7 da base do transistor. Conecte esta extremidade 4k7 ao terra temporariamente.
2) Não conecte nenhuma bateria ainda.
3) Alimente uma tensão de entrada que pode ser pelo menos 3 a 5V maior que a tensão da bateria.
4) Ajuste o potenciômetro 4K7 para obter 8,5V nos terminais que serão conectados com a bateria.
5) Agora ajuste o aparador de forma que o LED vermelho acenda.
Isso é tudo, seu circuito está pronto agora
Reconecte a extremidade 1N4148 com o terminal central predefinido como antes e restaure a conexão do LED 4k7 com a base BC547.
Agora você pode carregar a bateria deste carregador e testemunhar um corte automático quando os 7,2 V atingirem 8,5 V.
O tempo de backup dependerá da corrente de entrada, se estiver na taxa total de 1C, você pode esperar que a célula carregue dentro de 1 hora ou tempo.
você pode adicionar outro LED no trilho positivo e no pino 6 (para IC 741) com um resistor de série 1K para o indicador de carregamento ON
Estimando o tempo de carregamento
Sim anotado, eu segui suas instruções para fazer uma configuração antes de carregar. Já mencionei que vou usar uma bateria de 7,2V para testar. Neste caso, posso saber o motivo pelo qual você me aconselha a obter 8,5V no terminal da bateria?
Como por exemplo, se eu carregasse outra bateria (12V,24V,etc…) com voltagem diferente, como saberia a voltagem que devo atingir? Além disso, ajustando o trimmer 4k7 para obter 8,5V nos terminais da bateria (cátodo do 1N5408 e terra), também preciso obter essa tensão no pino Vout do LM338?
Como minha bateria é de 400mAh, tento usar 40mA para minha corrente de entrada porque li alguns dos comentários que você sugeriu usar a corrente de entrada que é cinco ou dez vezes menor que a bateria mAh.
Assim, o tempo gasto será de até 4 horas para carregar minha bateria, estou correto? Existe alguma maneira de encurtar meu tempo, como aumentar a corrente de entrada de outra maneira?
Mais uma coisa a esclarecer é que, se eu testar com meu multímetro os terminais da bateria durante o carregamento, a tensão continuará aumentando depois de algum tempo e quando atingir 8,5V, ele cortará automaticamente a corrente e disse ter um carregamento completo ? Peço desculpas por tantas perguntas todas as vezes, senhor.
Como ainda estou fazendo estágio, quero entender a fundo sobre todo esse projeto. Eu realmente aprecio sua paciência comigo Com os cumprimentos, Chaw
Carregar uma bateria de 12V de forma otimizada
Para uma bateria de 12V, o nível de carga total recomendado é de 14,3V, portanto, com este parâmetro, podemos calcular facilmente os níveis de carga total de outras baterias usando a seguinte fórmula de multiplicação cruzada simples:
12/V(Bata) = 14,3/V(completo)
Aqui V(batt) é a tensão normal de bateria de qualquer bateria e V(full) é o resultado de carga total necessário.
a tensão de carga deve ser medida e ajustada após o cátodo do diodo para que a queda do diodo FWD seja compensada adequadamente, o que significa que a tensão do terminal LM338 será 0,6 V maior que o nível acima.
Para uma bateria de chumbo-ácido, a corrente de carga de 1/10 torna-se um fator crucial e é fortemente recomendada, mas para Li-Ion isso pode não ser o caso, essas baterias podem ser carregadas mesmo em suas taxas de AH completas para atingir uma rápida 1 hora ou 2 período de carga de uma hora (a temperatura da bateria pode subir significativamente e deve ser monitorada nesses casos).
Sim, a tensão da bateria continuará aumentando gradualmente enquanto ela é carregada e, assim que atingir 8,5V, será cortada automaticamente pelo circuito opamp.
Desejo-lhes tudo de bom!
