Como medir o ganho (β) de um BJT »WikiUtil

Neste post, estudaremos um projeto simples de circuito opamp que pode ser aplicado para medir o ganho de corrente beta ou direta de um BJT específico em questão.

O que é beta (β)

O beta (β) é o ganho de corrente direta que cada BJT possui inerentemente. Determine a eficiência de um dispositivo específico em termos de sua capacidade de amplificar a corrente.

Esses valores podem ser encontrados principalmente nas folhas de dados de um dispositivo específico, por meio de valores mínimos ou aproximados dos valores reais (práticos).

Isso implica que não se pode saber o valor do ganho direto real de um BJT até que ele seja praticamente testado em um determinado circuito. Isso pode parecer entediante, a menos que possamos fazê-lo com um circuito simples, conforme explicado abaixo:

Observe que dois transistores com o mesmo nome (por exemplo, BC547) podem ter betas diferentes. O circuito a seguir pode obter o valor de um transistor beta específico.

Detalhes operacionais

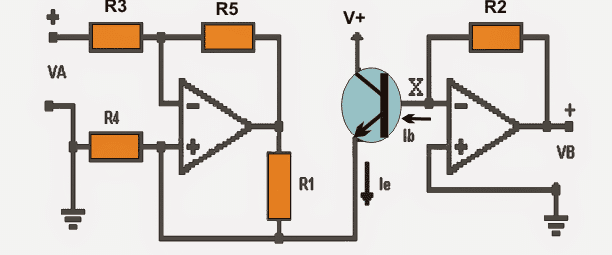

Referindo-se ao diagrama de circuitos, podemos ver que ele consiste em um conversor de tensão em corrente no lado esquerdo do transistor, enquanto um conversor de corrente em tensão no lado direito. O conversor de tensão em corrente à esquerda é responsável por controlar a corrente do emissor do transistor da mesma maneira que um conversor de corrente em tensão pode controlar a corrente base de um transistor (BJT).

O design mais recente do conversor é facilmente implementado usando um opamp do inversor sem incluir um resistor de entrada.

Pode-se simular que, quando a corrente de base é alimentada, ela flui através da terra virtual (ponto X), o potencial (tensão) não é afetado pela corrente, desde que a saída VB seja proporcional a essa entrada de corrente (Ib) do amplificador operacional.

Agora, o circuito que controla a corrente do emissor é um circuito conversor de corrente para tensão que fornece corrente ao emissor do transistor.

A base do transistor é mantida em zero (0) volts (quando o terra virtual alimenta os terminais inversor e não inversor do amplificador operacional) para que a tensão no emissor seja mantida em -Vbe.

Isso garante que a corrente do emissor seja estabelecida com uma corrente de entrada para o conversor de tensão e que a corrente base resultante seja obtida medindo a tensão de saída do conversor de tensão.

Quer dizer,

= 1 + Ie / Ib. Como Ie = VA / R1 e Ib = VBR2
= 1 + VA / R1 x R2 / VB = 1 + [VA x R2] / / [VB x R1]

Com R1 = R4 = 1k, R2 = R3 = R5 = 100K, = 1 + [VA x 100K] / / [VB x 1K].

Substituindo V + = VA, o beta (β) do transistor é obtido a partir da fórmula:

β = 1 + 100 V + / VB
