Neste artigo, tentamos rapidamente descobrir como modificar qualquer circuito SMPS através de um truque fácil que pode nos ajudar a obter uma saída personalizada desejada da unidade.
O que é um SMPS?
SMPS significa fonte de alimentação comutada e é a maneira mais moderna e compacta / eficiente de adquirir CC de baixa tensão da fonte de alimentação CA.
No entanto, criar um SMPS em casa pode não ser tão simples quanto fabricar unidades de fonte de alimentação usando transformadores de núcleo de ferro tradicionais.
Além disso, obter um SMPS com especificações personalizadas pode não ser tão fácil, de fato, impossível se as especificações de tensão / corrente estiverem longe dos valores regulares.
Então, isso significa que temos que estar satisfeitos com as especificações SMPS geralmente estabelecidas e disponíveis no mercado?
Por exemplo, como encontramos um SMPS com uma saída de 13 volts ou 14 volts ou 17 volts, que definitivamente não é a faixa de voltagem normalmente aceita?
Personalizar uma unidade SMPS
Como criar uma unidade personalizada pode não ser uma tarefa fácil (devido a layouts complexos e configurações de peças), seria muito melhor se pudéssemos encontrar maneiras de modificar uma lista para usar através de algumas etapas simples.
Estudei algumas unidades SMPS padrão e espero que você decifre maneiras de modificando as tensões e atual de acordo com as escolhas individuais. Nós vamos aprender isso em detalhes.

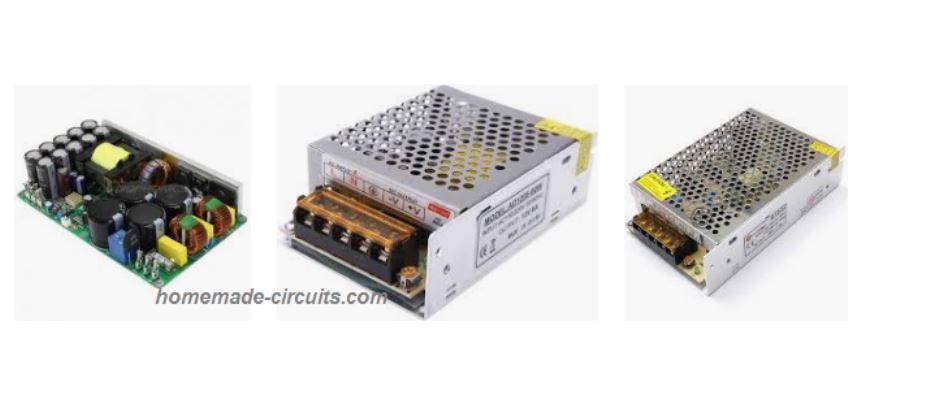

Ao abrir qualquer unidade SMPS padrão, você encontrará os seguintes itens sobre a placa montada conectada.
O PCB preenchido pode ser dividido principalmente em duas seções pela presença do transformador central de ferrite.
O lado do transformador onde o cabo de alimentação entra é a seção de entrada CA, enquanto o outro lado do qual a baixa tensão DC é derivada é a seção CC.
Não estamos interessados na seção CA, porque não queremos modificar a tensão de entrada; portanto, não vamos prestar atenção, também; a seção CA é POTENCIALMENTE PERIGOSA DE TOCAR EM CONDIÇÃO, POR ISSO MANTENHA AS MÃOS AO TESTAR.
A seção CC consistirá principalmente de um par de afogadores, um par de capacitores de filtro, um diodo e alguns outros componentes.
Procure o regulador de derivação
Encontre um componente em forma de transistor nesta seção. Se você encontrar um par deles, um será realmente um transistor, provavelmente para limitar a corrente de saída, mas o outro será definitivamente O REGULADOR DE SHUNT PROGRAMÁVEL.
Esse regulador de derivação é o componente que define a tensão de realimentação para o mosfet da seção CA e, por sua vez, determina a tensão de saída.
Este dispositivo de derivação programável é configurado através de um par de resistores, mudando o que mudará instantaneamente a tensão de saída, conforme desejado.
Tente localizar os resistores conectados aos cabos deste dispositivo de derivação. Um deles pode ser variado simplesmente para alterar a tensão de saída de acordo com suas preferências.
Tomar um resistor externo de qualquer valor pode ser de 4k7 1/4 watts, agora conecte passo a passo esse resistor através dos resistores associados ao dispositivo regulador de derivação.
Verifique e verifique a saída
Verifique a tensão de saída sempre que executar o passo anterior.
No momento em que você encontra uma alteração na tensão de saída, baixa ou alta, você pode ter encontrado a que estamos procurando.
Agora, por tentativa e erro, você pode encontrar o valor exato da resistência que pode ser substituída em vez da resistência de derivação específica.
É isso, é simples assim, uma vez que você faça isso, a tensão de saída se ajustará permanentemente a esse valor específico.
Mas lembre-se de remover o diodo zener se houver algum na saída da fonte de alimentação antes de executar os procedimentos acima.
