Conversor de 5V a 10V para circuitos TTL

O post explica um circuito conversor simples de 5V a 10V que pode ser usado em circuitos TTL, onde apenas 5V está disponível, e a conversão desses 5V para 10V pode ser extremamente útil na operação de um circuito adjacente que pode exigir um suprimento de aproximadamente 9V ou 12V.

Esse circuito de duplicação de tensão pode ser muito útil em circuitos projetados para operar apenas com uma tensão de alimentação de 5V e onde é necessária uma tensão mais alta para um estágio de circuito diferente.

Descrição do circuito

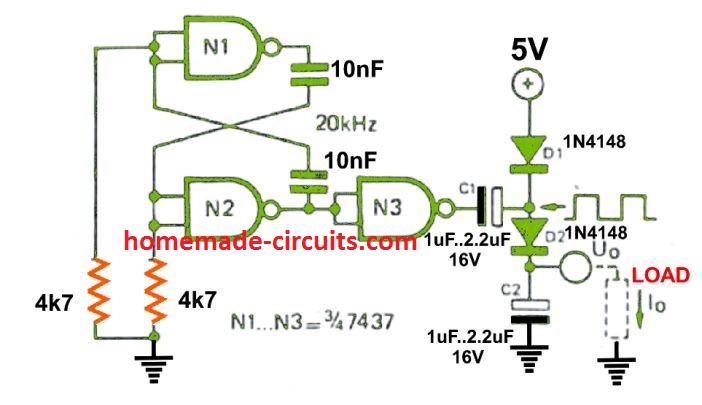

A figura mostra o design fundamental, que utiliza o IC de 3 portas IC 7437 quad buffer NAND com duas entradas.

conversor de 5 v a 10 v para circuitos ttl

Os portões N1 e N2 se reúnem para formar um multivibrador astável de 20 kHz e a saída N2 é executada em N3, que se comporta como um buffer entre os estágios aptos e o duplicador de tensão. Quando a saída N3 é baixa, C1 começa a carregar através de D1 e N3 em torno de + 4,4 V.

Assim que a saída de N3 se torna alta, a tensão sobre o pino positivo de C1 se torna 9 V, causando a descarga de C1 através de D2 em C2. Caso nenhuma corrente seja extraída de C2, ela continuará sendo carregada até que a tensão através dela atinja +8,5 V.

Por outro lado, no caso de uma carga usar uma corrente considerável, a tensão de saída pode cair rapidamente.

Regulação de tensão aprimorada

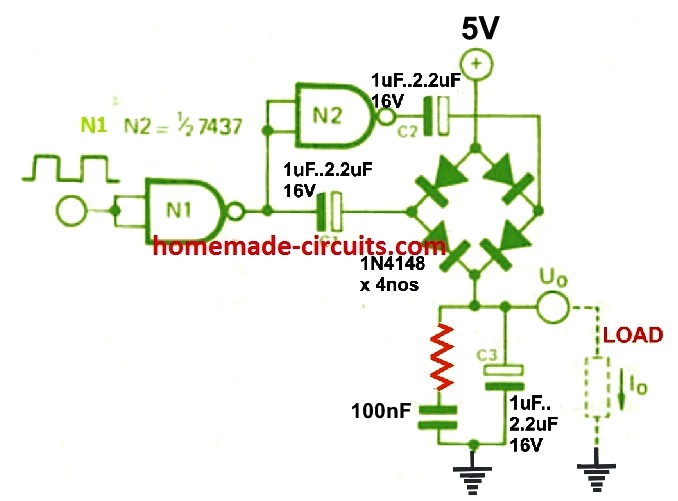

Uma regulação de tensão de saída muito melhor poderia ser alcançada incorporando um projeto push-pull, como mostrado na figura abaixo.

1590056129 259 conversor de 5 v a 10 v para circuitos ttl

Este circuito conversor atualizado de 5V a 10V é alimentado por uma fonte de onda quadrada adequada, como a saída N3 em nosso diagrama acima.

Quando a saída de N1 fica baixa e C1 está no modo de carregamento, a saída de N2 fica alta e C2 começa a descarregar em C3 e vice-versa.

Como C3 está sujeito a carga contínua, descobrimos que a regulação da tensão de saída é muito melhor e mais forte do que qualquer variante dobradora de tensão comum.

Pinagem IC 7437

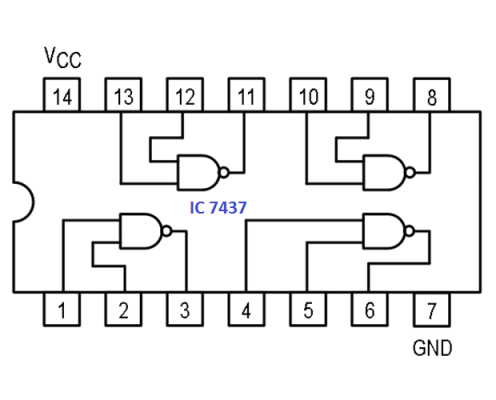

A imagem a seguir mostra os detalhes internos e a configuração de pinos do IC 7437

conversor de 5 v a 10 v para circuitos ttl
