Escolha 12V, 1 Amp SMPS com detalhes de enrolamento de transformador e PCB

O conteúdo a seguir explica dois circuitos simples de SMPS (12V, 1 Amp Switching Power Supply) que usam o altamente confiável VIPerXX IC da microeletrônica ST.

Com o advento dos modernos circuitos e circuitos integrados, o antigo tipo de fonte de alimentação de transformadores de ferro certamente está se tornando obsoleto.

Hoje, as fontes de alimentação são muito mais compactas, menores e eficientes em sua operação. Aqui discutimos um circuito de fonte de alimentação de modo de comutação excepcional que pode ser facilmente construído em casa para contornar 12V DC limpo e sem ondulações.

Graças ao ST Microelectronics IC, o VIPer22A, que tornou possível a construção de uma fonte de alimentação SMPS verdadeiramente eficiente e compacta, usando muito poucos componentes eletrônicos.

Como você pode ver na imagem, o circuito é realmente muito pequeno, comparado à energia disponível. É apenas 50 por 40 mm em suas dimensões.


O diagrama do circuito é muito fácil de entender, vamos estudá-lo com os seguintes pontos:

1) SMPS usando VIPer22A

Observando a figura, podemos ver facilmente que a configuração não envolve muitos estágios ou partes.

A entrada da grade CA, como de costume, é corrigida primeiro usando diodos 1N4007 comuns que são definidos no modo de grade da ponte.

O CC de alta tensão retificado é filtrado usando o capacitor de alta tensão.

A próxima etapa é crucial, incorporando o excelente chip VIPer22A fabricado pela ST Microelectronics.

O IC funciona apenas como oscilador e induz uma frequência de cerca de 100 KHz no enrolamento primário do transformador de núcleo de ferrite E.

O IC é absolutamente robusto e é protegido internamente contra tensão repentina em caso de sobrecarga e outros perigos relacionados aos componentes de tensão.

O IC também incorpora proteção térmica integrada que o torna praticamente indestrutível.

A tensão induzida na entrada é efetivamente reduzida no enrolamento de saída, devido a baixas perdas de corrente de Foucault, um transformador de ferrite relativamente pequeno fornece aproximadamente 1 A de corrente.

Com as especificações da bobina mostradas, a tensão é de cerca de 12 e a corrente é de cerca de 1 amp.

Um loop de feedback especial também é incluído no loop para manter um alto grau de proteção e recursos de economia de energia.

O loop de feedback é implementado através de um acoplador óptico que é ativado durante condições anormais do loop.

Quando a tensão de saída tende a aumentar além do limite definido, o circuito de realimentação se torna operacional e fornece um sinal de erro à entrada IC FB.

O IC entra instantaneamente no modo corretivo e desliga a entrada para o enrolamento primário até que a saída retorne à faixa normal.

Você também pode querer ler isto: SMPS de 24 watts, 12 volts e 2 amp com um único IC O mais recomendado para você.

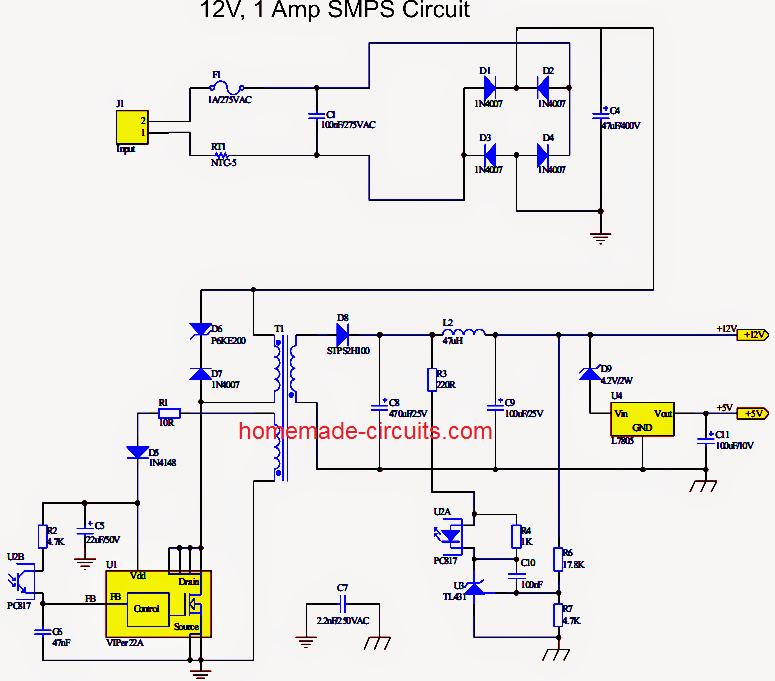

Diagrama de circuito

Circuito simples de 12V 1 ampères SMPS.

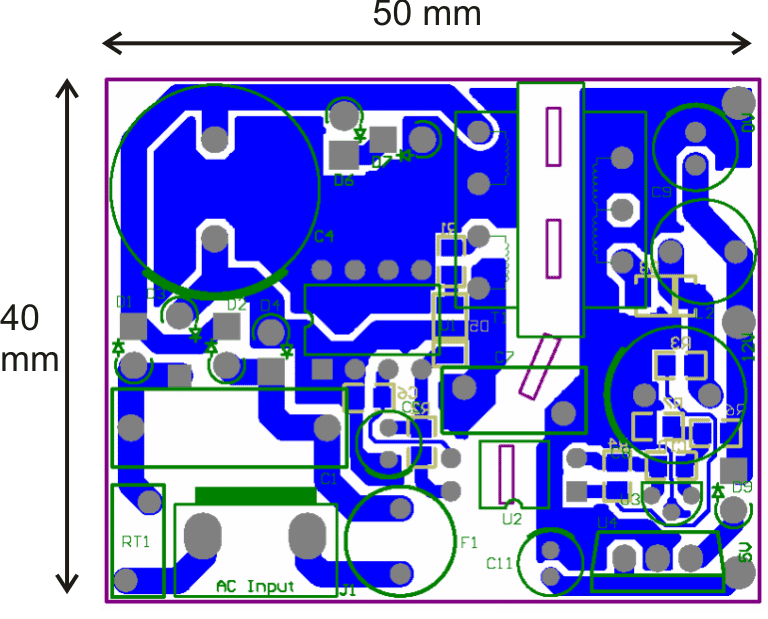

Layout de PCB

Design simples de 12V 1 amp smps PCB

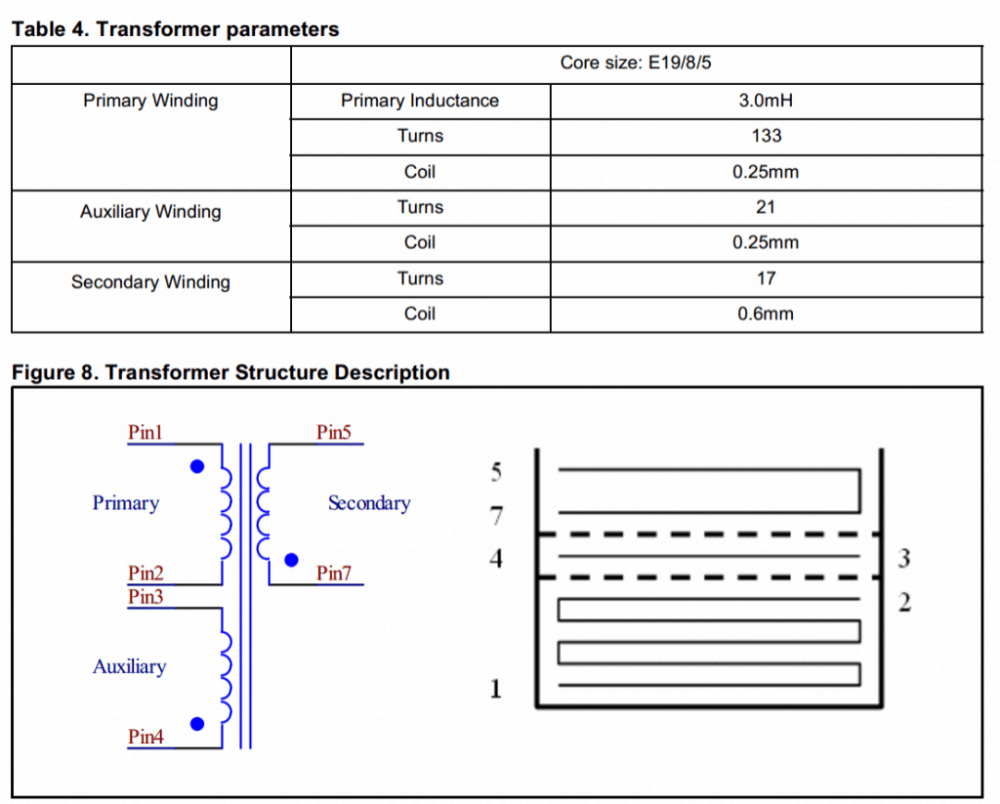

Dados de enrolamento do transformador

Transformador de ferrite de 12V 1 ampères smps que enrola dados simples

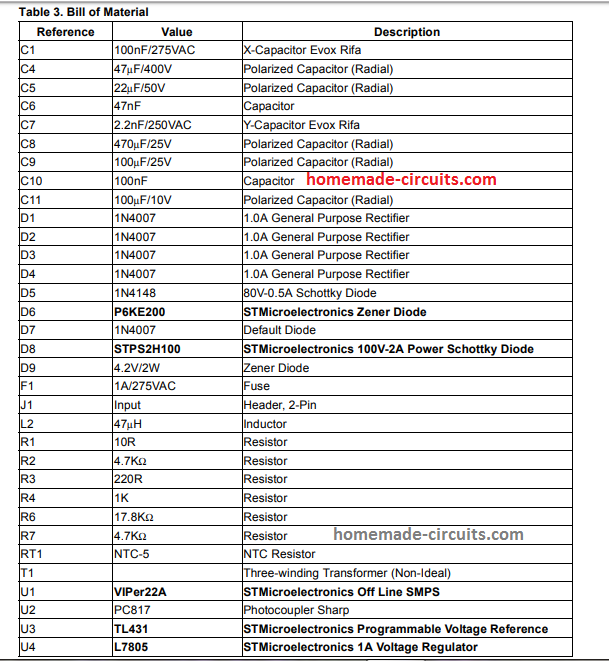

Lista de peças

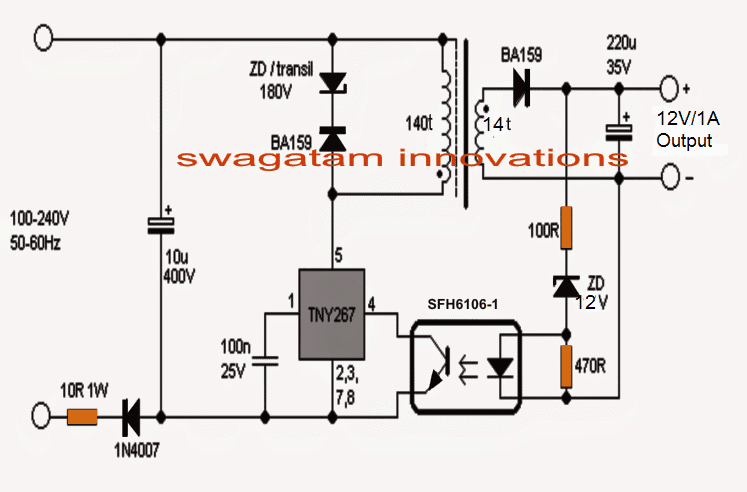

2) Outro SMPS simples de 12V 1 amp usando IC TNY267


Circuito de 12V 1 amp com TNY

Como funciona

O circuito smps simples mostrado acima usa o pequeno e popular switch TNY267 IC. É um pequeno IC de oscilador de comutação de 120V a 220V baseado em mosfet que requer apenas configuração com um transformador de ferrite e tensão de operação Vdd reduzida.

O design é tão simples que uma simples visualização do esquema é suficiente para nos informar os detalhes da operação rapidamente.

A tensão de partida reduzida é adquirida da rede estabilizadora usando um diodo zener de 180V e o diodo rápido de recuperação BA159 após a retificação da rede de 220V através de um diodo 1N4007 e do capacitor de filtro de 10uF / 400V.

Assim que essa tensão é aplicada ao IC, ele começa a oscilar e seu mosfet interno começa a mudar o transformador primário de ferrite para a freqüência oscilante predeterminada.

Sendo um projeto de retorno, o secundário também começa a acionar durante os ciclos de desligamento do primário por indução mútua e gera a tensão de 12V necessária no lado da saída.

Essa tensão pode não se estabilizar, portanto, um feedback baseado no acoplador óptico é usado e o link é configurado com a pinagem exclusiva de 4 off do IC.

Isso garante que a saída nunca exceda e permaneça fixa na proporção de 12V 1 amp.

Dados de enrolamento do transformador

O enrolamento do transformador é bastante simples e pode ser feito da seguinte maneira. Observe que os pontos pretos indicam os pontos de partida do enrolamento, o que é muito importante e deve ser rigorosamente seguido durante o enrolamento do transformador.

A bobina primária com fio de cobre super-esmaltado SWK 36 gira até 150 voltas, enquanto a bobina secundária com fio de SWG 26 até 12 a 15 voltas.

O núcleo pode ser um núcleo de ferrite do tipo E19 padrão, tendo uma bobina com uma área de seção transversal do núcleo central de aproximadamente 4,5 mm por 4,5 mm.
