‎Neste post aprendemos sobre um circuito estabilizador de tensão de carro que poderia ser feito e instalado em todos os carros para garantir uma alimentação perfeitamente controlada e estabilizada para os eletrônicos e gadgets sensíveis associados.‎

‎Entendendo o carro elétrico‎

‎Um carro elétrico é provavelmente mais volátil do que a nossa casa elétrica, simplesmente porque é gerado a partir de uma fonte chamada alternador cuja saída varia consideravelmente com a velocidade do veículo.‎

‎Isso significa que se você estiver dirigindo seu carro com mudanças bruscas em sua velocidade ou se você está frequentemente aplicando freios, consequentemente geraria tensões variadas a partir das saídas alternadas.‎

‎Como hoje em dia nossos interiores de carros e outros veículos envolvem fortemente aparelhos eletrônicos sofisticados, uma condição de tensão instável pode causar sérios efeitos em seu desempenho e vida.‎

‎A ideia do circuito foi solicitada pelo Sr. Haziq, vamos saber mais sobre a fabricação do circuito proposto (projetado por mim para a aplicação).‎

‎Hoje temos algumas ICs maravilhosas à nossa disposição que são especificamente projetadas para aplicações de regulação de tensão.‎

‎O LM317 e o LM338 são alguns deles que são versáteis com suas funções de regulação de tensão, eu os discuti elaboradamente em alguns dos meus posts anteriores.‎

‎O LM317 pode lidar com até 1,5 Amps, enquanto seu irmão mais velho o LM338 pode conter não mais do que 5 Amps.‎

‎No entanto, esses valores são bastante escassos quando comparados com as enormes solicitações em automóveis.‎

‎Modificando adequadamente as configurações, o IC pode ser feito para regular quaisquer níveis desejados de correntes.‎

‎No circuito estabilizador de tensão do carro proposto incorporamos o IC LM317 e modificamos seu design padrão de forma que permite que o carro seja elétrico com potência suficiente e ainda o restrinja de todos os perigos possíveis, como sobrecargas, corrente, tensões flutuantes e curtos-circuitos, proporcionando condições ideais de tensão para os interiores do veículo.‎

‎Operação do Circuito‎

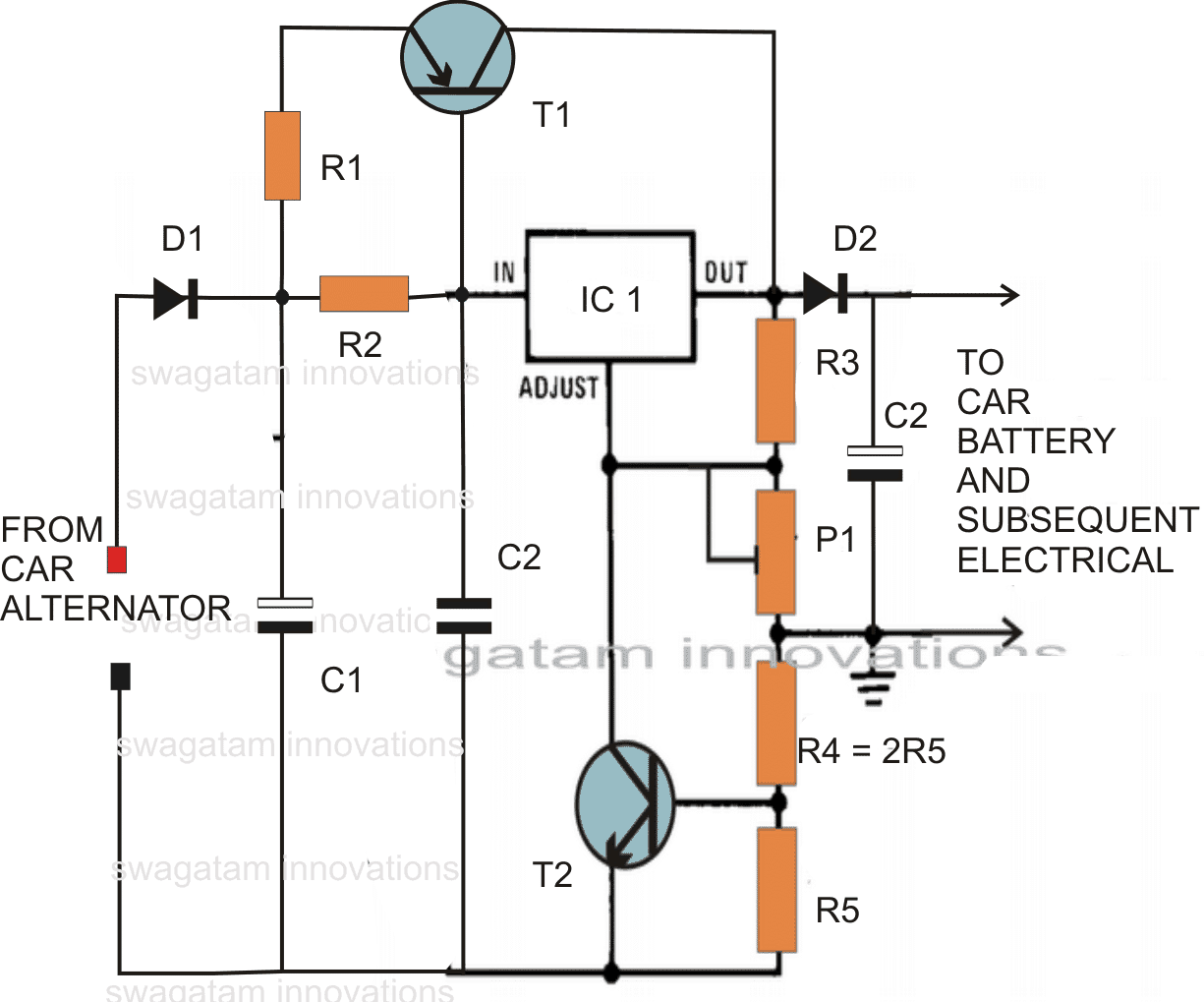

‎O diagrama do circuito mostra uma configuração bastante simples onde o IC 317 foi conectado em seu modo regulador de tensão padrão.‎

‎O R1 limita a corrente de surto, enquanto o R2 decide a tensão de acionamento para T1, se o consumo atual cruzar a marca de 1,5 amperes, o T1 conduz e auxilia o IC compartilhando o excesso de corrente através dele.‎

‎P1 está programado para alcançar cerca de 13 volts através de C3.‎

‎O R5 monitora sobre condições de carga e curto-circuitos, se a corrente cruza além de 12 amperes, a corrente suficiente se desenvolve através do R5 para acionar o T2, que desliga instantaneamente o IC para que a tensão de saída caia e restrinja a corrente abaixo de 12 amperes.‎

‎Especificações Ideais:‎

  1. ‎Tensão constante = 13 volts‎
  2. ‎Limite atual = 12 Amp‎
  3. ‎Proteção contra sobrecarga = acima de 12 ampe cortados‎
  4. ‎Proteção térmica (se o transistor e o IC forem montados no mesmo dissipador de calor com isolamento mica)‎
  5. ‎Proteção contra curto-circuito (proteção contra risco de incêndio)‎
‎FACA ESTE CIRCUITO ESTABILIZADOR DE TENSAO PARA O SEU CARRO‎
‎FACA ESTE CIRCUITO ESTABILIZADOR DE TENSÃO PARA O SEU CARRO‎

‎Lista de peças‎

  • ‎R1 = 0,1 Ohms, 100 watts, feito de fio de ferro de 1mm.‎
  • R2 = 2 Ohms, 1 watt,
  • R3 = 120 Ohms, 1/4watts,
  • ‎R4 = 0,1 Ohms, 20 watts, como explicado para R1 (este resistor não é realmente necessário, pode ser substituído por um fio curto.)‎
  • ‎R5 = 0,05Ohms, 20 watts, faça como R1‎
  • ‎T1 = MJ2955 montado em dissipador de calor tipo grande finned‎
  • T2 = BC547,
  • ‎C1 = 10.000uF, 35V‎
  • C2 = 1uF/50V
  • C3 = 100uF/25V
  • ‎P1 = predefinição de 4k7,‎
  • IC1 = LM317
  • ‎D1, D2 = 20 amp diodo (3nos. 6 amp diodos em paralelo)‎
‎Versão simplificada‎

‎Usando o ‎‎IC LM196‎‎, a configuração acima torna-se extremamente simples, você pode se referir ao diagrama a seguir que ilustra uma versão simplificada do circuito estabilizador de tensão alternador do carro proposto usando componentes mínimos.‎

‎FACA ESTE CIRCUITO ESTABILIZADOR DE TENSAO PARA O SEU CARRO‎ 1

  • R3 = 240 ohms
  • ‎D1, D2 = 15 amp diodos‎
  • ‎P1 = predefinição de 10k‎
  • ‎C1, C2,C3 conforme especificado acima‎
  • IC1 = LM196
