IC de regulador de baixa tensão de queda (LDO) KA378R12C – Especificações de pinagem e trabalho

O artigo explica as funções de pinagem e folha de dados de um IC versátil do regulador de tensão de baixa queda KA378R12 (LDO) e também apresenta um diagrama de circuitos mostrando como usar o IC em aplicações práticas.

O Sr. Jon fez uma pergunta relacionada, o que me inspirou a atualizar este post. A questão pode ser vista no seguinte parágrafo:

Especificação técnica

A razão pela qual enviei um e-mail a você é sobre um regulador de tensão de baixa queda de 12vdc. O que estou trabalhando é em um conjunto de luzes de freio de LED em que a tensão de entrada deve ser de 11,5 a 12,5 vcc.

Com um regulador de 12V normal, a tensão de queda é muito alta. Funciona bem quando o veículo está funcionando produzindo 14,5 volts. Com o motor do veículo desligado, a tensão de saída desses reguladores de IC cai para baixo. Eu estava olhando para o Fairchild KA378R12CTU. Eu incluí a folha de dados. Você tem alguma outra sugestão?

Obrigado
Jon Richey

Análise de circuitos

Oi jon

Eu acho que é a opção perfeita que você selecionou para atender às suas necessidades, vá em frente e use-a para o aplicativo.

O desenho

Voltando ao nosso IC regulador de queda de baixa tensão KA378R12, ele é bastante semelhante ao nosso Regulador comum fixo de 12Vcomo 7812 ou o Versão do regulador 12V / 5amp Exceto pela diferença de que este dispositivo é capaz de produzir uma saída de 12V com uma impressionante queda de 0,5V.

O IC é um regulador de tensão de 12V capaz de produzir uma saída fixa de 12V a uma corrente máxima de 3 amperes, com uma queda de apenas 0,5V nos terminais de entrada e saída, o que significa que mesmo com Uma entrada de 12,5V pode esperar que a saída produza 12V constante e fixo.

Podemos ver que esse CI possui 4 pinos em vez de 3, o que geralmente encontramos em outros CIs reguladores tradicionais, e as funções desses pinos podem ser entendidas a partir dos seguintes pontos:

Detalhes da pinagem

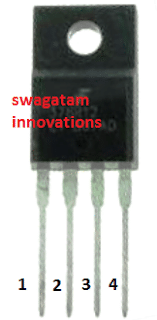

Pinagem de IC KA378R12C do regulador de queda de baixa tensão

O pino 1 é a pinagem de entrada do IC. Um máximo de 35 V DC pode ser aplicado neste pino.

O pino 2 é a pinagem da saída do IC. Uma saída de baixa queda fixa de 12V pode ser alcançada através desta pinagem.

O pino 3 é a pinagem de terra comum. As tensões de entrada e saída discutidas acima referem-se a essa pinagem de aterramento comum, o que significa que forma a linha negativa para as tensões de entrada e saída e também a carga

O pino 4 tem a função de “desativar saída”. Este pino deve ser alimentado a partir de um mínimo de 2V para manter a saída ativada e funcionando, para não exceder 35V ou o nível da fonte de entrada.

No entanto, um gatilho de zero volt ou uma conexão de terra neste pino irá gerar instantaneamente a saída de zero volt ao desativar o IC.

Diagrama de Circuito de Aplicação

O diagrama básico do circuito usando o regulador de baixa queda KA378R12 de 12V, explicado acima, pode ser visto na imagem a seguir:

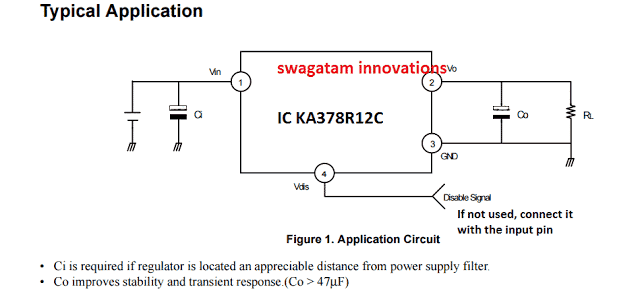

Circuito de aplicação do regulador IC KA378R12C da queda de baixa tensão

Proteções incorporadas

Além da função de queda baixa, o IC também possui alguns recursos de proteção excelentes e úteis, como proteção contra corrente de pico, desligamento térmico, proteção contra sobretensão de entrada e função de desativação de saída (já discutida acima).

Comentários do Sr. Jon

Oi swagatam

Estou usando esse regulador que discutimos. Mas é um regulador de tensão fixa que possui voltagem muito pequena a alta. Minha placa de LED é de 12 volts, com um consumo total de 1,50 amperes. Com 12.3v, cria muito calor. Em 11.9v é perfeito. Alguma sugestão de como diminuir a tensão? Você poderia usar um resistor para aterrá-lo? Ou um regulador de comutação seria uma alternativa melhor? Se sim, você poderia me apontar na direção de um esboço?

Obrigado

Jon Richey

Minha resposta

Oi jon

o IC é classificado para lidar com 3 amperes; portanto, 1,5 amperes não deve ser um problema para o IC mencionado

Você pode adicionar um grande dissipador de calor para controlar o calor.

Posso sugerir um regulador de comutação, mas isso pode envolver complexidades e muitos ajustes.
