O que é beta (β) no BJT? Projetos de circuitos domésticos

Nos transistores de junção bipolar, o fator que determina o nível de sensibilidade do dispositivo à corrente base e o nível de amplificação em seu coletor são chamados beta ou hFE. Isso também determina o ganho do dispositivo.

Em outras palavras, se o BJT usa uma corrente relativamente mais alta para alterar otimamente sua carga de coletor, então ele tem pouco β (beta), por outro lado, se você puder alterar de forma ideal a corrente do coletor usando uma corrente base mais baixa, seu beta será considerado alto.

Neste artigo, discutiremos a versão beta (β) E o que é isso hFE nas configurações BJT. Encontraremos a semelhança entre as versões beta do AC e DC, e também testaremos através de fórmulas o porquê do fator beta ser tão importante nos circuitos BJT.

Um circuito BJT no modo de polarização DC forma um relacionamento através de suas correntes coletor e base IC e eusim através de uma quantidade chamada betae é identificado pela seguinte expressão:

βcorrente continua = mimC / / mimB —— (3,10)

onde as quantidades são estabelecidas em um ponto operacional específico no gráfico de características.

Em circuitos reais de transistor, o valor beta para um determinado BJT geralmente pode variar dentro de um intervalo de 50 a 400, onde o intervalo mediano aproximado é o valor mais comum.


Esses valores nos dão uma idéia da magnitude das correntes entre o coletor e a base do BJT.

Para ser mais preciso, se você especificar um BJT com um valor beta de 200, isso significa que a capacidade do seu coletor atual IC é 200 vezes a corrente de base ISIM.

Ao revisar as folhas de dados, você verá que βcorrente continua de um transistor representado como o hFE.

Neste termo, a carta h é inspirado na palavra híbrido como no transistor hCircuito CA equivalente híbrido, discutiremos mais sobre isso em nossos próximos artigos. Os subscritos F no (hFE) é extraído da frase Famplificação de corrente direta e o termo mim é retirado da frase comum-mimem uma configuração de emissor comum BJT, respectivamente.

Quando se trata de corrente alternada ou corrente alternada, a magnitude beta é expressa como mostrado abaixo:

ac beta na BJT

Formalmente, o termo βumaC É conhecido como um fator de amplificação de corrente contínua de emissor comum.

Como em circuitos emissores comuns, a corrente do coletor geralmente se torna a saída do circuito BJT, e a corrente base atua como entrada, o amplificação O fator é expresso como mostrado na nomenclatura anterior.

O formato da Equação 3.11 se parece muito com o formato de αAC conforme discutido em nossa seção anterior 3.4. Nesta seção, evitamos o procedimento para determinar o valor de αAC das curvas características devido à complexidade envolvida na medição das mudanças genuínas entre o IC e eumim sobre a curva

No entanto, para a Equação 3.11, achamos que é possível explicá-lo com alguma clareza e, além disso, também nos permite encontrar o valor de αAC de uma derivação

Nas folhas de dados do BJT, βAC normalmente mostrado como hfe. Aqui podemos ver que a diferença está apenas nas letras do , que são minúsculas em comparação com os capitais usados ​​para βcorrente continua. Aqui também a letra h é usada para identificar o h como na sentença hcircuito equivalente híbrido, e é derivado das frases Fganho de corrente direta e comummimconfigurações de mitter.

A Figura 3.14a mostra o melhor método para implementar a Equação 3.11 através de um exemplo numérico, com um conjunto de características, e isso ocorre novamente na Figura 3.17.

Agora vamos ver como podemos determinar βAC para uma região das características identificadas por um ponto de operação que possui valores Isim = 25 μa e VCE = 7,5 V, como mostra a figura 3.17.

determinar as características beta de ca dc

A regra que restringe VCE = constante requer que a linha vertical seja desenhada para que ela passe pelo ponto de operação em VCE = 7,5 V. Isso representa o valor VCE = 7,5 V para permanecer como uma constante ao longo desta linha vertical.

A variação em Isim (ΔIsim) como evidente na equação. 3.11 é descrito de acordo com a seleção de um par de pontos nos dois lados do ponto Q (ponto de operação) ao longo do eixo vertical que possui distâncias aproximadamente uniformes em ambos os lados do ponto Q.

Para a situação indicada, as curvas envolvendo as magnitudes Isim = 20 μA e 30 μA atendem aos requisitos, permanecendo próximo ao ponto Q. Eles também estabelecem os níveis de Isim definidos sem dificuldade, em vez de exigir a necessidade de interpolar o Isim nível entre curvas.

Pode ser importante observar que os melhores resultados geralmente são determinados selecionando ΔIsim o menor possível

Podemos encontrar as duas magnitudes do CI no local onde as duas interseções de Isim e o eixo vertical é cruzado desenhando uma linha horizontal através do eixo vertical e avaliando os valores resultantes de IC.

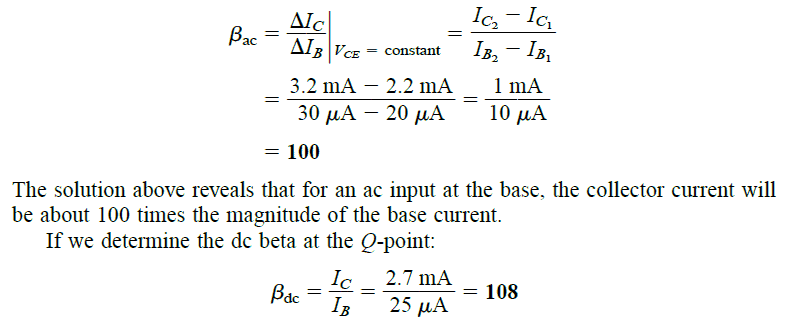

a βAC estabelecidos para a região específica podem ser identificados resolvendo a fórmula:

Os valores de βAC e βdc pode ser encontrado razoavelmente próximo um do outro e, portanto, pode ser intercambiado. Significado se o valor de βAC é identificado, podemos usar o mesmo valor para avaliar βDC também.

No entanto, lembre-se de que esses valores podem variar de acordo com o BJT, mesmo que sejam do mesmo lote ou lote.

Normalmente, a semelhança nos valores das duas versões beta depende de quão pequena é a especificação I.CEO é para o transistor em particular. Me mais jovemCEO apresentará maior semelhança e vice-versa.

Como a preferência é ter o mínimo deCEO Valor para um BJT, a dependência de similaridade dos dois betas acaba sendo um fato genuíno e aceitável.

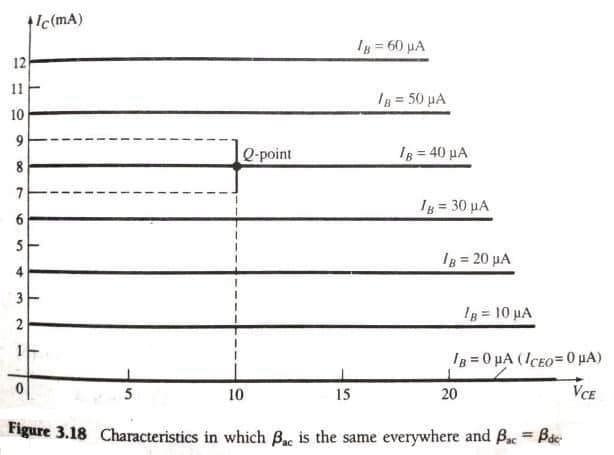

Se tivéssemos a característica que aparece como mostra a figura 3.18, teríamos o βAC semelhante em todas as regiões,

Você pode ver que o passo de Isim está definido para 10 µA e as curvas têm intervalos verticais idênticos em todos os pontos de operação, ou seja, 2 mA.

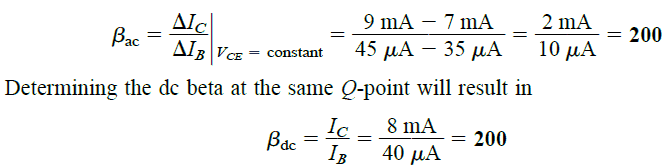

Se avaliarmos o valor de βAC no ponto Q indicado, produziria o resultado como mostrado abaixo:

calcular beta ac em BJT

Isso prova que os valores de betas ac e dc serão idênticos se a característica do BJT aparecer como na figura 3.18. Especificamente, podemos observar aqui que o ICEO = 0µA

os valores de betas ac e dc serão idênticos

Na discussão a seguir, ignoraremos os subscritos ac ou dc das versões beta apenas para manter os símbolos simples e limpos. Portanto, para qualquer configuração de BJT, o símbolo β será considerado beta para cálculos de CA e CC.

Já discutimos o alfa em uma de nossas postagens anteriores. Vamos agora ver como podemos criar um relacionamento entre alfa e beta aplicando os princípios fundamentais aprendidos até agora.

Usando β = IC / MIMsim

Nós temossim = EuC / Β

Da mesma forma, para o termo alfa, podemos deduzir o seguinte valor:

α = IC / MIMmim, e eumim = EuC / Α

Portanto, substituindo e reorganizando os termos, encontramos o seguinte relacionamento:

Relação alfa beta BJT

Os resultados anteriores são aqueles indicados na figura 3.14a. O beta se torna um parâmetro crucial, pois permite identificar uma relação direta entre as magnitudes das correntes através dos estágios de entrada e saída para uma configuração comum de emissor. Isso pode ser reconhecido a partir das seguintes avaliações:

Por que a beta nos transistores é tão crucial?

Isso conclui nossa análise sobre o que é beta nas configurações de BJT. Se você tiver alguma sugestão ou informação adicional, compartilhe na seção de comentários.
