O post explica um circuito simples de comutação de relé para extrair CA monofásica de uma fonte CA trifásica, independentemente da condição de todas as três fases estarem presentes ou não. O circuito foi solicitado pelo Sr. Biannz.
Especificações técnicas
oi senhor, por favor, eu preciso de algo que eu tenho procurado em todos os lugares, mas não adiantou, então, por favor, estou apelando para você se você puder fazer isso por mim, este é um pedido especial,
O problema é que no meu país temos medidor trifásico e medidor monofásico, portanto, se você usar medidor monofásico, poderá obter energia CA monofásica e negativa do poste de eletricidade,
Mas às vezes uma fase se apaga e também existem problemas de baixa tensão, então, senhor, o que estou solicitando é projetar para mim uma mudança de 3 fases que trará todas as 3 energias do poste de eletricidade para o medidor monofásico conectado para que, quando qualquer uma fase de energia é desligada ou baixa corrente, então ela muda para outra fase.
Eu tentei um desses circuitos para mudar a segunda fase alternativa quando uma fase se apaga, no entanto, quando ela volta novamente enquanto a outra não está desligada, o que se torna muito perigoso. então eu ficarei feliz se você puder me projetar um circuito de comutação de 3 fases. obrigado senhor ansioso para ouvir de você.
O design
O circuito do circuito de comutação proposto, que pode ser usado para obter uma CA monofásica de uma fonte CA trifásica, mesmo com fases ausentes, é mostrado no diagrama a seguir.
Embora o circuito pareça tecnicamente correto e seguro, ele não responderá a condições de baixa tensão ou quedas de energia, portanto, talvez sejam necessários estágios adicionais para facilitar esse recurso.
Como pode ser visto, o circuito seria capaz de fornecer uma energia monofásica à carga, independentemente de todas as fases estarem presentes ou se algumas delas estiverem faltando e também independentemente do número de série da fase.
Suponha que todas as três fases estejam presentes, isso permitiria que o relé do transistor esquerdo permanecesse ativado, mantendo os outros dois estágios desligados.
Com apenas a fase 1 presente, o mesmo seria aplicado como acima.
Com fase 2 e fase 3 presentes e fase 1 desligada, o estágio do transistor central operaria enquanto o restante permaneceria desligado.
Com apenas a terceira fase presente e as outras duas ausentes, ativaria o estágio de retransmissão mais à direita, mantendo os outros dois desligados.
Portanto, em todas as situações, a carga teria permissão para acessar a energia monofásica da fonte trifásica fornecida.
A conexão de aterramento indicada deve ser terminada no poste conforme sugerido pelo Sr. Biannz.

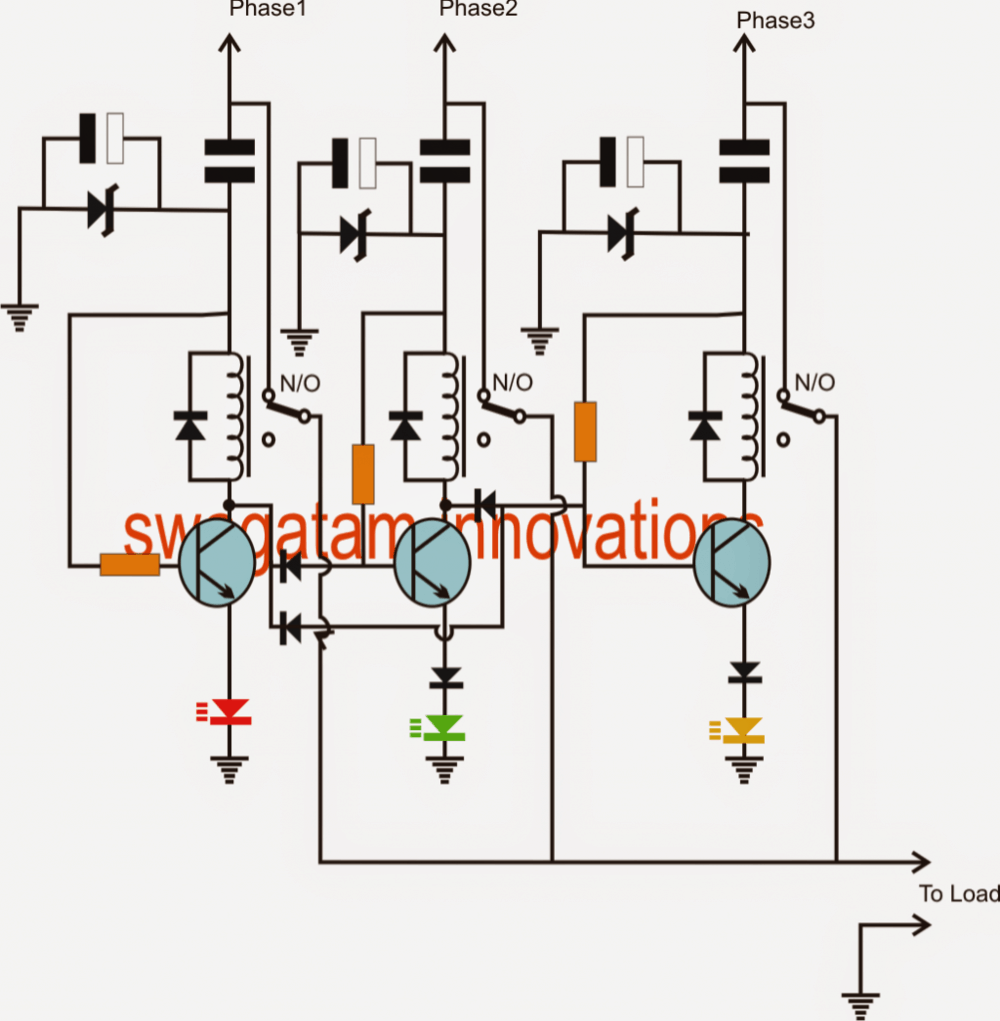

Diagrama de circuito
Lista de peças
Todos os resistores são 10k, 1/4 watt
Todos os capacitores não polares = 105/400V
Todos os capacitores polares são = 100uF/25V
Todos os diodos zener são = 12V/ 1watt
Todos os transistores são = BC547
Todos os relés são = 12V/spsdt, 12amp/400mA
Todos os diodos retificadores são = 1N4007
AVISO: O CIRCUITO ACIMA NÃO ESTÁ ISOLADO DA REDE AC E TODOS OS PONTOS DO CIRCUITO PODEM ESTAR EM POTENCIAL DE REDE LETAL, TENHA EXTREMO CUIDADO AO FAZER E FAÇA-O POR SUA CONTA E RISCO.

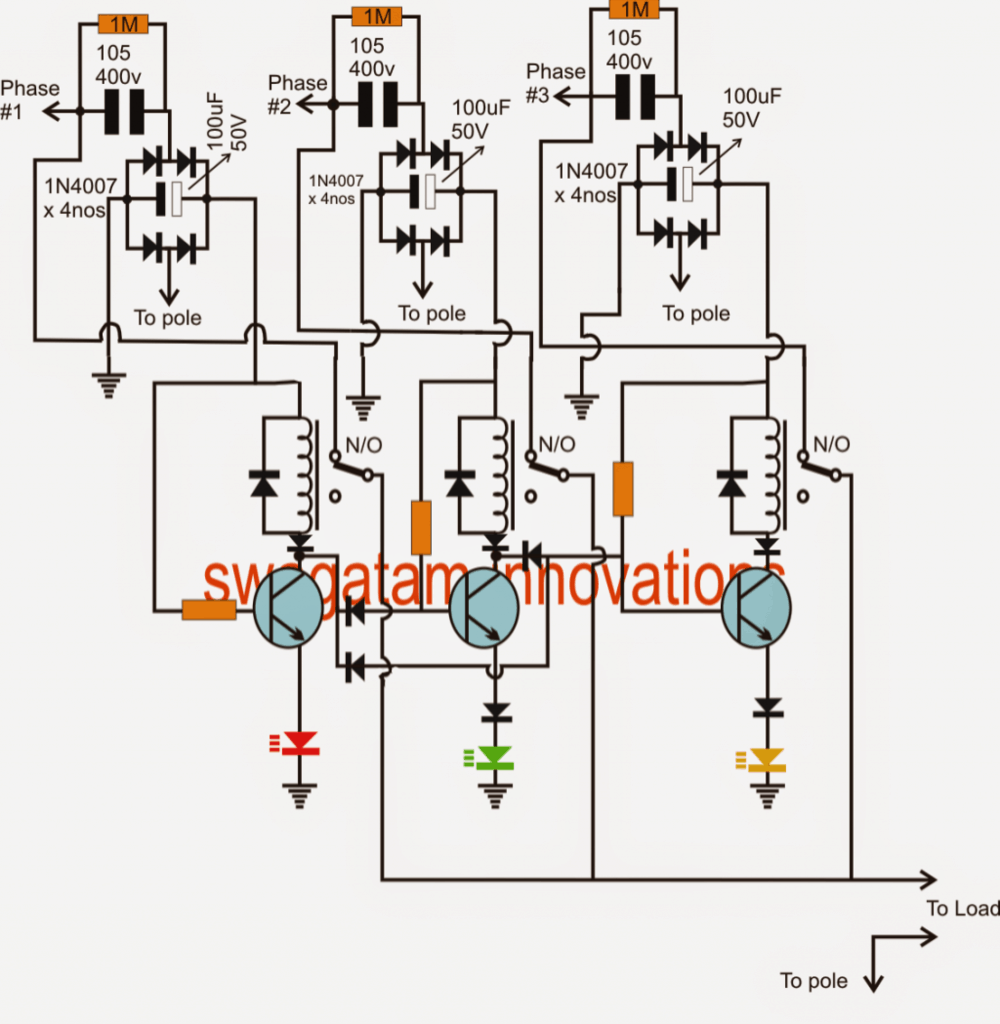

Atualizando o circuito acima
A seguinte tensão monofásica do circuito de fonte de tensão trifásico mostra como o circuito anterior acima pode ser atualizado usando um circuito de rede em ponte para uma melhor resposta.
