Circuito Contador de Pulso Digital de 0 a 99

Relacionados

O contador digital 00-99 proposto se torna muito útil em locais onde você precisa manter as pessoas organizadas em alguma ordem especificada.

Detalhes de operação do contador digital

Como pode ser referido, o circuito emprega o popular 555 IC para gerar os relógios de pulso. A contagem de pulsos é feita com a ajuda de SW1. Alguns CMOS ICs 4026B respondem a esses clocks e se tornam diretamente responsáveis ​​pela execução do display de 7 segmentos.

Como o último dígito está restrito a 99, o primeiro 4026 aciona o segundo, quando passa de 9 a 0. (veja o pino 10 do primeiro 4026 que entra na entrada de clock do segundo).

Quando o circuito é energizado pela primeira vez, ele pode não iniciar sua contagem a partir do zero, então uma ativação momentânea de reset torna-se necessária e é implementada através da chave (SW2). Pressionando este interruptor a conta reseta o circuito e inicia a contagem do zero (00).

Pode ser interessante ver que um pulso é aplicado ao pino R “RESET” em cada circuito integrado.

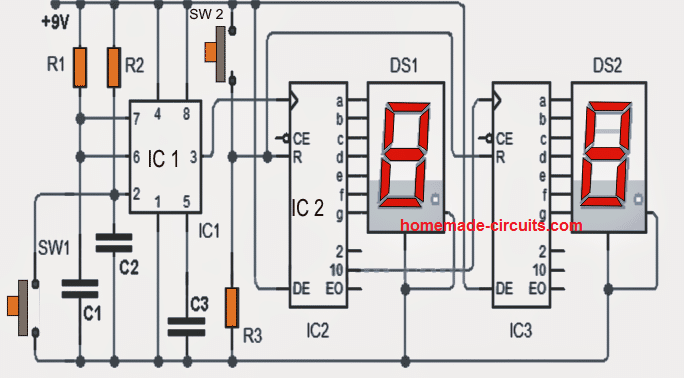

Diagrama de circuito

IMG 6244127C35EC1

Lista de peças para o circuito contador digital discutido

  • IC1: 555
  • IC2 = IC3 = 4026B
  • DS1 DS2 = = exibição de 7 segmentos
  • C1 = C2 = C3: 0,047uF
  • R1: 10K 1 / 4W
  • R2: 1M 1 / 4W
  • R3: 33K 1 / 4W
  • Interruptores SW1 = SW2 = normalmente aberto, pressione os interruptores ON
