Carregador de Bateria para Carro Positivo Earth

O post possui um circuito de carregador de bateria de 6V ou 12V para carros aterrados positivos que podem ser usados ​​para atualizar carros aterrados positivos de 6V, fornecendo uma bateria externa de 12V para uso em conjunto com a bateria de 6V existente com um corpo de aterramento positivo comum. A idéia foi solicitada pelo Sr. Joe Ceretti.

Conversor de 6V a 12V para carro terrestre positivo

Eu tenho visto muitos dos circuitos maravilhosos do seu blog. Eu tenho uma pergunta, mas primeiro algumas informações.

Muitas pessoas com carros antigos poderiam usar um carregador especial. Basicamente, esses carros antigos têm geradores que carregam uma bateria de chumbo-ácido de 6 volts, fornecendo entre 6,8 – 7,1 volts / 26-36 amperes à bateria de 6v enquanto o carro está funcionando. Muitas pessoas querem adicionar uma segunda bateria de chumbo-ácido de 12 volts para alimentar acessórios modernos.

Quão fácil seria projetar um circuito que permitisse ao gerador continuar carregando a bateria de 6 volts existente e também carregar a segunda bateria de 12 volts? Mais detalhes.

Os sistemas existentes nesses carros usam um sistema de terra positivo de 6v e a segunda bateria seria um terra negativo de 12v.

Ambas as baterias teriam que ser aterradas ao mesmo tempo que o chassi comum do carro.

Existem muitos milhares de pessoas por aí que ficariam muito felizes em ter acesso a esse tipo de carregador.

Para ser honesto,
Joe Ceretti

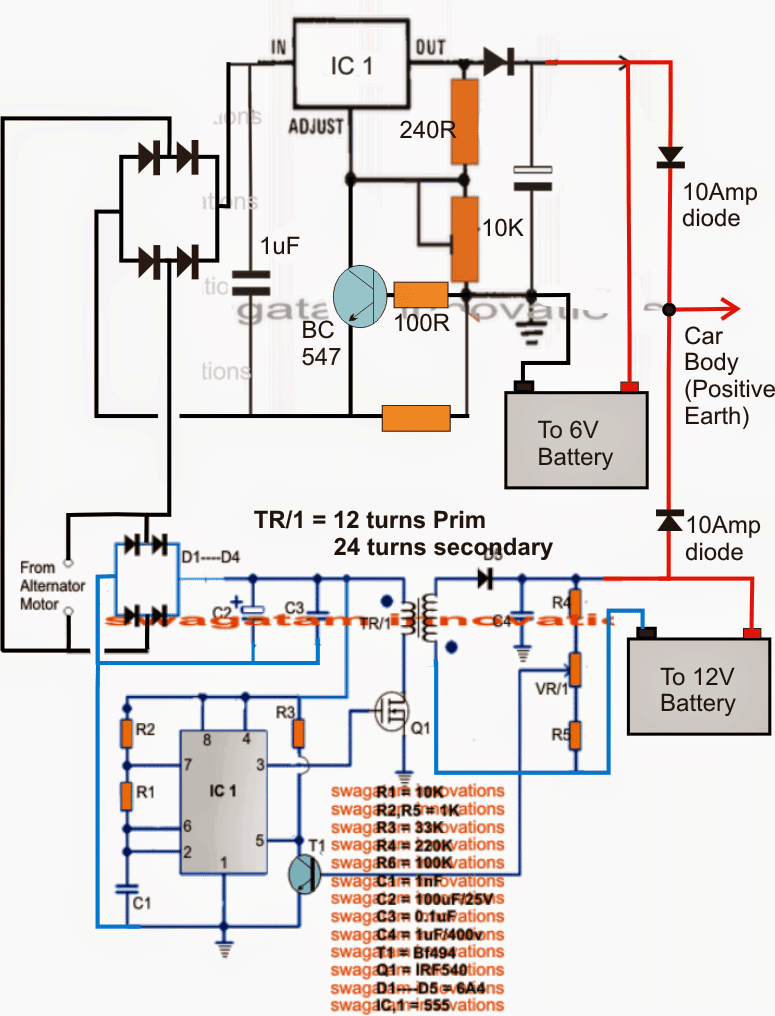

Diagrama de circuito

carregador de bateria para carro positivo earth projetos de

O desenho

O diagrama de circuito do carregador de bateria de 6V e 12V proposto para carros com aterramento positivo mostra dois estágios separados, consistindo em um estágio regulador de tensão variável LM396 e outro estágio de conversor de reforço de 6V a 12V, baseado em 555 IC .

O estágio superior do LN396 está configurado para produzir uma faixa de saída variável de 1,25V ao máximo, dependendo da capacidade de alimentação do alternador, enquanto o conversor de reforço inferior está posicionado para atualizar os 7V CA do alternador para os 14V necessários para carregue uma bateria opcional de 12V.

O valor predefinido de 10K no circuito LM396 pode ser ajustado para atingir 7V constantes para a bateria de 6V conectada. A resistência apresentada entre a base e o emissor do transistor BC547 conectado funciona como limitador de corrente. O valor pode ser selecionado de acordo com a fórmula: R = 0,6 x 10 / Bateria AH.

O circuito de aumento do 555 IC é responsável por aumentar os 7V do alternador para os níveis necessários para carregar a bateria de 12V conectada.

O VR1 predefinido pode ser bem ajustado para obter os 14V exatos através da bateria.

Detalhes da bobina

A bobina TR1 pode ser enrolada da seguinte maneira:

Núcleo: OD de 1 polegada
Primário: 12 voltas com cabo magnético de 1 mm
Secundário: 24 voltas com cabo magnético de 1mm
