Circuitos de carregador de bateria paralela explicados

Neste post, aprendemos dois métodos para conectar baterias em paralelo. O primeiro abaixo lida com o circuito de mudança usando interruptores SPDT para carregar várias baterias individual ou coletivamente. Eles podem ser conectados em paralelo usando um único carregador de bateria e através de um banco de comutadores manuais SPDT.

O design dos segundos fala sobre como as baterias podem ser carregadas junto com a descarga cruzada.

1) Baterias paralelas com relé de comutação

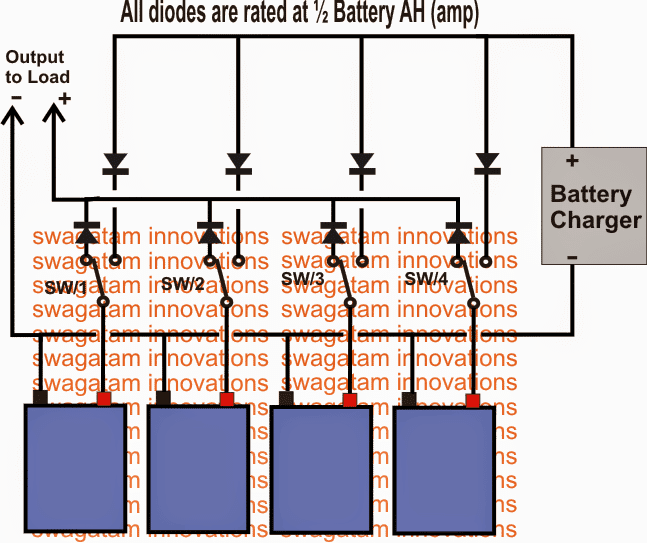

Referindo-se ao diagrama abaixo, a instalação mostra quatro baterias com seus negativos conectados um ao outro para formar um trilho negativo comum.

Os positivos são terminados individualmente nos pólos de quatro comutadores SPDT conectados discretamente.

Um dos dois contatos de comutação dos comutadores SPDT está conectado corretamente à carga de saída, enquanto os outros ao carregador de bateria positivo.


Todas as terminações acima são feitas através de diodos retificadores separados, cada um para os positivos de entrada e saída das baterias.

O carregador de bateria paralelo discutido com o circuito de comutação usando interruptores SPDT permite que o usuário opte por quantas baterias desejar na matriz e também selecione qual bateria ou quantas baterias devem ser integradas ao sistema de carregamento ou à saída, ou ambos.

Os diodos no sistema garantem que as baterias não interajam produzindo uma descarga cruzada entre si e garantem uma carga e descarga graduais para ela.

Circuito de carregador de bateria paralelo

2) Conexão de baterias em paralelo sem descarga cruzada

O segundo método descrito abaixo para conectar baterias em paralelo não apenas carrega e descarrega uniformemente através de fontes comuns, mas também as isola completamente e inibe qualquer possibilidade de descarga cruzada. A ideia foi solicitada pelo Sr. Ron.

As especificações técnicas

Encontrei o seu site e é muito impressionante.

Espero que você possa ter uma solução para o seguinte problema. Tenho duas baterias de 12 volts no meu campista e, para carregar ou fornecer energia aos aparelhos, eles são conectados em paralelo.

Foi-me dito que, se uma bateria derrubar uma célula, a saudável tentará carregar a ruim devido à variação de tensão.


A bateria com a célula desligada é inútil e, no cenário que dei, a bateria saudável não permanecerá saudável por muito tempo.

Existe uma solução que mantém as baterias em paralelo para carregar e descarregar em uso normal, mas as separa em uma situação de falha? Eu agradeceria qualquer conselho que você possa dar. Ron

Operação em circuito

O método mostrado para conectar baterias em paralelo sem descarga cruzada é muito simples e envolve o uso de alguns diodos.

Os diodos bloqueiam efetivamente os elos entre as baterias, evitando qualquer possibilidade de descarga cruzada; no entanto, eles permitem carregar de uma fonte comum e descarregar uniformemente por meio de uma carga comum.

Embora os diodos sejam uma alternativa fácil às ações acima, ele cai em torno de 0,7V por conta própria.

A queda anterior pode parecer insignificante, no entanto, em situações críticas, o problema pode fazer uma grande diferença.

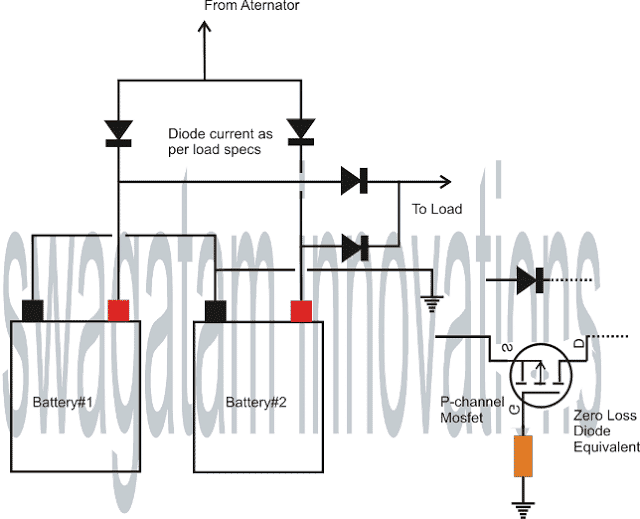

Para tornar o circuito mais eficiente, um circuito equivalente a mosfet pode ser conectado como mostrado, substituindo cada um dos diodos.

A resistência pode estar entre 50 e 470 ohms, os mosfets devem ser do tipo de canal P com tensão e corrente ligeiramente superiores aos limites máximos especificados.

A opção mosfet fornece recursos idênticos como diodos, com a exceção de que não descarta nada de crítico.

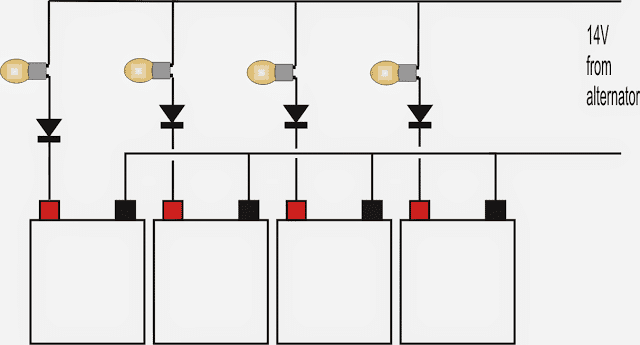

Carregamento de baterias de chumbo-ácido em paralelo com a função simples do indicador de controle de corrente:


Comentários e perguntas importantes dos leitores sobre como conectar as baterias em paralelo.

Dear Swag

Obrigado por este circuito útil>

Diga-me se é adequado para baterias de 115 AH ou não

Obrigado

Responda:

Dear Sayad

Sim, o conceito é adequado para todas as baterias.

Para uma bateria de 115ah, seriam necessários 20 diodos ou mosfets de amp.

Obrigado por disponibilizar essas informações na web.

Eu tenho duas perguntas sobre o seu design.
1. O mosfet você especifica um tipo de melhoria ou exaustão? Ou vai funcionar com esse conceito de carregamento paralelo da bateria?

2. Não está claro para mim como um mosfet de três elementos / chumbo realmente se conectou ao cabo da bateria entre as baterias. Entendo a atribuição dos cabos (porta, fonte e dreno), embora também não esteja claro como identificar qual dos exteriores é qual).

Eu acho que há mais de uma pergunta lá. De qualquer forma, tive três baterias sendo carregadas em paralelo sem proteção há vários anos, e uma delas falhou e destruiu as outras duas. Agora, carrego seis baterias, mas com carregadores separados, e gostaria de reduzi-la a usar apenas o controlador de carregamento dos meus painéis solares recém-instalados.

Obrigado.

Responda:

Obrigado por fazer esta pergunta !!

É um P mosfet (esgotamento) que é assumido como ON sempre que a tensão da fonte for maior que a tensão do gate.

todas as portas são conectadas ao negativo comum (-) das baterias através de resistores individuais, as fontes são conectadas ao respectivo positivo da bateria e os drenos são conectados à carga positiva.

Presumi que isso replicaria efetivamente um diodo de perda zero.

Outro feedback

Senhor, me ajude.
Eu fiz um circuito automático de carregador de bateria usando o opamp 741

Tudo foi perfeito. Mas o problema ocorre durante o carregamento. Eu usei um circuito de monitor de bateria com ICLM3914 que indica 10,5V a 13,5 volts (totalmente carregado) por 10 LEDs.

Calibre o circuito para que a carga seja cortada em 14,5 V e inicie novamente em 11,5 V usando uma fonte DC variável.

Quando estou conectando a bateria, não há problema para nós lá. O monitor da bateria funciona corretamente. Mas quando ligo a fonte de alimentação CC (que é um adaptador CA / CC de 15V 5A), o nível do monitor muda repentinamente e indica a tensão mais alta da bateria (às vezes indica que a bateria está totalmente carregada mesmo que não seja). O RELÉ TAMBÉM ATIVA E PARE DE CARREGAMENTO ….. Esse problema foi constante ao testar com uma bateria de 11,5 V e uma bateria de 12,6 V. Então, você poderia me ajudar a resolver isso?

Solução:

Oi arun

A corrente da fonte de alimentação deve ser de 1/10 da bateria. Ah, confirme primeiro.
Como alternativa, conecte a fonte de alimentação diretamente à bateria e verifique a voltagem nos terminais da bateria; ela deve cair no nível descarregado da bateria, confirme também.

Outro remédio poderia ser conectar uma tampa de 100uF na base / terra do transistor.

As sugestões acima devem corrigir o problema

Eu também tenho outro problema, exceto quando estou conectando a configuração paralela. Desde as baterias (como neste blog) até a estação de carregamento, o relé liga e desliga alternadamente, fazendo com que todos os LEDs no monitor pisquem simultaneamente. Mas nenhum distúrbio é visto ao usar uma única bateria. Então o que eu tenho que fazer? Não houve erro ao conectar os diodos. Tudo perfeito. Como isso inclui apenas a carga da bateria, usei apenas a seção do alternador neste blog

O circuito acima é muito básico, consiste apenas em diodos para que a bateria com a menor carga comece a carregar primeiro, depois a próxima menor carga e assim por diante … a presença de diodos não deve causar nenhuma interferência no carregador De acordo com mim … o problema pode estar no circuito do carregador … tente usar uma fonte de alimentação regulada de alto grau e verifique os resultados.
