O post explica como construir um circuito amplificador de 32 watts simples e poderoso usando um único chip TDA2050 e com um punhado de resistores e capacitores.
Por: Dhrubajyoti Biswas
Princípio de funcionamento do TDA2050V
Este artigo detalhará a construção de um amplificador estéreo junto com uma saída para um fone de ouvido. É construído usando o circuito integrado IC TDA2050V. De acordo com a folha de dados que acompanha o IC, o TDA2050V é ideal para amplificador de alta fidelidade de áudio baseado em Classe-AB.
A tensão de alimentação operacional necessária para o TDA2050V deve estar na faixa de +/-4,5V a +/-25V.
Usando 25 watts de potência, você pode alcançar pelo menos 65% de eficiência. No entanto, é importante observar que para manter a estabilidade no sistema o ganho do circuito deve ser gerenciado com um ganho em torno de 24dB.
Construímos o amplificador com a intenção de usá-lo com alto-falantes de estante RB-51. São 8 ohms possuindo uma sensibilidade de 92dB @ 2.83V/1m.
Como este amplificador utiliza menos energia, usar o TDA2050V é a escolha certa.
Além disso, o amplificador também funcionará com outros dispositivos de áudio, como sintonizador, mp3 player etc. Pode ser interessante notar que, o chip TDA2050V menor produz um som de melhor qualidade do que a versão maior.
Construindo o Amplificador

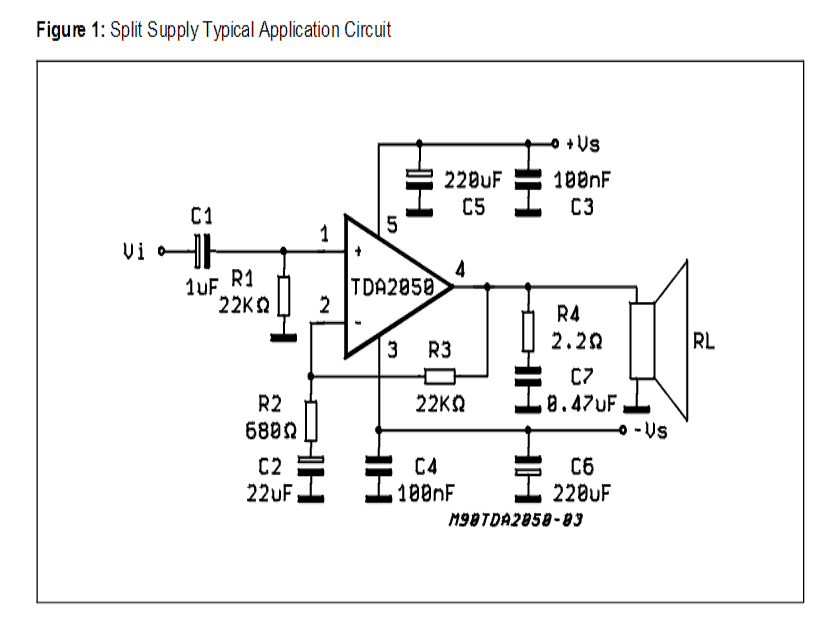

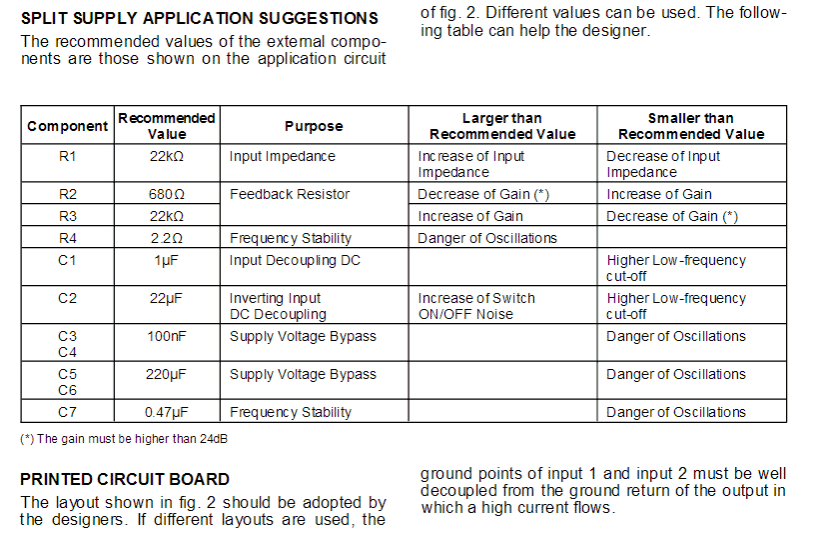

O diagrama acima é de um aplicativo que usa o fornecimento dividido. O diagrama é retirado da folha de dados para facilitar a compreensão. Também é aconselhável ler o datasheet que acompanha o chip TDA2050V. Isso ajudará a entender a configuração do estéreo de diferentes maneiras.
A folha de dados especificada para o IC também detalha um projeto de PCB recomendado, que usamos como referência para este experimento. A figura acima, retirada da folha de dados, mostra o layout básico da PCB:
O amplificador que construímos neste experimento, seu projeto esquemático é apresentado abaixo

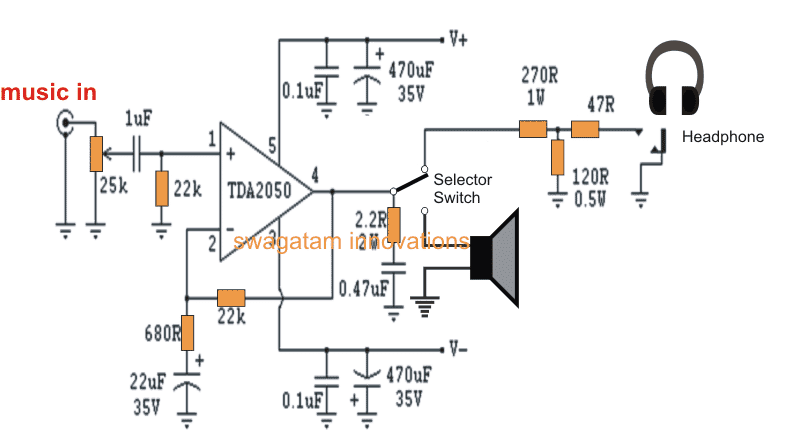

Esquema de amplificador de alta fidelidade usando TDA2050
Para construir o circuito, aqui seguimos o projeto da PCB conforme mostrado na figura acima. Além disso, o circuito pode ser simplesmente montado em um perfboard.
Para bloquear o fluxo de corrente CC, usamos um capacitor do tipo 1uF MKT. No entanto, não há tal restrição e você pode optar por qualquer outro capacitor relevante conforme sua escolha.
Construir um circuito não é complexo. No entanto, existem alguns fatores vitais que devem ser mantidos em mente durante o projeto, conforme indicado abaixo:
– O aterramento ou aterramento é muito importante para manter baixo ruído e uma resposta sem ruídos do sistema. É por isso que o processo de aterramento em estrela é provavelmente o mais adequado neste caso. O sistema emprega dois pontos de aterramento, um para sinal e outro para alimentação, conectando ainda mais os dois via conexão singular.
– Para cada canal use fonte de alimentação individual.
– Mantenha a fiação de sinal curta e certifique-se de que os fios estejam bem torcidos. Mantenha distância das fontes de alimentação CA. Também seria melhor se você pudesse manter a fiação perto do chassi.
Fonte de energia
Neste projeto de amplificador, a fonte de alimentação segue os regulamentos de fonte de alimentação padrão e emprega amortecedores para maior segurança.
Além disso, usamos transformador toroidal de 120VA e secundários duplos de 18 Volts. Também usamos pontes retificadoras de 35A, no entanto, você também pode usar pontes de 15A – 25A.
De acordo com o design das especificações, ele usa diodos de recuperação ultra-rápida MUR860. Você também pode tentar outros diodos discretos que são ultra-rápidos, mas, de acordo com este experimento, descobrimos que ele pode ser ignorado e diodos retificadores normais podem ser usados.
Você pode encontrar um capacitor de 10.000uF para cada fonte de alimentação. O zumbido suprimido pela fonte é bastante inaudível, embora possamos ouvir alguns em um microfone, quando ele tem volume máximo e não tem conexão de sinal.

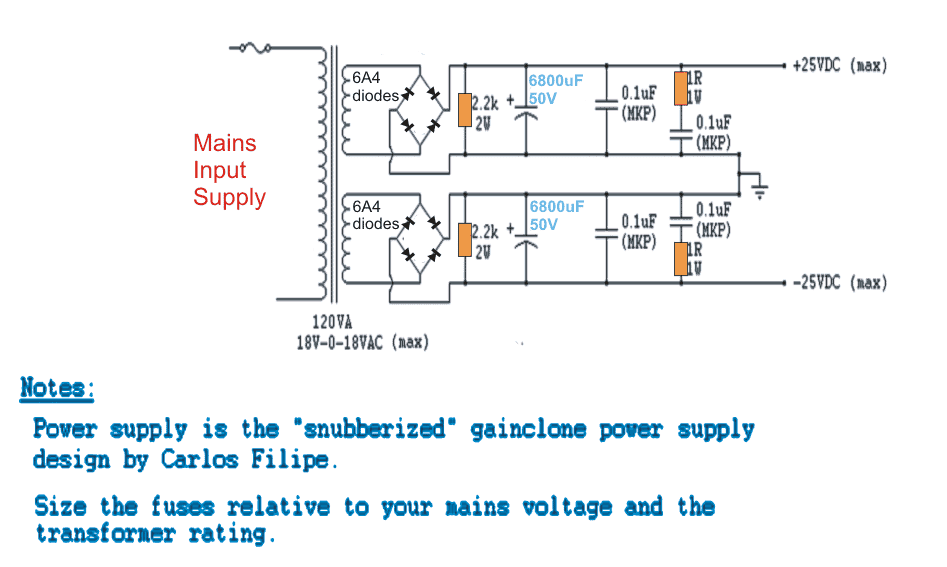

Projeto de Fonte de Alimentação TDA2050
Gabinete
Para o gabinete, aqui usamos o chassi de Hammond [Model ID: 1441-24]– 12” x 8” x 3”, construído em aço e na cor preta acetinada.
A placa de circuito e o transformador foram cuidadosamente colocados acima, na parte superior do gabinete. O controle de volume, entrada de fone de ouvido e botão liga / desliga foram colocados na frente para facilitar o uso.
Usamos jaquetas padrão RCA banhadas a ouro para a entrada. Para saída, usamos plugues de saída padrão de postes de ligação de três vias, que aceitam fio desencapado, plugues banana de 4 mm ou conector pá. No entanto, observe que os postes de ligação do alto-falante e as capas de entrada têm seu isolamento do chassi feito por espaçadores de nylon.
Dissipador de calor
Como procedimento padrão, colocamos o dissipador de calor na parte traseira do chassi, que mede 50 mm x 88 mm com aletas de 35 mm a 2,9 C/W. Também precisamos fazer um furo no chassi para montar o TDA2050 diretamente. Como observação, certifique-se de que o TDA2050 seja mantido separado do chassi devido ao possível problema no pacote TO-220. Se isso não for resolvido, há uma grande chance de o chip ser destruído assim que o sistema receber energia.
Em relação ao isolamento, você pode usar almofadas de mica ou silicone. Além disso, lembre-se de adicionar um espaçador para a equipe da montanha salvar o chip. Ao configurar o sistema, verifique finalmente todos os componentes e suas colocações. Por exemplo, faça uma verificação para evitar continuidade entre dissipador de calor/terra/chassi e o chip.
Como conclusão, mantenha um bom contato térmico. Aqui usamos graxa térmica antes de montar o sistema.
