Controlar um aparelho elétrico pesado com botões de pressão pode ser extremamente conveniente, pois permite uma abordagem de estado sólido para operar o parâmetro tanto para cima quanto para baixo, simplesmente pressionando os botões relevantes. Aqui discutimos um circuito controlador de calor usando um conjunto de botões e PWMs.
Usando um módulo controlador de botão digital
Em um dos meus posts anteriores eu projetei um circuito controlador de botão universal interessante que poderia ser implementado com qualquer aparelho relacionado para obter um controle de botão de duas vias para o aparelho específico. Implementamos o mesmo conceito para o presente aplicativo também.

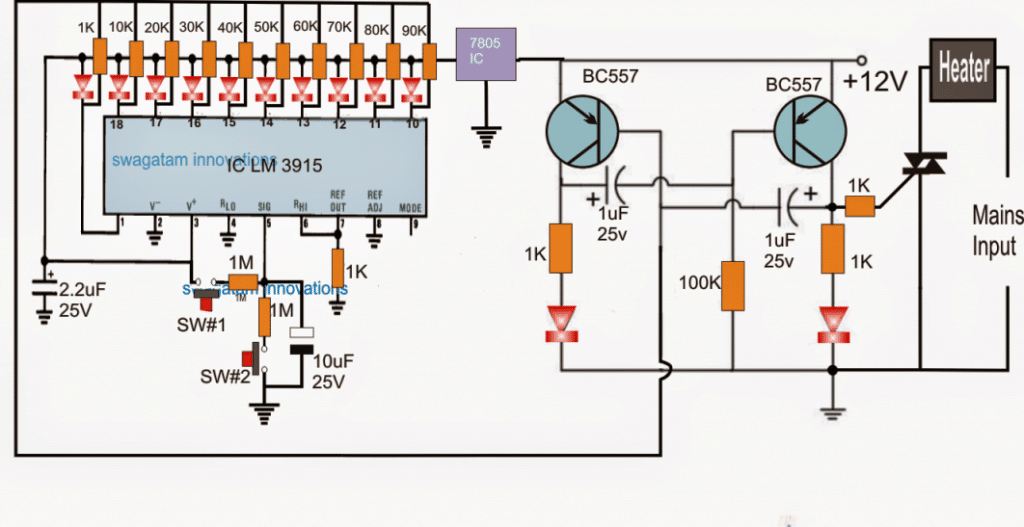

Vamos tentar entender em detalhes o circuito do controlador do aquecedor do botão de pressão mostrado acima:
Como funciona
O projeto pode ser dividido em dois estágios principais, o estágio LM3915, que se torna responsável por criar resistências variando sequencialmente para cima/para baixo em resposta ao pressionamento de dois botões, e o estágio multivibrador astável transistorizado que é posicionado para responder às resistências variadas de as saídas do LM3915 e geram PWMs de variação correspondente. Esses PWMs são finalmente utilizados para controlar o aparelho de aquecimento conectado.
Você já deve saber que o IC LM3915 foi projetado para produzir uma saída de incremento sequencial em seus pinos 1 a 18 a 10, em resposta a um nível de tensão crescente em seu pino 5.
Aproveitamos esse recurso e empregamos um capacitor de carga/descarga em seu pino n.º 5 por meio de botões de pressão para implementar a lógica de execução sequencial de avanço/reversão necessária nas pinagens mencionadas.
Quando SW1 é ligado, o capacitor de 10uF carrega lentamente causando um potencial crescente no pino 5 do IC que, por sua vez, impõe uma lógica de salto baixa do pino 1 para o pino 10.
A sequência para assim que o botão é liberado, agora para forçar a sequência para trás é pressionado SW2 que agora começa a descarregar o capacitor, causando um salto reverso da lógica baixa do pino 10 para o pino 1 do IC.
A ação acima é indicada pela luz vermelha perseguindo os pinos de saída relevantes na mesma ordem.
No entanto, a implementação real do circuito aquecedor controlado por botão proposto é realizada pela introdução do circuito gerador PWM astável do transistor PNP.
O gerador PWM
Este circuito astável gera um ciclo de trabalho de aproximadamente 50%, desde que os valores do capacitor do resistor nas bases dos transistores estejam em equilíbrio, ou seja, os valores são iguais e equilibrados, no entanto, se algum desses componentes for alterado, uma quantidade correspondente de mudança é introduzida nos coletores dos dispositivos, e o ciclo de trabalho muda na mesma proporção.
Exploramos essa característica do circuito e integramos uma das bases do transistor com as saídas de sequenciamento do LM3915 através de uma matriz de resistores calculados que alteram correspondentemente a resistência de base do transistor em questão em resposta ao pressionamento de SW1 ou SW2.
A ação acima produz os PWMs ou ciclos de trabalho variáveis necessários nos coletores do transistor, que podem ser vistos conectados a um triac e ao aparelho aquecedor.
Os PWMs variados permitem que o triac e o aparelho conduzam ou operem sob a quantidade induzida de ligar ou desligar, criando uma quantidade equivalente de aumento ou diminuição no calor do aparelho.
