Usando peças de forno de microondas para construir um controlador de calor de ferro de solda

Neste post, aprendemos como limpar peças de forno de microondas descartadas para fazer um circuito controlador de calor de ferro de solda útil, que pode ser usado para manter o calor controlado em uma ponta de ferro de solda conectada, garantindo operações de solda seguras, que podem ser bastante cruciais e úteis se você estão trabalhando com peças SMD.

Por Henry Bowman

Aviso ! Este projeto poderia expor o experimentador a tensão perigosa do capacitor de alta tensão. Somente pessoas com conhecimento elétrico de perigos de tensão CA e capacitores de alta tensão devem tentar este projeto.

IMG 62439733F345F

Usando peças descartadas do forno de microondas

Você tem um forno de microondas antigo que não funciona mais? Bem, não jogue fora. Se o painel de exibição e os botões de toque ainda funcionarem, eles podem ser bem utilizados. Alguns micro-ondas baratos podem não ter níveis de potência ajustáveis. Se você não conseguir ajustar o nível de potência para 50%, não poderá usar este micro-ondas.

A maioria das micro-ondas defeituosas são o resultado de tubos de magnetron defeituosos, diodos de alta tensão defeituosos e/ou capacitores de alta tensão.

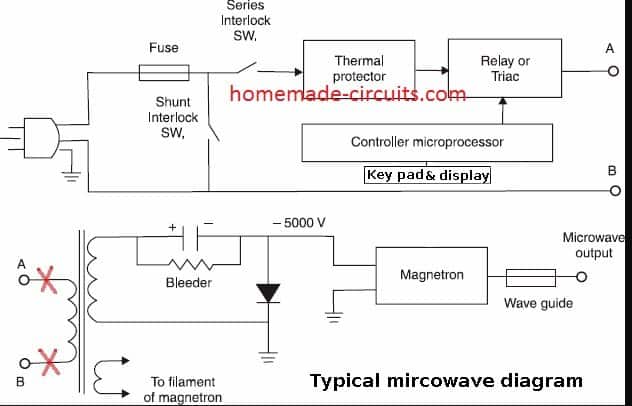

As pontas do ferro de solda não têm vida longa, quando conectadas por longos períodos. Este projeto permitirá que você defina vários níveis de potência para o seu ferro e desconecte automaticamente o ferro com o tempo definido. Observe o diagrama de blocos funcional de um micro-ondas típico.

IMG 6243973453265

Como funciona o circuito do forno de microondas

Os fios marcados com Xs vermelhos mostram as conexões CA a serem cortadas. O processador controla a quantidade de tempo que a tensão é aplicada ao enrolamento primário do transformador de alta tensão, dependendo das configurações de energia feitas pelo usuário.

Se a configuração de potência de 100% for selecionada, um relé ou triac fornecerá tensão ao transformador por 100% do tempo de cozimento selecionado.

Se a configuração de energia de 50% for selecionada, o processador fornecerá um tempo de 50% ligado e 50% desligado para o transformador. Alguns micro-ondas podem fornecer um nível de energia tão baixo quanto 10% com 90% de tempo.

O transformador fornece a alta tensão para energizar o magnetron, que fornece o calor ao forno. Para este projeto, estamos interessados ​​apenas no cabo de linha, fusível, teclado, visor e processador e cabos de alimentação para o transformador. Não há perigo de exposição à radiação do magnetron, quando o micro-ondas está desconectado da fonte CA.

A tampa de metal externa deve ser removida do micro-ondas, tomando cuidado para não tocar em nenhuma parte interna até que o capacitor de alta tensão seja descarregado.

Anote a potência do seu micro-ondas antes de descartar a tampa. Usando uma chave de fenda de metal com cabo isolado, localize o capacitor de alta tensão e coloque um curto entre os dois terminais do capacitor. Uma faísca momentânea pode ocorrer se o capacitor ainda estiver armazenando uma carga.

Extraindo peças do microondas para fazer o controlador de ferro de solda

A placa do processador geralmente possui um cabo tipo fita para a placa de teclado e o painel lcd. Os fios do processador para o primário do transformador de alta tensão serão fios de bitola grande que devem ser cortados.

Prenda os fios o mais próximo possível do primário do transformador. O primário é o enrolamento da bobina pequena, enquanto o secundário é a bobina grande. O cabo de linha CA deve ter continuidade do fusível CA ao painel do processador. Isso exigirá a remoção de interruptores de intertravamento, interruptor térmico e qualquer outro interruptor que impeça a continuidade da CA.

Dependendo da marca e modelo, o fusível pode estar localizado na placa do processador ou em outro local do gabinete. Talvez seja necessário remover um grande painel plástico que contém o teclado e o painel de exibição. Este painel pode ser reduzido para caber no gabinete que você construir.

Uma ferramenta de serra ou dremel seria a melhor maneira de reduzir o tamanho do painel. Seu gabinete para este projeto deve conter o teclado e o painel de exibição, montados externamente, e a placa do processador e o fusível CA internamente. Ele também deve conter a tomada auxiliar de ar condicionado para o ferro de solda ou outro dispositivo que você deseja controlar.

Os dois fios que você removeu do primário do transformador de alta tensão devem ser conectados à tomada auxiliar em seu gabinete. O lado quente do ac, da placa do processador, (geralmente preto) deve se conectar aos terminais laterais que se conectam às pequenas lâminas verticais na tomada. Os conectores do tipo torção podem ser usados ​​para emendar os fios se forem necessários comprimentos maiores.

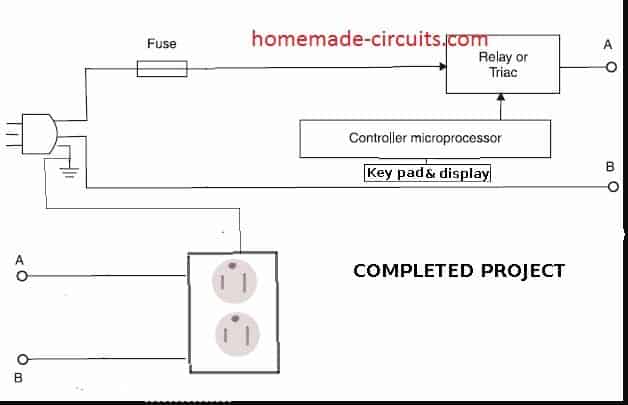

Use o mesmo fio de bitola que a fiação original. O fio neutro (branco) deve ser conectado aos terminais do lado oposto para as lâminas verticais maiores na tomada. O fio verde do cabo CA deve ser emendado e conectado ao terminal verde na tomada que se conecta aos pequenos orifícios fêmeas redondos. Um diagrama de projeto completo é mostrado para sua informação.

USANDO PEÇAS DE FORNO DE MICROONDAS PARA CONSTRUIR UM CONTROLADOR DE CALOR DE FERRO DE SOLDA

Teste e solução de problemas

Quando terminar, conecte seu cabo de linha e teste o painel. Se não funcionar, verifique se você está recebendo alimentação CA na placa do processador. Você pode ter deixado algum tipo de chave em série com a placa que deve ser removida.

Dependendo da finalidade do switch ou dispositivo térmico, pode ser necessário deixá-lo desconectado e deixar os fios abertos ou prendê-los na placa do processador.

Certifique-se de entender a finalidade do dispositivo que está impedindo que o ar-condicionado chegue ao seu processador. Certifique-se de ter incluído o fusível CA no circuito e não queimou.

A tomada auxiliar para o ferro deve ser rotulada com a potência máxima permitida, que você anotou anteriormente. Assim que o teclado estiver funcionando, conecte um candeeiro de mesa na tomada auxiliar e defina a potência nominal para 100% e o tempo para 20 segundos.

Pressione o botão Iniciar no painel de teclas e a luz deve acender pelo período de tempo selecionado e, em seguida, desligar automaticamente. Altere o nível de potência para 50% no teclado. A lâmpada deve manter o mesmo brilho, mas acende e apaga, com vários segundos entre cada ciclo.

Para uso imediato do ferro de solda, conecte o ferro e ajuste para 100% de potência. Defina a quantidade de tempo que você precisa para o projeto e pressione iniciar.

Se você precisar fazer uma pequena pausa, reduza o nível de energia para 50%. Ao retornar, redefina o nível de potência para 100% para um aquecimento rápido. Você pode decidir que seu ferro pode precisar de níveis de energia de tempo ocioso mais altos ou mais baixos para manter uma temperatura quente.

Mais aplicações usando peças de forno de microondas

Na discussão acima, aprendemos como usar peças de um forno de microondas descartado ou danificado para fazer um circuito controlador de calor para ferros de solda, no entanto, você também pode encontrar muitas outras aplicações usando peças de forno de microondas descartadas.

Uma pequena almofada de aquecimento pode ser conectada, que pode ser desligada no momento que você selecionar. Se o seu micro-ondas tiver uma potência de 10%, pode ligar um candeeiro de mesa que se apaga e acende durante várias horas.

Isso pode convencer os ladrões em potencial de que alguém está em casa. Você pode conectar uma pequena lâmpada de leitura ao lado de sua cama e programá-la para ficar acesa pelo tempo que precisar, depois desligar automaticamente. Lembre-se de observar a potência máxima, fornecida pelo fabricante, ao conectar aparelhos ou outros objetos elétricos. Não conecte motores CA, furadeiras elétricas ou outras cargas indutivas a esta tomada.
