O post detalha um circuito controlador de motor ajustável de atraso OFF para que o motor possa ser atribuído a um tempo de operação fixo predeterminado ou tempo de atraso OFF. A ideia foi solicitada pelo Sr. Cribey
Especificações técnicas
Eu realmente gosto de seu site. É muito útil para muitas pessoas.
Estou tentando controlar a velocidade de um motor de 9V com engrenagem de 36 RPM e o tempo em que ele está ligado apenas na direção reversa (sentido anti-horário).
Na verdade, eu gostaria de usar um plugue adaptador USB de 5V (como os que usamos para nossos telefones) para ligar o motor para uma velocidade e um período de tempo escolhidos.
Tanto a velocidade quanto o tempo precisam ser ajustáveis (potenciômetros talvez?)
Qualquer ajuda seria muito apreciada.
Cumprimentos,
Cribey
O design
O circuito controlador de velocidade do motor proposto aqui apresentado apresenta um controle de velocidade PWM ajustável e um controle de atraso ajustável para o motor associado, que precisa ser controlado.

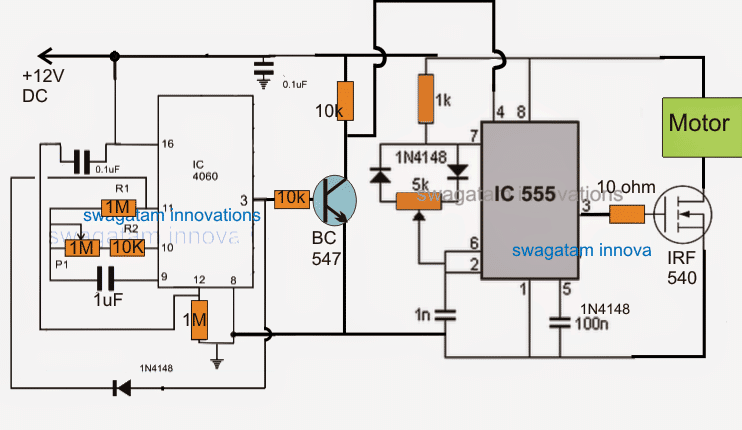

Como pode ser visto no diagrama acima, o circuito incorpora dois estágios discretos, um consistindo no versátil IC 4060 e o outro usando o cavalo de trabalho IC 555.
Basicamente, ambos são CIs temporizadores por natureza, porém aqui o IC 555 é configurado como um controlador PWM cuja saída PWM é ajustável usando o potenciômetro de 5K associado.
Portanto, este estágio cuida do controle da velocidade do motor e pode ser ajustado para qualquer velocidade desejada ajustando manualmente o potenciômetro de 5K.
Agora, conforme solicitado, o motor precisa ser ligado apenas por um determinado período de tempo, e isso é implementado pelo estágio 4060 C. O tempo de atraso que precisa ser fixado para permitir que o motor seja DESLIGADO uma vez decorrido este é ajustado pelo potenciômetro de 1M associado ao pino 10 do IC 4060 e indicado como P1, o capacitor de 1uF também se torna diretamente responsável pela determinação do tempo atraso durante o qual o motor pode permanecer ligado.
Quando a energia é ligada, o IC liga o motor e permite que ele opere em uma determinada velocidade conforme especificado pelo ajuste do potenciômetro de 5K.
Também simultaneamente, o IC 4060 começa a contar e, assim que o intervalo de tempo especificado expira, o pun#3 deste IC aumenta, acionando o transistor NPN BC547 em condução.
O transistor aterra o pino 4 do IC555, desativando completamente o IC 555 e o mosfet em seu pino 3, de modo que o motor conectado instantaneamente pare.
O diodo conectado entre o pino 3 e o pino 11 do IC 4060 garante que a condição acima permaneça travada até que a energia seja desligada e ligada novamente para iniciar um novo ciclo.
Outra versão mais simples do circuito acima é mostrada abaixo. Ele usa um circuito OFF de atraso transistorizado em vez do IC 4060.
