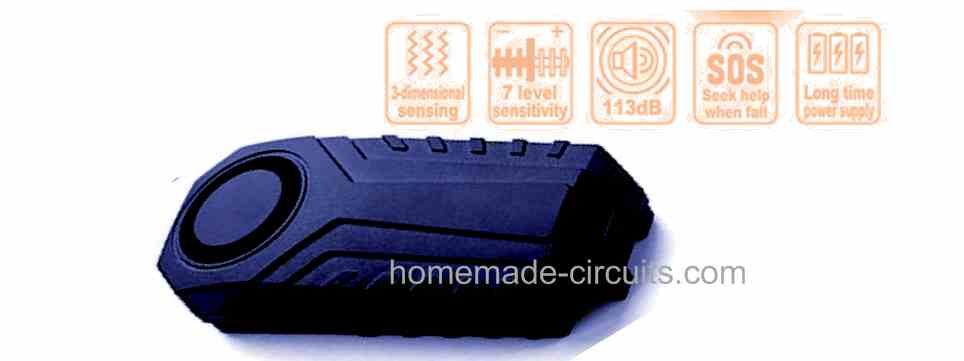

Este circuito de alarme de segurança fácil e útil foi projetado para ser acionado em resposta a até mesmo um movimento breve da unidade, fazendo com que um som alto de alarme seja disparado.
O circuito pode ser conectado ou instalado em qualquer dispositivo ou ativo desejado que precise ser protegido contra roubo. Assim que o gadget for deslocado ou movido com a intenção de roubar, o alarme do dispositivo soará

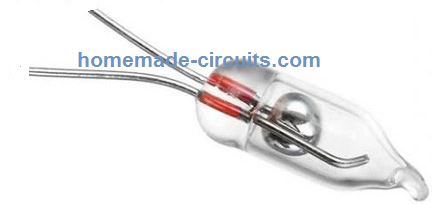

Como funciona o sensor
Você pode encontrar uma variedade de sensores que podem ser testados para S1, mas um interruptor de mercúrio pode ser o tipo certo a ser usado.
Um interruptor de mercúrio é essencialmente apenas um par de eletrodos selados dentro de um tubo isolado e moderadamente preenchidos com mercúrio.
Neste sensor, uma mudança em sua posição faz com que o mercúrio desloque seu contato dos eletrodos para que os eletrodos fiquem abertos.
Porém, com alguma outra orientação, faz com que o mercúrio role e entre em contato com ambos os eletrodos gerando um curto entre os dois eletrodos.
Em uma implementação deste tipo, a chave do sensor deve ser disposta de modo que seja apenas um ponto distante, onde apenas crie um contato elétrico entre os eletrodos, de modo que qualquer tipo de pequeno deslocamento ou vibração, mesmo por um breve segundo, acione a chave e acione desligar o circuito de alarme.
Essencialmente, o circuito só precisa criar uma função de travamento em resposta a um breve disparo do sensor S1, que é posteriormente usado para acionar um dispositivo de alarme associado.
Caso seja necessário que a unidade seja alimentada por uma bateria, torna-se essencial que o circuito funcione com corrente de stand-by mínima para que a unidade possa permanecer sem supervisão por longos períodos de tempo sem esgotar demais a bateria.
Descrição do circuito
Neste circuito de alarme de dispositivo de segurança específico, conforme mostrado no diagrama a seguir, a ação de travamento é implementada por meio de um flip/flop de configuração/reinicialização padrão criado em torno de IC1a e IC1b.
As duas portas NOR adicionais do IC1 são mantidas desconectadas, embora suas entradas estejam conectadas à linha de alimentação negativa para garantir proteção contra cargas estáticas, bem como garantir que as portas não utilizadas não causem grande uso de corrente.
C2 gera o pulso de ‘reset’ inicial, para habilitar o estágio flip/flop na condição de saída apropriada durante o período de ativação, enquanto S1 é posicionado como o interruptor de mercúrio que habilita a saída para o estado alto assim que é ligado em.
A saída de trava aciona o circuito do gerador de alarme através do seguidor de emissor TR1. O circuito gerador de alarme é criado usando um par de circuitos astáveis de 555 IC, onde o IC3 é configurado para produzir o tom de áudio enquanto o IC2 faz o trabalho de modulação de frequência.
A função de modulação é implementada associando levemente a saída IC2 com a entrada de controle de IC3 a R8. Esta configuração permite um ruído de alarme “warbling” de dois tons simples e poderoso.
O LS1 é um ressonador cerâmico fechado que oferece grande eficiência junto com uma saída de áudio estridente e perfurante. Caso se pretenda o melhor nível de volume possível, o R7 pode ser substituído por uma predefinição de 1M que pode ser ajustada para o local onde as duas frequências oferecem a saída mais alta.
Formulários
Este circuito de alarme detector de movimento antifurto multiuso pode ser aplicado de muitas maneiras diferentes. Ele pode ser empregado como um alarme contra roubo, preso a uma porta para que o dispositivo possa ser ativado assim que uma pessoa abrir a porta.
Esta porta pode ser a entrada de um carro ou uma casa móvel e não especificamente a de uma casa. As características totalmente mobiliadas e ideais do alarme também permitem que ele seja adequado para aplicações como uma mala de viagem ou alarme de TV, laptops, nos quais o alarme pode ser inicializado no momento em que alguém tenta retirar o item protegido.
O dispositivo anti-roubo pode ser construído de forma muito simplificada, permitindo que seja idealmente adequado como dispositivo de segurança para praticamente tudo o que é precioso que não pode ser praticamente aparafusado.

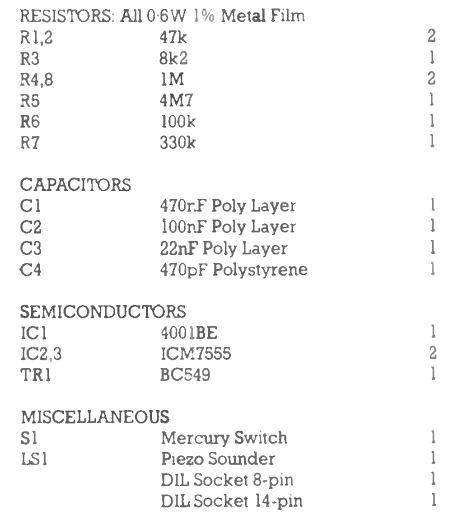

Lista de peças
