Circuito de Interruptor de Bloqueio de Código Operado por Toque

Relacionados

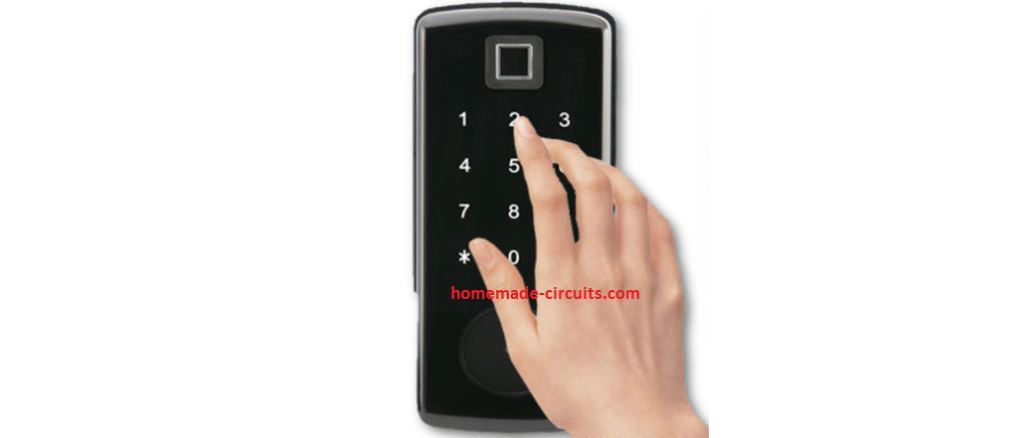

Esta fechadura de porta eletrônica operada por toque pode ser usada para travar qualquer entrada através de um teclado de toque. O recurso de toque da trava é infalível e impossível de quebrar, pois a função de toque deve estar em 3 pads programados juntos ou simultaneamente, caso contrário, a trava não responde.

IMG 6245A340BD9E8
CIRCUITO DE INTERRUPTOR DE BLOQUEIO DE CÓDIGO OPERADO POR TOQUE 5

É muito conveniente abrir uma porta usando uma fechadura de código em comparação com carregar chaves de metal pesadas conosco. Além disso, as chaves tradicionais podem facilmente ser extraviadas, mas isso não pode acontecer com as fechaduras de código.

Vantagem do bloqueio de código operado por toque

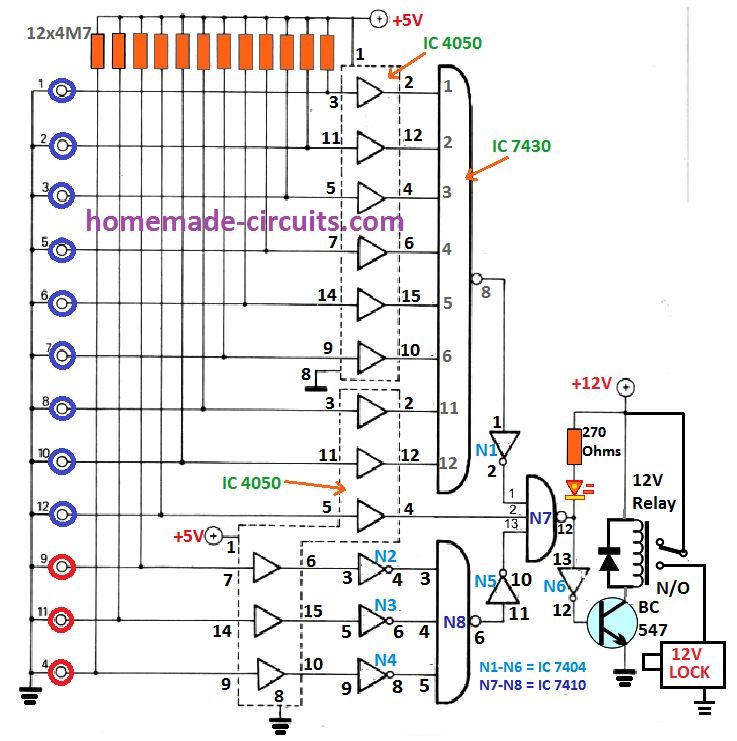

O diagrama de circuito abaixo apresenta uma trava de código que permite que ele seja aberto por meio de um código efetivo de três dígitos. Mas, essa fechadura específica realiza essa função em uma técnica um tanto não convencional e única. Neste sistema, 3 dígitos devem ser tocados simultaneamente, o que significa que três dedos devem tocar em 3 botões de código designados simultaneamente.

Qualquer dedo tocando o botão incorreto simplesmente não permitiria que o relé atuasse. Como o diagrama indica claramente, está fora de questão para um intruso especular a partir do layout da fechadura exatamente como ela pode ser decodificada.

Esta característica particular, juntamente com a enorme variedade de possibilidades de combinação, torna extremamente difícil para um espectador decifrar o código de bloqueio. Outra vantagem é que envolver 3 dedos juntos ajuda a cobrir o teclado e oculta a operação do código de um espectador, e a pessoa acha extremamente difícil entender quais 3 pads foram tocados pelo proprietário.

IMG 6245A3413783C
CIRCUITO DE INTERRUPTOR DE BLOQUEIO DE CÓDIGO OPERADO POR TOQUE 6

Como funciona

Em todos os 5 CMOS ICs são usados ​​aqui. Todas as portas do IC 4050 são usadas como buffers cujas entradas podem ser vistas conectadas com os teclados de toque.

Esses buffers garantem que a operação de toque seja efetivamente convertida em sinais de saída lógicos sem qualquer mau funcionamento. Porque nosso dedo pode ter níveis de resistência e pressão variados, fazendo com que a saída oscile e gere saídas flutuantes. Os buffers garantem que isso nunca aconteça, independentemente da variação de toque.

O único critério é o número do código que deve ser tocado simultaneamente sem falhas para que a fechadura abra.

A saída dos buffers é ainda conectada com o Hex Inverter IC 7404 e os ICs do processador 7430, 7410, que finalmente executam a ativação do relé quando o código é grampeado corretamente. Um abridor de porta eletrônico pode ser configurado com os contatos do relé para implementar as operações de abertura e fechamento da fechadura.

O código para a ilustração do circuito mostrado é 9-11-4. Sempre que os teclados de código deste programa são tocados simultaneamente com os dedos, as entradas de N2, N3 e N4 transformam a lógica ‘0’; consequentemente, as três entradas de N8 e a saída de N5 criam uma lógica ‘1’. Assumindo que nenhum dos outros teclados são grampeados, exceto os codificados, todas as entradas do portão N7 permanecem lógico ‘1’, o que resulta na ativação do relé e na iluminação do LED. O relé pode ser empregado para operar um mecanismo elétrico de abertura de porta para abrir a fechadura.
