Esta barra de luz LED com recurso regulável permitirá ao usuário ajustar o brilho da lâmpada em 4 etapas, com controle de iluminação de 100%, 50%, 10% e 0% em cada etapa subsequente.
A ideia foi pedida por um dos ávidos leitores deste blog. Aqui está o conceito de trabalho necessário.
Olá Swag!
Eu tropecei em sua página da web enquanto procurava uma solução para fazer uma lâmpada de led de toque eficaz.
Na verdade, o que meu pai usa à noite foi kaput. Então eu pensei por que não torná-lo um – sendo um engenheiro no passado.
Barra de luz led regulável por toque do NTE. Eu amo como ele é construído e eu gostaria de usar isso como referência para fazer uma lâmpada noturna para meu pai, que é velho e precisa dela à noite….
Pretendo usar uma lâmpada de Led regulável ou uma fita de led para fazer a lâmpada.
Se você puder me ajudar com o circuito e talvez um tipo de tutorial, já que estou fora disso há muito tempo, realmente significaria muito.
Monish
O design
O projeto básico do circuito de barra de luz LED regulável por toque proposto pode ser visto no diagrama de blocos abaixo:
O sensor de toque converte o sinal de toque do dedo minúsculo em pulsos elétricos amplificados. O estágio do contador da próxima década converte esses pulsos em níveis lógicos de mudança em suas saídas. Esses pulsos lógicos de deslocamento são alimentados aos drivers de LED correspondentes que convertem esses sinais em tensões sequenciais variáveis para o estágio de LED.
As tensões variáveis do estágio do transistor que são definidas em níveis especificados fazem com que os LEDs iluminem com diferentes níveis de luz ou brilho, realizando o efeito dimerizável nos LEDs.
Como funciona o circuito

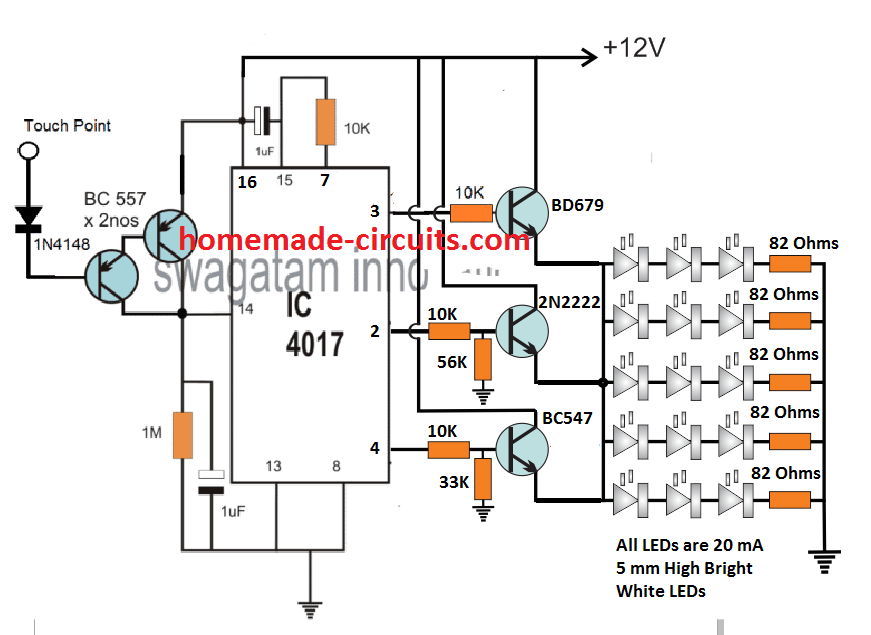

Referindo-se ao diagrama de circuitos acima, o funcionamento básico do circuito pode ser entendido com a ajuda dos seguintes pontos:
Os dois transistores BC557 no lado esquerdo do diagrama formam o estágio do sensor de toque.
Pequenos pulsos elétricos do dedo são amplificados para o nível de alimentação e aplicados à entrada do relógio do IC 4017.
O IC 4017 é uma divisão de 10 estágios por 10 contador de décadas Johnson, que responde a esses sinais de entrada e os converte em uma lógica ALTA de deslocamento em seus pinos de saída de 3 a 4.
Inicialmente, quando o circuito é alimentado, o 1uF no pino 15 do IC redefine o IC para que a lógica HIGH seja definida em seu primeiro pino de saída #3.
Devido a isso, o estágio do transistor BD670 correspondente conduz e ilumina o conjunto de LEDs de forma brilhante. O BD670 sendo um dispositivo Darlington ilumina os LEDs com alto brilho. Nesta fase o brilho dos LEDs é máximo também porque o BD670 não possui divisor de potencial em sua configuração básica. Isso permite que ele forneça 11 V ótimos da alimentação de 12 V para os LEDs em corrente total, iluminando o array com brilho total.
Quando o sensor de toque é tocado, o contador de décadas responde e faz com que sua lógica de saída mude do pino 3 para o pino 2.
Isso desliga o estágio BD670 e alimenta o estágio do transistor pin2, que também é conectado como um seguidor de emissor. Portanto, agora o transistor 2N2222 torna-se responsável por iluminar a matriz de LEDs. No entanto, como a base do seguidor de emissor 2N2222 é equipada com um divisor de potencial que cria cerca de 10 V em sua base, faz com que o emissor do 2N2222 tenha uma tensão de emissor diminuída, em torno de 10 V.
A redução de 1 V da alimentação dos LEDs, diminui a iluminação e diminui o brilho do LED para 50% menos do que o nível original.
Em seguida, quando o sensor de toque é tocado novamente, muda a lógica HIGH do pino 2 para o pino 4 do IC. Da mesma forma, agora o estágio do driver BC547 é ativado e assume o trabalho de iluminar os LEDs. Mas, novamente, devido a um divisor de potencial em sua base definido para gerar aproximadamente 9 V de saída no emissor, faz com que os LEDs diminuam ainda mais nos 10% mais baixos de seu nível total original.
Depois disso, quando o touch pad é tocado, o sinal do relógio no pino 14 do IC muda a lógica HIGH do pino 4 para o próximo pino subsequente, que é o pino 7.
No entanto, uma vez que o pino #7 está conectado com o pino #15 de reset, faça com que a saída do IC volte ao pino #3. Isso permite que os LEDs voltem a acender com brilho total.
Isso significa que a barra de luz de tubo regulável não possui uma etapa de desligamento na faixa sensível ao toque.
Se você deseja ter a função de desligar no último estágio, após a etapa do pino 4, você pode conseguir isso simplesmente substituindo o pino 7 pelo pino 10. Ou seja, o pino 15 agora se conecta ao pino 10 através do resistor de 10K. Isso permitirá que a ação do terceiro toque DESLIGUE toda a barra de LEDs, e o próximo toque subsequente restaurará novamente os LEDs ao seu nível de brilho total.
