Circuito Indicador de Alerta Vazio de Gotejamento do Paciente

Neste post, aprenderemos sobre um mecanismo simples e um circuito que permitirá que o sistema de garrafa de gotejamento IV de um paciente soe um alarme sempre que estiver quase vazio e precisar de uma substituição.

O circuito de alerta ajudará os médicos e os funcionários envolvidos a se concentrarem em outros assuntos importantes enquanto os sistemas de gotejamento estiverem ativos, pois após a instalação desta unidade eles não precisarão verificar com frequência e se preocupar com o nível do líquido dentro dos frascos de gotejamento conectados com os pacientes.

Configurar configuração

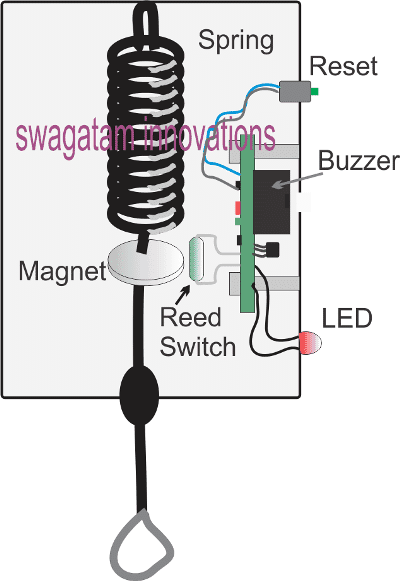

O indicador de alerta de alerta de frasco de gotejamento IV proposto é configurado usando um estágio de mola mecânica acoplado a um estágio eletrônico, conforme mostrado abaixo:

IMG 62449F1B575DD

Na figura acima podemos ver as seguintes coisas:

Um mecanismo de mola adequadamente selecionado fixado na superfície superior de um invólucro de plástico.

A extremidade inferior da mola é terminada adequadamente fora do gabinete com um gancho para pendurar a garrafa de gotejamento.

Dentro do invólucro, a extremidade da mola pode ser vista presa com um imã permanente, de modo que sob carga o imã fique na posição indicada, e na presença de uma carga que pode ser uma garrafa de gotejamento cheia do líquido de gotejamento, o imã é deslocado para uma posição inferior e afastada de sua posição original.

Também podemos visualizar um interruptor reed posicionado próximo ao ímã em sua posição inicial sem carga.

Os terminais da chave reed podem ser vistos conectados com um circuito montado sobre uma PCB e a PCB aparafusada dentro do gabinete conforme mostrado no projeto.

Existem dois itens adicionais na forma de um botão de reinicialização, uma campainha e um LED que se tornam as partes salientes externas da PCB.

Na seção seguinte, aprenderemos como a configuração acima funciona em conjunto com o circuito da campainha de aviso, dentro do gabinete.

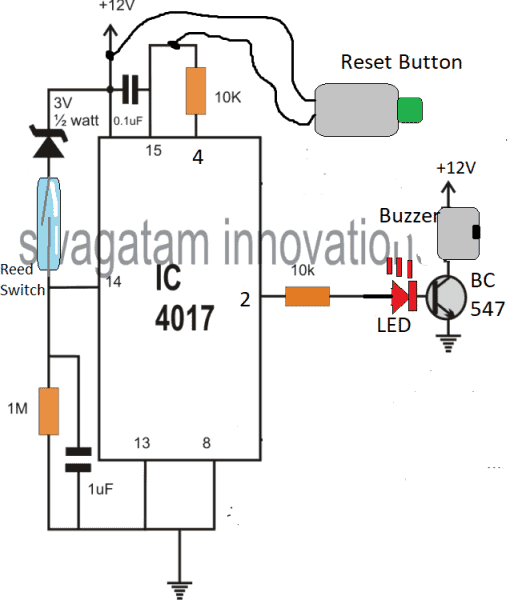

Como funciona

IMG 62449F1BB224F

O princípio de funcionamento do indicador de aviso de gotejamento é realmente muito simples:

Referindo-se à imagem acima, inicialmente sem uma garrafa de gotejamento cheia pendurada e o circuito ligado, o circuito permanece inativo, mas entra em posição de espera.

Nesta posição, o ímã fica próximo ao reed switch na posição fechada, o que causa uma alimentação positiva no pino 14 do IC 4017. No entanto, isso não força o IC 4017 a mudar sua sequência lógica de saída, porque simultaneamente a alimentação também é reiniciada o pino 15 do IC através do capacitor de 0,1uF conectado.

Agora, quando a garrafa de gotejamento está presa ao gancho, a mola é puxada para baixo, causando um deslocamento do ímã para longe do interruptor reed.

A chave reed abre instantaneamente, removendo a alimentação positiva do pino 14 do IC 4017.

A saída do IC 4017 ainda mantém sua condição inicial, ou seja, a lógica permanece na pinagem do pino 3 não utilizada, devido à alimentação negativa do resistor de 1M.

Vamos supor que o fluido de gotejamento seja usado pelo paciente e gradualmente se aproxime da condição de vazio.

Assim que este atinge o nível vazio, o ímã agora se posiciona novamente em seu ponto original, onde encontra o interruptor reed.

Os contatos reed agora fecham novamente, causando um pulso positivo no pino 14 do IC 4017.

Desta vez, o IC reage a este sinal e muda a lógica alta de seu pino 3 não utilizado para o pino 2.

O transistor no pino 2 agora é ativado e liga o alarme da campainha, alertando o membro interessado nas proximidades sobre o frasco de gotejamento vazio. O LED em série com a base do transistor também acende fornecendo uma indicação de aviso adicional.

A campainha continua a zumbir e é mantida na posição ativada até que o membro em questão venha e pressione o botão de reset para reverter o circuito em sua posição de espera anterior.

Nesta posição, a unidade permite a substituição da garrafa de gotejamento vazia por uma garrafa de gotejamento recém-cheia, para que o ciclo possa continuar novamente conforme explicado nos parágrafos anteriores.

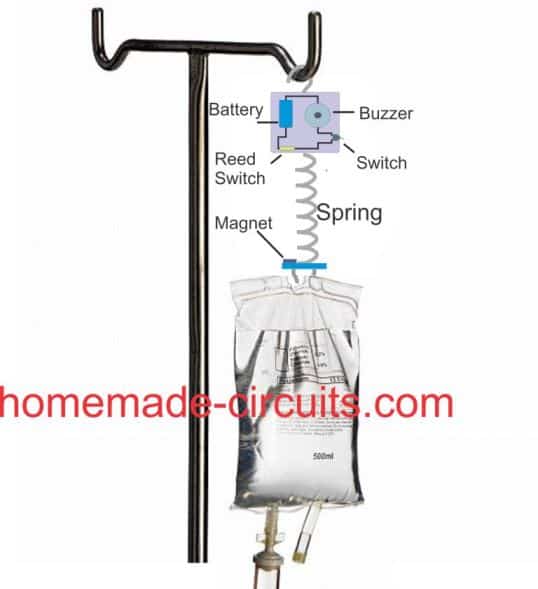

Abordagem Mecânica Simples

A ideia é muito simples. O gabinete superior consiste em uma campainha, conjunto de bateria com um relé de palheta em série e um interruptor ON/OFF. O relé reed está posicionado em um dos cantos inferiores do gabinete.

Um mecanismo de mola é fixado na extremidade inferior do gabinete com um ímã, de modo que, quando não há gotejamento, o ímã se alinha bem próximo ao relé interno de palheta.

Inicialmente, o interruptor ON/OFF é mantido na condição de desligado, e é ligado quando o gotejamento é pendurado e a mola é puxada para baixo, afastando o ímã do interruptor reed.

Agora, à medida que o líquido de gotejamento se esvazia, seu peso diminui e ele começa a se mover para cima devido à tensão da mola, até que finalmente o líquido quase supera movendo o ímã para perto da palheta. O interruptor reed agora fecha ligando o buzzer.

ALARME DE GOTEJAMENTO MECÂNICO
