O circuito eletrônico de campainha de 2 tons é projetado em torno do popular IC 555. O IC 555 é amplamente aplicado em inúmeras variedades de temporizadores e também como um circuito oscilador básico. Neste projeto em particular, as funções de temporizador e oscilador do CI são utilizadas.
Assim que o botão indicado é pressionado com o dedo, o IC 555 começa a oscilar com uma frequência específica (tom), e assim que o botão é solto, a frequência muda, modificando o som do tom e o IC agora continua gerando este segundo tom por um período de tempo específico, conforme determinado pela constante de tempo RC do IC.
Assim, quando o botão da campainha é pressionado uma vez, obtemos um som de campainha de dois tons do alto-falante que está diretamente conectado ao pino 3 do IC e operado diretamente pela saída do IC 555.
Como funciona o circuito

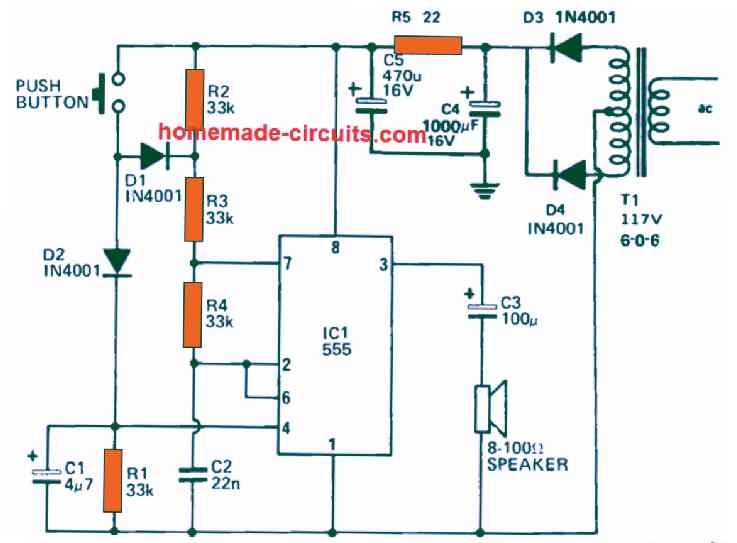

Referindo-se ao diagrama abaixo, o funcionamento deste circuito de campainha de dois tons pode ser entendido com a ajuda dos seguintes pontos:
O capacitor C2 é carregado no início e a carga atinge o nível de alimentação de +9V através dos resistores R2, R3 e R4.
No entanto, como a extremidade superior do capacitor está ligada ao pino 2 e ao pino 6 do IC, portanto, assim que a tensão no capacitor tende a atingir o nível de 6V, os dois comparadores internos do IC ficam acima de seus nível de limite, fazendo com que o IC 555 no pino 3 fique baixo, o que, por sua vez, resulta na ativação do transistor interno do IC. A ação causa um curto-circuito no pino 7 do IC ao terra.
Mas, como o pino 7 está ligado na junção dos resistores R3 e R4 e C2, agora começa a ser descarregado por meio do resistor R4.
Durante este processo, assim que a tensão armazenada dentro de C2 tende a cair abaixo de 3 V, faz com que a saída do IC suba novamente, desligando o transistor interno do IC. Isso, por sua vez, imediatamente faz com que C2 comece a carregar novamente por meio do resistor R2, R3 e R4.
Essa sequência de ação continua se repetindo continuamente, o que causa a geração de uma forma de onda triangular em C2, criando um trem de pulsos no pino 3 de saída do IC.
Este trem de pulsos que sai do pino 3 do CI pode ser visto configurado com um alto-falante por meio do capacitor C3.
O capacitor C3 garante que o componente dc presente na tensão de saída do pino 3 não atinja o alto-falante e, assim, evita que o alto-falante queime.
O capacitor C2 gera a forma de onda triangular enquanto carrega de 3 V a 6 V e enquanto descarrega de 6 V a 3 V.
Se você deseja alterar o tom do circuito da campainha de porta de dois tons, para um tom diferente, basta ajustar os valores dos resistores R2, R3, R4 ou simplesmente alterar o valor de C2 adequadamente até que a saída do tom desejado seja alcançou.

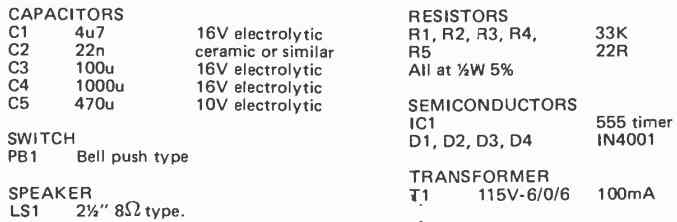

Lista de peças
