Como reparar morcegos mata-mosquitos

Reparar um morcego de mosquito é um processo no qual um morcego de mosquito com defeito é verificado quanto a falhas usando medidores e restaurado à sua condição de trabalho anterior.

Este post fornece algumas dicas gerais sobre como reparar um morcego ou raquete mata-mosquitos, através de etapas rápidas.

As raquetes de mosquitos hoje tornaram-se uma ferramenta indispensável em todas as casas, simplesmente porque não apenas nos fornece uma maneira eficaz de exterminar mosquitos, o processo também cria uma sensação de diversão e satisfação.

No entanto, esses dispositivos parecem ter uma desvantagem, eles ficam danificados ou não funcionam muito rapidamente. Isso geralmente ocorre devido ao manuseio incorreto ou a alguns pequenos problemas técnicos internos.

Vamos discutir algumas dicas gerais sobre as possíveis falhas com um morcego mata-mosquitos e maneiras de investigá-las e repará-las rapidamente.

Seria interessante saber que 90% das vezes as falhas associadas a um morcego mata-mosquitos danificado são devido a rede de malha em curto ou bateria esgotada.

90% of the time the fault is not associated with the circuit board or its components.

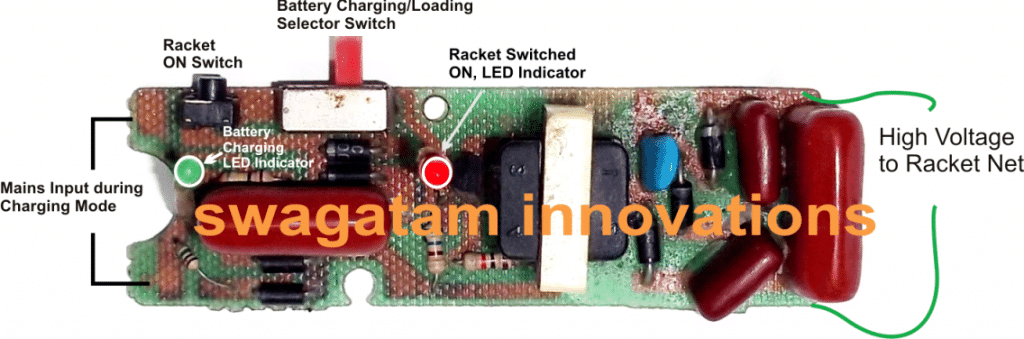

Como é um circuito de raquete de mosquito

IMG 6243D336977C3

Na imagem acima podemos ver uma placa de circuito comercial de um morcego mosquito, preenchida com muitos estágios e componentes eletrônicos.

Se você achar que seu morcego não está mais funcionando (sem luzes, sem faíscas), provavelmente nenhuma das peças do circuito pode estar com defeito ou danificada.

Não jogue ou entregue em uma loja de sucata porque na maioria das vezes a falha em um morcego de mosquito é muito básica, que pode ser facilmente reparada em casa usando ferramentas comuns, como ferro de solda e um multímetro.

Frequentemente, é a bateria que está completamente esgotada ou pode ter deixado de responder aos ciclos de carregamento.

Como solucionar problemas

Para solucionar problemas e reparar o seu mosquiteiro, você precisará de um ferro de solda, um multímetro e alguma experiência anterior com montagem e solda eletrônica.

Se você é totalmente novo nisso, essas operações podem não ser recomendadas para você.

A seguir, siga os passos descritos abaixo:

  • Com muito cuidado e concentração, abra o compartimento do morcego e remova a placa de circuito. Isso normalmente é feito removendo alguns parafusos na alça do bastão.
  • Antes de desconectar os fios, tire uma foto instantânea das várias conexões de fio em seu telefone celular para que você possa consultar a foto caso esqueça alguma das conexões.
  • Depois disso, o primeiro passo seria desconectar a bateria da placa dessoldando os pontos soldados. Da mesma forma, desconecte o fio de alta tensão da placa associada à malha da raquete.

Verifique a bateria

  • Em seguida, verifique a tensão no fio da bateria desconectado através da faixa V do seu DMM. A leitura deve ser em torno de 3V. Uma bateria danificada pode mostrar abaixo de 2V, indicando que a bateria precisa ser substituída.
  • Se ele mostrar 3V, conecte-o novamente com a PCB e meça as linhas de alimentação do lado CC na PCB com o botão pressionado. Se a bateria tiver perdido sua capacidade de fornecimento de corrente, você poderá perceber que a tensão cairá drasticamente, novamente, isso pode indicar os sinais de uma bateria danificada.
  • No caso acima, remova a bateria e conecte a placa de circuito com um 3V DC externo de uma fonte de alimentação AC para DC.
  • Muito provavelmente, agora a linha de alimentação CC do PCB mostrará 3V perfeitos.

Verifique a tensão do arco de saída

Em seguida, é hora de verificar as operações do lado de alta tensão, que devem ser verificadas com cautela usando a faixa DC 1000V em seu DMM.

Tome cuidadoe certifique-se de que nenhuma parte do seu corpo toque este lado, o que poderia causar um choque elétrico doloroso.

Comece, pressionando o interruptor relevante ou o botão de pressão e verificando a resposta.

Se o medidor mostrar uma alta tensão, o problema pode ser considerado resolvido.

Para confirmar ainda mais as ações, tente curto-circuitar os terminais laterais de alta tensão manualmente com um pedaço de fio flexível. Deve responder com uma faísca poderosa confirmando o bom estado de funcionamento da placa.

Como é garantido que o dispositivo precisa de uma nova bateria, substitua-a por uma nova. Obtenha uma nova bateria, conecte os fios nos respectivos pontos e reconfirme o procedimento. Uma vez feito isso, agora você pode consertar os fios de acordo e restaurar a placa dentro do gabinete e apertar os parafusos.

Você acabou de consertar seu morcego mosquito.

Verifique conexões soltas ou pontos de solda

Em alguns casos, você pode achar que a bateria está boa e a rede mesh também não está danificada, mas nenhuma resposta da unidade.

Em tais situações, você pode querer confirmar as várias juntas e pontos de solda fracos. Retoque todos os pontos de solda possíveis com seu ferro de solda e fio de solda, para que todas as juntas sejam renovadas.

Se o problema for com um ponto de solda ou conexão ruim, esta ação pode resolver rapidamente o problema e restaurar a condição de funcionamento de sua raquete de mosquito.

Procure por rede de malha amassada

Este é outro grande problema que faz com que um morcego de mosquito pare de funcionar e esgotar a bateria rapidamente. É uma malha de morcego deformada ou esmagada.

Muitas vezes, enquanto caçamos o mosquito, tendemos a acertar o morcego em superfícies duras ou superfícies irregulares, causando um amassado ou depressão na rede do morcego. Isso, por sua vez, faz com que a porção da malha fique deprimida e se aproxime da rede central.

Quando isso acontece, as faíscas conseguem um caminho fácil por esses pontos próximos “curtos”. Esta situação torna as operações de zapping ineficazes, permitindo que o mosquito escape ileso entre a rede.

Uma maneira rápida de verificar o problema acima é observar cuidadosamente a rede de morcego na escuridão com o botão pressionado.

Você pode testemunhar imediatamente um arco brilhante perto do amassado, indicando uma faísca vazando na área amassada.

Uma vez localizado o ponto, verifique a área cuidadosamente e corrija a falha endireitando suavemente a seção de malha torta com uma chave de fenda. Isso tornará rapidamente o morcego em condições de trabalho e restaurará a eletrocussão rápida do mosquito.

IMG 6243D3371502E

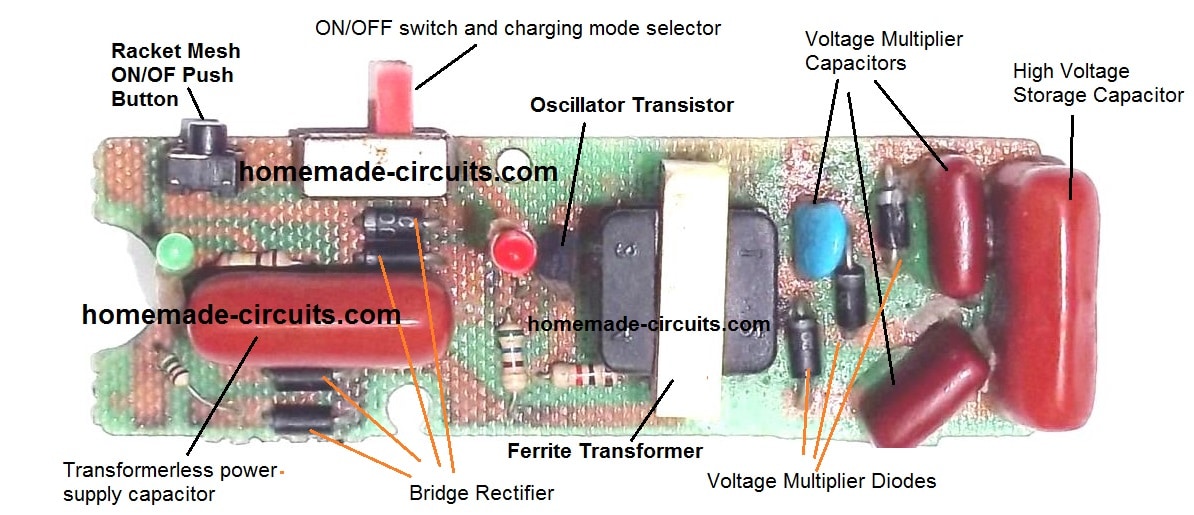

PARTES DA RAQUETE MATA-MOSQUITOS

Falhas na placa de circuito

Falhas em uma placa de circuito de morcego mata-mosquitos pode ser muito raro. Porque o circuito é operado com uma bateria de 3V, enquanto a maioria das peças são classificadas em níveis muito mais altos.

Basicamente, esse tipo de circuito funciona usando um oscilador de bloqueio para pulsar um transformador de ferrite de alta tensão. Aqui, o principal componente ativo é um pequeno sinal BJT que opera de forma push-pull para criar os pulsos necessários através do enrolamento do transformador.

Se nenhuma das idéias de solução de problemas mencionadas acima funcionar, você pode começar a verificar a placa de circuito para uma possível falha.

Conforme especificado anteriormente, comece reforçando todos os pontos de solda com novos retoques de solda.

Verifique se o problema foi resolvido ou não. Caso contrário, remova o transistor e verifique-o com um multímetro. Se você achar a leitura suspeita, basta substituí-la por um transistor idêntico ou um equivalente próximo. Principalmente este transistor será um NPN e qualquer equivalente tendo
classificação de tensão do coletor/emissor em torno de 30V e corrente de 200mA pode ser usada como substituto.

A faixa pode incluir transistores como 8050, BEL188, 2N2222, SL100, BC182, BC338. Mais equivalentes podem ser encontrados através desta imagem:

Verificando os diodos

Se a substituição do transistor não ajudar, verifique os diodos removendo cada um separadamente. O lado secundário pode ser especialmente propenso a falhas nos diodos devido à alta tensão.

Portanto, verifique cuidadosamente os diodos secundários e substitua o defeituoso por um novo equivalente.

Um capacitor também pode estar com defeito

As unidades comerciais são notórias por utilizar componentes de baixa qualidade e baratos, a fim de aumentar a margem de lucro. Isso pode fazer com que um dos capacitores de alta tensão fique com defeito. Um capacitor defeituoso pode dar origem a dois tipos de problemas em um morcego mata-mosquitos.

No lado secundário, isso pode resultar em uma saída de baixa tensão ou suprimida e, no lado primário, um capacitor defeituoso pode impedir que a bateria seja carregada de maneira ideal ou inibir completamente o processo de carregamento.

No lado secundário, um capacitor defeituoso pode fazer com que as faíscas de saída fiquem fracas e fracas. Se o seu medidor lê o secundário do transformador produzindo uma quantidade razoável de tensão que pode estar em qualquer lugar entre 300V a 700V, mas os terminais finais gerando menos, então a falha pode estar em um dos capacitores ladder.

Supondo que você já tenha verificado os diodos ou substituído por novos, é hora de verificar os capacitores associados e substituir o defeituoso por um novo. A verificação pode ser feita removendo o capacitor e testando-os com um medidor de capacitância.

Bateria não carrega

No parágrafo acima, o capacitor defeituoso estava no lado secundário, responsável por uma tensão de saída suprimida. No lado primário também você pode ver um capacitor de alta tensão que é empregado para criar uma fonte de alimentação barata de 220V sem transformador.

Esta fonte de alimentação destina-se principalmente a permitir um carregamento lento da bateria. Se este capacitor estiver com defeito, nenhuma voltagem chegará à bateria, ou a voltagem pode ser insuficiente, causando um carregamento ineficiente da bateria. Verifique e substitua-o por um novo e verifique verificando a tensão nos pontos que levam aos terminais da bateria.

Lembre-se de que o carregador sem transformador explicado acima não está isolado da tensão da rede, portanto, é letal ao toque, proceda com muito cuidado ao testar este estágio.

Falhas Diversas

Nas seções acima, falamos sobre as principais e as falhas mais prováveis ​​que podem tornar os morcegos inoperantes. No entanto, pode haver outras falhas, resultando no desligamento completo do morcego swatter.

Uma das razões básicas pode ser um mau funcionamento ou um interruptor quebrado. Uma raquete de mosquito normalmente terá dois interruptores. Uma delas é uma chave seletora ou a chave LIGA/DESLIGA.

Quando este interruptor está na posição ON, o bastão entra em modo de espera. Nesta posição, o segundo interruptor, que é um botão de pressão, fica habilitado e permite que o usuário o pressione para ativar a malha de morcego para as ações de eliminação de moscas necessárias.

Na posição OFF o selector desliga e desactiva completamente o bat, e simultaneamente liga e permite o carregamento da bateria quando o aparelho está ligado à tomada.

Se algum desses interruptores apresentar defeito, as operações do bastão explicadas acima podem ser prejudicadas.

Reparar um interruptor defeituoso em um morcego de mosquito é realmente muito fácil. Desconecte os fios de conexão relevantes dessoldando-os do switch e, em seguida, verifique a continuidade no terminal do switch com um DMM, na faixa de diodo.

Uma leitura de curto-circuito ou perda de continuidade no medidor confirmará um interruptor danificado. Remova e substitua-o por um novo para concluir a reparação do morcego mata-mosquitos.

Para você

Então pessoal, essas foram algumas dicas sobre como consertar de forma rápida e sensata um mata-moscas ou raquete de mosquito em casa usando ferramentas comuns. Se você tiver alguma dúvida específica sobre este tema, envie-a através dos comentários abaixo, tentarei resolvê-la o mais rápido possível.
