Circuito de carregador de bateria automático de 3v, 4.5v, 6v, 9v, 12v, 24v com indicador

Um circuito de carregador de bateria de voltagem automático multifuncional é discutido na publicação a seguir; O circuito pode ser modificado de várias maneiras diferentes, dependendo dos requisitos e aplicações individuais.

O circuito a seguir permitirá carregar qualquer bateria de 1,5V a 24V simplesmente configurando uma determinada predefinição.

Como funciona usando o LM3915 IC

A operação do circuito pode ser entendida com os seguintes pontos: IC LM3915, que é um chip de exibição de tensão de ponto / barra, forma a seção principal do circuito.

O IC possui dez saídas de incremento linear que são sequenciadas uma após a outra em resposta a um potencial crescente alimentado em seu pino nº 5. Portanto, a sequência de saída corresponde ao nível de tensão instantânea no pino de “entrada de sinal” fora do pino IC.

A predefinição de 10 K associada ao IC acima é configurada com base na tensão da bateria a ser carregada. Depois disso, os LEDs conectados à saída indicam linearmente o nível de carga da bateria, acendendo em seqüência e, finalmente, quando o último LED que ocorre quando a bateria está totalmente carregada acende, o SCR é acionado, encerrando o processo de carregamento. permanentemente até que a energia seja restaurada.

  • Descubra a mais ampla gama de circuitos de carregador de bateria automático

O estágio que compreende o IC LM338 é um IC regulador de tensão padrão, a predefinição associada ao IC é configurada de acordo com o limite de carga total exigido da bateria conectada. O transistor BC547 fornece 3V fixos para os LEDs conectados para controlar a dissipação do IC.

O transistor BC557 permanece desligado enquanto o último LED do array que pode ser selecionado para indicação de carga completa não estiver aceso. Assim que o último LED de “carga completa” acender, o BC557 também acenderá, acionando o SCR.

O SCR aterra instantaneamente o pino ADJ do LM338, desativando completamente o IC e a saída da bateria. A bateria agora pára de receber qualquer voltagem e, portanto, não pode ser sobrecarregada.

Como configurar este circuito

O circuito pode ser usado para carregar baterias de 1,5V, 3V, 6V, 9V, 12V, 15V, 18V, 21V e 24V, na verdade, qualquer voltagem que possa estar entre 1 e 24V. Suponha que você queira carregar uma bateria de 6V, o nível de carga total dessa bateria seria 7V.

A configuração do circuito pode ser feita da seguinte maneira:

  1. Não conecte a bateria inicialmente e também mantenha a porta do SCR desconectada da rede BC557. Aplique um potencial CC relativamente mais alto à entrada do IC LM338, pois pode ser uma entrada de 9V ou 12V.
  2. Ajuste o 10K padrão abaixo do LM338 para que os pontos terminais da bateria recebam uma saída de 7V.
  3. Agora ajuste o 10K padrão abaixo do IC LM3915 para que o último LED acenda nesta tensão, ou seja, aplique 7V.
  4. Restaure a conexão da porta SCR de acordo com o diagrama do circuito. É isso aí, o circuito está pronto agora.
  5. Durante o processo de carregamento, cada LED corresponderá a 7/10 = 0,7 volts, o que significa que o 7º LED acenderá a 5V e, com um aumento de 0,7V, o LED traseiro acenderá e a sequência passará de 7t para 8 para 9 e finalmente para o décimo LED desligando o circuito e carregando a bateria.

Como alternativa, se você estiver interessado em responder ao circuito com todas as baterias de 3V a 12V, poderá ajustar a predefinição do LM3915 para que o último LED acenda até 14,4V.

Agora, cada pinagem do IC correspondente ao LED correspondente seria sequenciada a uma taxa de 14,4 / 10 = 1,4V; portanto, para uma bateria de 6V, a pinagem do LED de carga total seria 7 / 1,4 = 5, o que significa que o quinto LED aceso indica que a bateria de 6V conectada agora está totalmente carregada.

Para ativar o corte automático para a situação acima, basta certificar-se de que a base BC557 esteja conectada ao quinto pino do IC LM3915 da esquerda para a direita.

Para uma bateria de 9V, seria 9 / 1.4 = 6.4º LEd, o que significa que quando o 6º LED está totalmente aceso e o 7º LED mal pisca, o 7º LEd pode ser selecionado e conectado à base BC557 para adquirir o corte automático necessário.

Diagrama de circuito

3v, 4.5v, 6v, 9v, 12v, 24v, carregador de bateria automático com circuito indicador

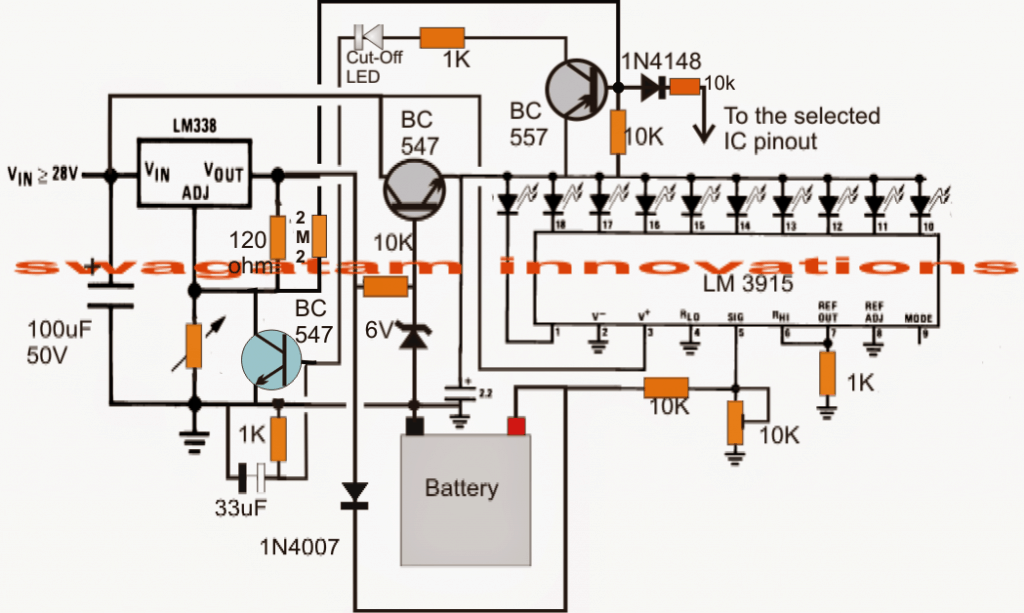

Usando trava de transistor em vez de SCR

Se o circuito acima não responder com um SCR, o seguinte circuito que usa uma trava de transistor pode ser usado:

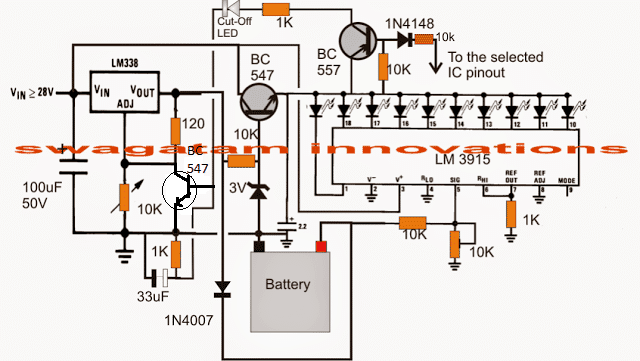

Para uma função liga / desliga automática

Se você desejar que o circuito do carregador de bateria multifuncional acima pare o carregador enquanto a bateria atingir o limite de troca total, ligue rapidamente a carga quando a bateria começar a cair abaixo do limite de carga total e continue com o flip-flop Nesse nível de limite, nesse caso, você pode tentar modificar o design da seguinte maneira:
