O post explica uma configuração de circuito que facilita uma seleção e corte de baixa tensão em várias etapas para a bateria que está sendo usada e monitorada. O circuito foi proposto pelo Sr. Pete.
Especificações técnicas
Caro Swagatam,
Sua assistência durante os últimos dias foi incrível, graças à qual acho que consegui chegar perto desse circuito de corte de bateria fraca de 4 etapas de que preciso.

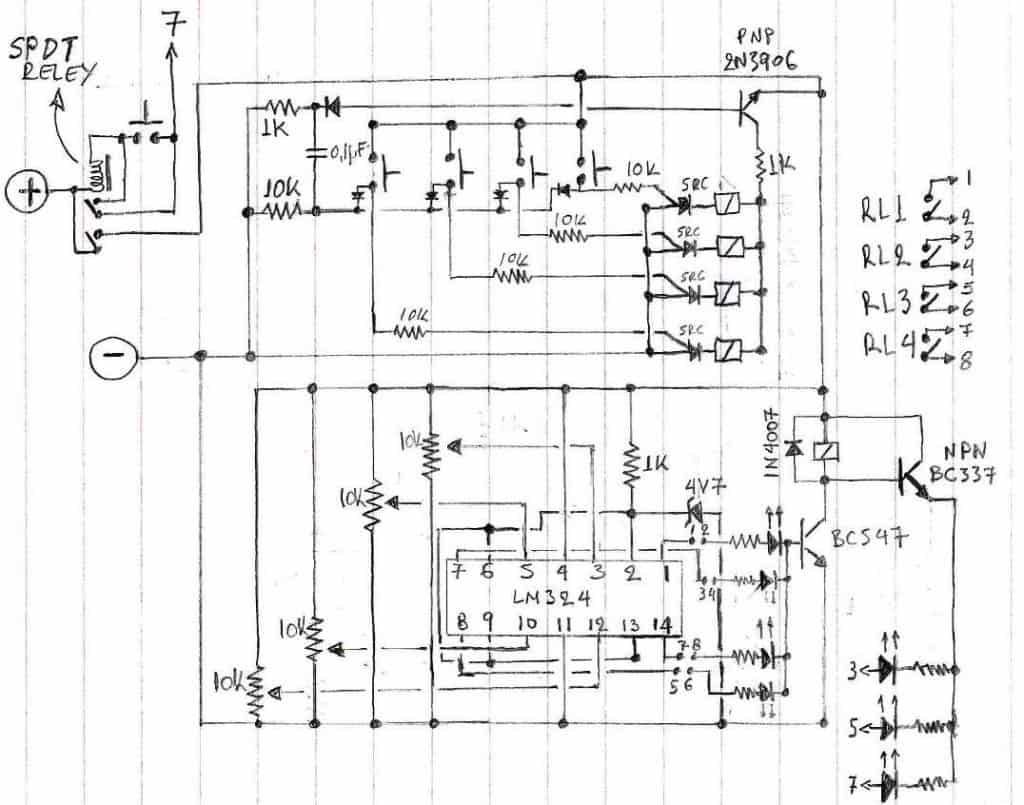

Tendo combinado suas informações, encontrei um circuito seletor em uma fonte diferente e, adicionando minhas próprias ideias, criei o seguinte circuito:
Sei que existem questões que com meu conhecimento não consigo resolver, mas acho que estou perto (vou listar essas questões no final deste post).
Meu conhecimento é limitado (não sou especialista nem iniciante em eletrônica), então gostaria de ouvir sua opinião e recomendações.
No meu entendimento, o que eu espero que faça é o seguinte:
O LM324 monitorará a tensão e desligará o relé na parte inferior de quatro escalas: 18,5-20V, 20-22V, 22-24V, 24-28V ajustado pelas várias predefinições de 10K.
O circuito inicia (bateria cheia) com o relé armado (carga conectada) e o LED 24-28V aceso (conjunto de LEDs do lado esquerdo).
O circuito seletor (parte superior) garante que apenas o OPAMP selecionado arma o relé, embora todas as saídas do OPAMP sejam altas ao mesmo tempo (isso eu preciso para uma função posterior, veja o final do próximo parágrafo).
Durante a descarga, ao atingir 24V, a saída equivalente (1) ficará baixa e o relé desarmará, desconectando a carga. Ao mesmo tempo, o BC337 (NPN) conduzirá e acenderá os três LEDs do lado direito, para indicar as opções de escala disponíveis.
Uma vez que um botão no seletor é pressionado para uma escala inferior (ou seja, 22-24V), o relé no circuito inferior será armado pelo segundo OPAMP (saída 7) e a carga será conectada. O mesmo vale para o LED do lado esquerdo equivalente. O mesmo se aplica para a escala de 20-22V, mas apenas 2 LEDs acenderão do lado direito).
Agora, se a última escala (18-20V) for selecionada, quando 18V for atingido o 4º OPAMP do LM324 desconectará a carga mais uma vez, mas ao mesmo tempo o relé SPDT no canto superior esquerdo da minha imagem que está conectado como um relé de travamento irá desarmar e desligar completamente a energia do circuito para minimizar o consumo, pois a bateria estará profundamente descarregada agora.
Para iniciar o sistema novamente, será necessária a reinicialização manual através do botão próximo ao relé de travamento, uma vez que a bateria seja carregada novamente.
O objetivo deste circuito é para um sistema solar usado para alimentar uma estação de comunicações de emergência. Esta é a razão pela qual não pode ser definido de forma completamente automática.
Embora a descarga profunda das baterias não seja recomendada, nessas estações o operador terá que julgar se deve ou não descarregar profundamente a bateria, caso o tipo de emergência o torne inevitável.
Em situações normais, a energia será cortada em 24V protegendo automaticamente as baterias, mas é importante que o operador tenha a opção de continuar afogando as baterias, se necessário.
Então aqui estão meus problemas de circuito:
1. Tenho medo de que, da maneira como o circuito funciona, as saídas fiquem altas, e não baixas, quando os limites forem atingidos. Se for assim, o circuito não funcionará da maneira pretendida, especialmente a função do relé de trava.
2. Tenho a sensação de que haverá muitas pequenas e grandes falhas em minhas adições ao design. Estou confiante em construí-lo quando tudo estiver projetado, mas projetar circuitos é uma habilidade que só tenho até certo ponto.
3. Gostaria de saber se posso substituir os relés da parte superior do circuito por algum tipo de MOSFET de baixa potência. Se sim, por favor me dê uma dica de como conectá-los.
4. Também estou pensando que a desconexão da carga fará com que o sistema faça algum efeito de perseguição, então gostaria de saber se alguma pequena histerese pode ser adicionada.
Por favor, volte para mim com seus pensamentos; Eu acredito que isso pode ser um circuito útil de corte de bateria fraca de 4 etapas, se já for concluído para muitas pessoas (talvez ajustando os limites para valores mais altos, nem todo mundo precisa drenar tanto suas baterias).
Minha gratidão mais uma vez pelos tons de informações que você me ajudou a coletar durante a semana passada.
Cumprimentos,
Pedro
Diagrama simplificado para o problema de circuito acima [Solved]
Lista de peças
Todos os resistores podem ser de 10K 1/4 watt
Todas as predefinições = 10K
T1, T2 = BC547
Relé = 24V/SPDT
Cr = BT169
IC = LM324
D1 = 1N4007
Z1 = 6V/400mW
