Neste post, aprendemos como fazer um circuito de trava de comutação sequencial de 10 etapas que é usado para ligar 10 amplificadores de alta potência sequencialmente. A ideia foi solicitada pelo Sr. Jerry B. Williams
Circuito para Ligar Amplificadores de Potência em Sequência
Objetivos e Requisitos do Circuito
- Minha pergunta sobre o circuito será mais detalhada do que você realmente gostaria de saber, mas é meu desejo que você entenda toda a minha aplicação. Espero que você possa me ajudar aqui na minha empreitada!!! Primeiro…..eu sou – NÃO – um designer de circuitos!!! Sou – CONSTRUTOR – de equipamentos eletrônicos. Você me dá um esquema e eu posso projetar o PCB – e – o chassi mecânico no qual o PCB irá entrar.
- No entanto, não tenho um entendimento sobre todos os componentes eletrônicos.
- Meu aplicativo de circuito — será usado para ligar sequencialmente os amplificadores de potência de áudio de alta potência usados em sistemas de reforço de som para shows em arenas e estádios.
- Os amplificadores são montados em racks de 19″ e quando a alimentação CA é aplicada aos racks, em vez de TODOS os amplificadores ligando simultaneamente ao mesmo tempo, eu gostaria que os amplificadores fossem ligados sequencialmente com um atraso de tempo .
- Os próprios amplificadores serão controlados por um relé de estado sólido de alta corrente (ou seja, LED). Então, aqui está o que eu gostaria de obter…..
- Um esquema de um circuito de energia sequencial capaz de acionar 10 LEDs. Após o circuito ser energizado com sua tensão CC, haveria um atraso de 3 a 5 segundos para o circuito se estabilizar e então o primeiro pulso “ON” seria iniciado para acender o primeiro LED (que na verdade está dentro do relé de estado sólido). – TODOS – dos LEDs devem permanecer “ON” até que eventualmente sejam “OFF”!!! Após um atraso de 3 segundos, o segundo pulso “ON” é iniciado e então também permanece “ON”.
- Após outro atraso de 3 segundos, o terceiro pulso “ON” é iniciado e também permanece “ON” e a sequência continua até que todos os 10 LEDs (relés de estado sólido) sejam ligados e permaneçam “ON” até que eventualmente sejam “OFF” ” depois que o show termina e os racks de áudio são desligados para serem carregados em seus caminhões. Como mencionei anteriormente, os LEDs acionados são, na verdade, os LEDs dentro de um relé de estado sólido de 25 Amp.
- O lado da carga CA desses relés de estado sólido será conectado a “plugues de tomada de parede” padrão dos EUA no painel traseiro de um chassi de montagem em rack que será montado na parte traseira dos racks do amplificador.
- Eu já entendo que o circuito precisará de sua própria fonte de alimentação CC e estou planejando projetar uma PCB para este circuito e um pequeno módulo de fonte de alimentação CA/CC. Se você me responder diretamente com um e-mail, eu poderia responder com uma fotografia mostrando alguns desses racks de áudio.
- Cada rack produz 10.000 Watts de potência de áudio!!! Eu uso Altium ou CADENCE/OrCAD para meus esquemas e projetos de PCB. Se você não puder me fornecer um esquema de circuito projetado para atender ao requisito detalhado acima, talvez você possa me fornecer o nome de alguém que possa.
- No entanto, como li seu artigo acima, você parece ser bastante capaz no projeto de circuitos de temporização. OBRIGADO!!!
- Um comentário final…..este circuito – DEVE – ser ultra-confiável e – NÃO – falhar, pois qualquer tipo de falha “OFF” poderia facilmente acabar com um grande show de um artista, banda e/ou mundialmente famoso músico!!!
O design

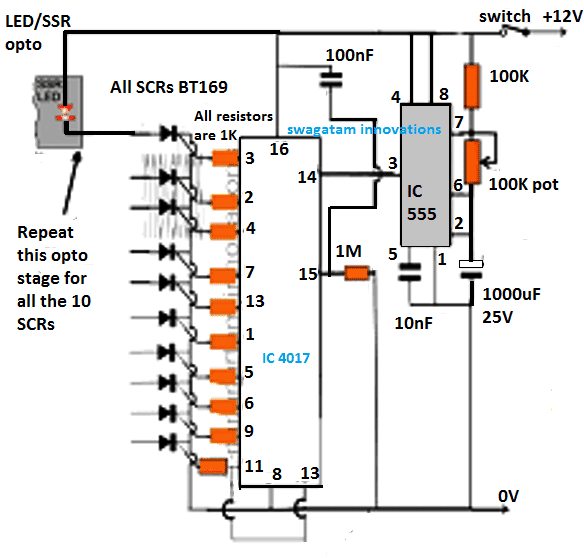

O projeto solicitado para um circuito de chave de trava sequencial de 10 etapas com atraso ajustável é apresentado no diagrama abaixo e pode ser entendido com a ajuda da seguinte explicação:
O projeto de circuito empregado aqui é basicamente um chaser baseado em IC 4017 e IC 555, em que o IC 555 envia os relógios para o pino 14 do IC 4017, permitindo que sua saída gere uma saída de perseguição sequencial em seu pino 3 para
pino nº 11.
No entanto, de acordo com a especificação interna do IC 4017, que é um contador de décadas Johnson de 10 estágios, registrador IC, a lógica de sequenciamento aumenta em suas pinagens de saída desligadas sequencialmente à medida que a lógica salta de uma pinagem para outra.
Para garantir que a lógica de sequenciamento seja travada nas pinagens, introduzimos SCRs para acionar a carga externa. Os SCRs, como sabemos, têm a propriedade de serem travados na comutação CC em resposta a um único gatilho para seus gates, e aproveitamos essa característica deste dispositivo para adquirir as saídas de sequenciamento travadas das pinagens 4017.
Diagrama de circuito
De acordo com a solicitação, o sequenciamento deve congelar quando todas as 10 saídas forem ligadas, conseguimos isso vinculando o pino 11 do IC ao pino 13, o que garante que o IC simplesmente se bloqueie assim que a lógica atingir o último pinagem na ordem: pin#11.
O tempo de atraso para os deslocamentos de sequenciamento pode ser definido ajustando o potenciômetro de 100k associado ao IC 555.
Este circuito cumpre o circuito de trava de comutação sequencial de 10 passos pretendido que é aplicado para amplificadores, no entanto, o design sendo muito flexível pode ser personalizado para qualquer outra necessidade de aplicação semelhante.
Lista de peças
Todos os resistores de porta SCR: 1K, 1/4 watt
Todos os outros resistores também podem ser de 1/4 watt
Todos os SCRs podem ser BT169, o mencionado C106 não é apropriado e deve ser ignorado.
Os módulos SSR podem ser de acordo com a presença do usuário.
