Este circuito de controle de volume de toque possui dois touch pads que permitem ao usuário aumentar ou diminuir o volume de um amplificador de áudio simplesmente tocando nos touch pads relevantes.
As vantagens deste controle de volume de estado sólido são: vida útil muito longa devido à ausência de desgaste, controle de toque rápido e fácil e baixa distorção.
Como funciona o circuito

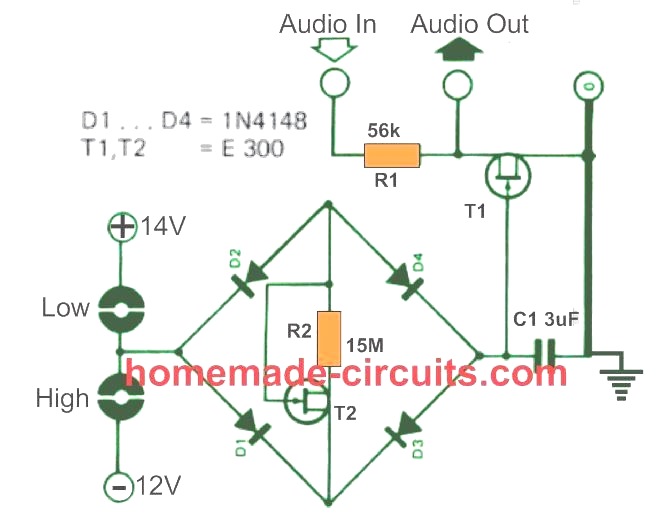

O circuito funciona como um atenuador eletrônico, configurado para detectar e responder ao toque do dedo em touch pads alternativos. O FET T1 é conectado para simular um resistor variável, através de uma rede divisora resistiva T1, R1.
A resistência formada em T1 é determinada pela tensão negativa criada no capacitor C1.
Quando os touch pads associados à linha de alimentação negativa são contatados com o dedo, uma corrente via D2, R2 e D3 carrega o capacitor C1, com um tempo de atraso determinado pelos valores de C1, R2.
Quando a carga negativa desenvolvida em C1 é suficientemente alta, T1 é inibida de conduzir mais, o que permite a passagem de um sinal de áudio não atenuado. Isso permite aumentar o volume
Para reduzir o volume do áudio, basta tocar no par de pads conectado com o lado positivo da fonte.
Isso faz com que C1 comece a descarregar, de modo que T1 fique novamente mais condutora e desvie o áudio para a linha de terra. Isso causa uma quantidade correspondente de atenuação no sinal de áudio e o volume é reduzido proporcionalmente.
A quantidade de volume a ser atenuada ou aumentada dependerá do tempo em que os touch pads são mantidos em contato com o dedo.
O FET T1 simplesmente se comporta como um resistor linear cuja polarização da porta é modulada pela entrada do sinal de áudio.
A distorção de saída é razoavelmente baixa, desde que o sinal de áudio de entrada não exceda o nível de 30 mV.
