O post explica um circuito de controle remoto de celular usando a luz de sua tela. A ideia foi solicitada por Dondon.
Especificações técnicas
Preciso de um circuito parecido com o circuito acima mas vou usar o LED do celular como fonte de luz para poder ligar e desligar a carga pelo celular.
A carga será acionada somente após dois toques do telefone, após o 1º toque o aparelho aguardará o 2º toque em 2 ou 3 minutos ou então o 1º toque será descartado para evitar o acionamento não intencional da carga.
Se possível, a alimentação do IC 4017 é de 3,7V para que eu possa conectá-lo à bateria do celular para preservar o estado de saída em caso de interrupção de energia, a seção do relé pode ser conectada separadamente a 12V para não descarregar a bateria do telefone. Obrigado senhor antecipadamente e mais poder para você!
O design

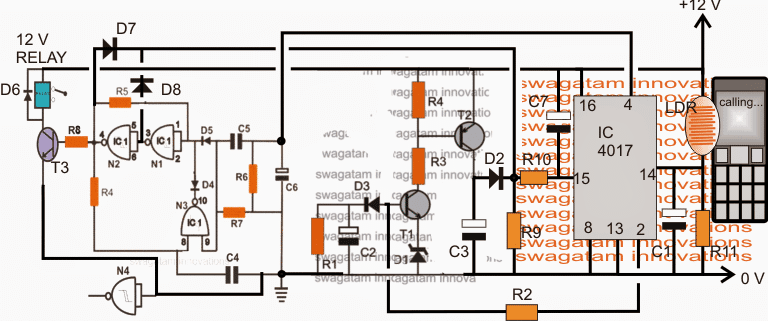

O circuito de controle remoto da luz de exibição do telefone celular proposto pode ser visto no diagrama fornecido. Os detalhes podem ser entendidos a partir da seguinte explicação:
O circuito consiste basicamente em três estágios: o estágio de flip-flop esquerdo usando portas NAND, o estágio de atraso central ON usando BJTs T1, T2 e o lado direito é um estágio de circuito detector e processador de luz usando o IC 4017.
Quando a energia é comutada pela primeira vez, o capacitor conectado no pino 15/positivo do IC 4017 redefine o IC, certificando-se de que, na inicialização, o pino 4 e o pino 2 do IC produzam zero lógico.
Supondo que o display do celular esteja inativo, o LDR é mantido em completa escuridão, garantindo uma condição completamente neutra e desativada do circuito.
Agora suponha que uma chamada seja feita no celular conectado, seu display acende criando uma baixa resistência no LDR que por sua vez permite que um “relógio” positivo atinja o pino 14 do IC 4017.
Isso força o IC a mudar sua lógica alta do pino3 para o pino2. Nesta posição, a duração da luz do visor do telefone celular ou a duração da chamada torna-se irrelevante podem ser ignoradas.
No entanto, a alta no pino2 começa a carregar C2 via R2 para ativar o temporizador de atraso ON composto por T1 e T2.
Suponha que não seja feita mais nenhuma chamada no celular neste estipulado e que o display possa desligar, o pino2 continua carregando C2 até que o nível de potencial na base de T1 suba até um ponto de saturação ligando T1 e T2.
O coletor T2 envia instantaneamente um sinal positivo no pino 15 do IC 4017, forçando-o a redefinir, removendo o pino 2 alto em C2 e restaurando o IC à sua posição de espera anterior.
No entanto, suponha que enquanto C2 estivesse carregando e antes que T1 pudesse realizar outra chamada fosse feita no celular, teria criado outro “relógio” no pino14 do IC4017, forçando sua saída a mudar do pino2 para o pino4.
Na situação acima, a remoção do pino2 alto evita que o temporizador de atraso ON seja ativado e seu papel seja removido nesta situação, mas o deslocamento alto no pino4 envia um pulso positivo para o estágio do flip-flop, fazendo com que o relé mude de estado de N/C para N/O ou vice-versa dependendo de sua situação inicial.
Assim que o flip-flop se engaja e o relé entra no modo invertido, um positivo da saída relevante de N1 ou N2 é realimentado para o pino 15 do IC 4017, redefinindo-o de volta à sua posição de espera original para o próximo ciclo de disparo.
Assim, o relé é ativado ou desativado com sucesso para ligar/desligar a carga conectada com os procedimentos acima.
Todos os pares subsequentes de chamadas feitas no telefone celular do modem dentro do tempo estipulado fazem com que o relé LIGUE e DESLIGUE, que por sua vez é usado para alternar qualquer carga adequada entre os contatos.
A unidade pode ser considerada totalmente infalível devido à incorporação de entradas de sinal temporizadas e emparelhadas do telefone celular.
Lista de peças
R1, R7, R6, R11 = 100K
R2 = 330K
R3, R4, R10, R8 = 10K
R5, R5, R9 = 2M2
T1, T3 = BC547
T3 = BC557D1 = 3V ZENER
D2—D8 = 1N4148
C1,C3 = 1uF/25V
C2 = 1000uF/25V
C4, C5 = 0,22uF
C6, C7 = 10uF/25V
N1—-N4 = IC 4093
LDR = DEVE ESTAR EM VOLTA DE 10K A 33K NA LUZ DO CELULAR
