O post explica um circuito que desliga um grupo de lâmpadas em sequência com uma taxa de atraso pré-determinada, conforme definido pelo usuário através de um potenciômetro embutido. As ideias foram solicitadas pelo Sr. Azam Jamal
Especificações técnicas
Eu quero fazer um circuito que funcione assim: Eu tenho 9 lâmpadas CFL de 25 watts e quero que, quando eu desligar a primeira lâmpada, a cada 5 minutos, a luz restante apague regularmente, como cada uma deve apagar após 5 minutos da outra significa que em 45 minutos todas as 9 luzes se apagam respectivamente.
Por favor me ajude ?
O design
O funcionamento do circuito pode ser entendido da seguinte forma:
O primeiro circuito abaixo do qual é um simples caçador de lâmpadas IC 555 e IC 4017 produz o sequenciamento básico das lâmpadas a uma taxa de 5 minutos, sendo a frequência de tempo determinada pela configuração do potenciômetro de 100k.
Deve ser configurado para produzir uma frequência que pode ser 50% da taxa de sequenciamento desejada, ou seja, deve ser configurado para produzir os períodos ON e OFF na taxa de 2,5 minutos.
O segundo circuito é um simples circuito de driver de relé baseado em SCR que precisa ser repetido 9 vezes nas saídas pretendidas do IC 4017.
De acordo com a solicitação, enquanto o SPDT é alternado para a posição de solo, o IC555 permanece desabilitado e a primeira lâmpada (1) é mantida ligada indefinidamente.
Também nesta posição, todas as pinagens do IC 4017 do pino 2 em diante estão travadas em tensão zero, o que significa que os drivers do relé SCR conectados têm seus relés em suas posições N/C, garantindo que todas as lâmpadas conectadas permaneçam ligadas.
Portanto, todas as nove lâmpadas do pino2 ao pino11 do IC 4017 estão agora em uma posição ativada junto com a lâmpada1 associada ao estágio do driver do relé do transistor SPDT.
No período desejado quando o SPDT é alternado, a primeira lâmpada (1) é desligada e o circuito do temporizador 555 é iniciado com seu processo de contagem.
Após 5 minutos, o 555 IC insere seu primeiro pulso legítimo no pino 14 do 4017, fazendo com que o pino 2 fique alto, que por sua vez trava o driver do relé SCR relevante, desligando a primeira lâmpada na sequência.
Após mais 5 minutos o pino 4 fica alto desligando a lâmpada do driver do relé SCR associado, e o processo se repete até que o último pino 11 da sequência seja ativado, desligando a última lâmpada da sequência, e isso também trava o pino 4 do IC555 congelando todo circuito até que as operações sejam reiniciadas pelo usuário para reiniciar o ciclo novamente.

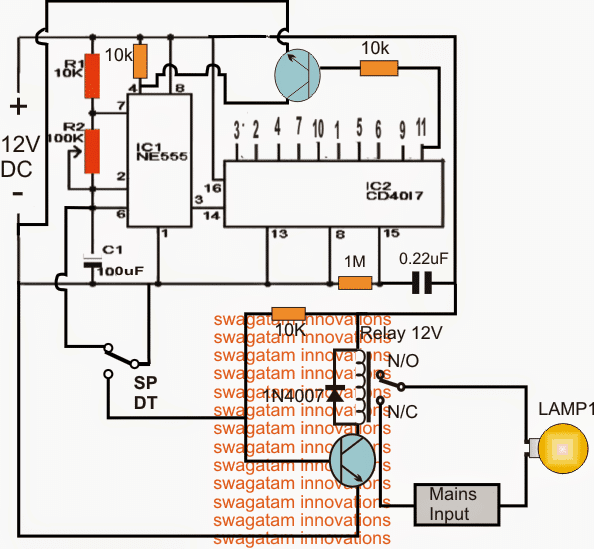

Diagrama de circuito

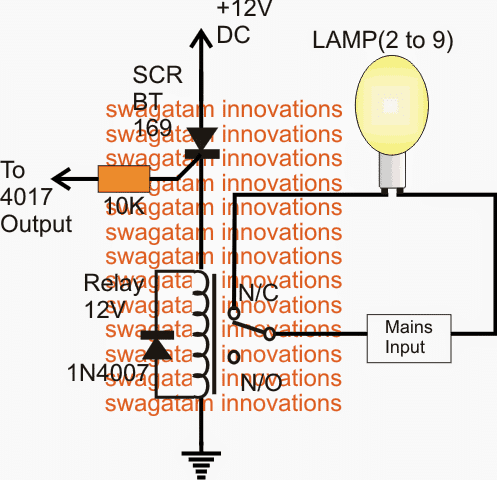

O estágio do driver de relé
