Circuito de fonte de alimentação de tensão variável de 100 amp

Relacionados

A postagem descreve um circuito de fonte de alimentação de tensão variável simples, mas extremamente versátil, de 100 amp, usando apenas alguns BJTs em paralelo e em um modo de coletor comum. A ideia foi solicitada pelo Sr. André.

Especificações técnicas

Olá Swagatam, eu queria saber se você poderia me ajudar. nos blogs eu vi alguns diagramas de fontes de alimentação variáveis ​​simples.

Em primeiro lugar, sei muito pouco sobre eletrônica, mas com uma lista de compras e um diagrama tenho certeza de que ficaria bem.

Eu gostaria de construir uma fonte de alimentação variável simples com uma entrada de 220/240 volts CA e uma tensão variável de saída de aprox. 1,5 V a aprox. 15V e uma corrente de saída variável de até aprox. 100A.

Comecei a galvanoplastia de zinco como um hobby (tenho as mãos suadas e quero proteger todas as minhas ferramentas) a empresa química me deu isso como mais ou menos dependente do tamanho do meu banho de zinco.

No momento, o pequeno carregador de bateria Ryobi de 6V 8A funciona por alguns minutos, superaquece e desliga até esfriar novamente. Eu realmente apreciaria qualquer ajuda que você pudesse me dar sobre isso.

Muito Obrigado

André

O design

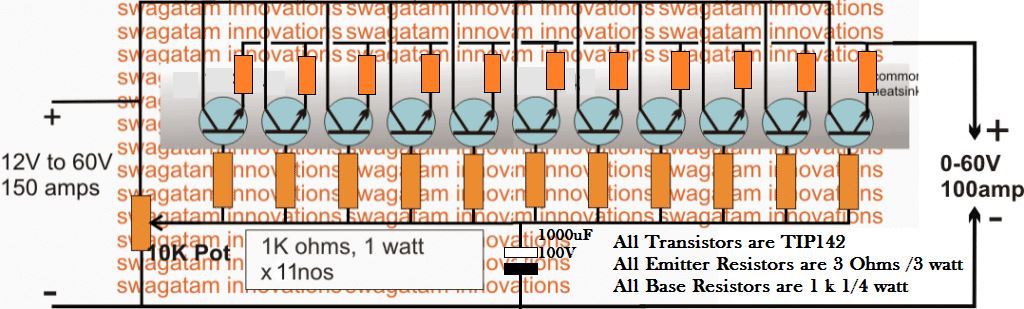

Um projeto de circuito muito simples para a fonte de alimentação de tensão variável de 100 A proposta pode ser visto no diagrama a seguir.

IMG 62464481F282E
CIRCUITO DE FONTE DE ALIMENTAÇÃO DE TENSÃO VARIÁVEL DE 100 AMP 3

O projeto basicamente utiliza um coletor comum ou uma topologia de seguidor de emissor para implementar as operações, incorporando apenas alguns transistores de potência Darlington, alguns resistores e um potenciômetro para variar a tensão de saída.

Como pode ser visto no diagrama, os coletores e os emissores são todos unidos em comum entre si, enquanto as bases são feitas em uma linha comum por meio de resistores limitadores individuais.

As extremidades livres desses resistores são unidas com um potenciômetro na linha negativa do circuito, que determina a regulação da tensão na saída do circuito.

Para adquirir mais corrente, mais transistores podem ser adicionados no projeto, e para reduzir a amperagem de saída, estes podem ser simplesmente deduzidos da configuração.

Para entradas acima de 50V, o potenciômetro deve ser atualizado para um tipo de alta potência para sustentar a alta tensão em seus terminais.

Todos os dispositivos de energia devem ser montados sobre um dissipador de calor comum de alumínio sem qualquer isolamento de mica, para que a dissipação seja compartilhada uniformemente entre todos os dispositivos e uma situação de fuga térmica seja evitada.
