Faça um forte circuito de descarga de RF

Neste artigo, estudamos um conceito de geração de descarga de RF também chamado de gerador EMP capaz de produzir uma intensa descarga elétrica de RF no ar que pode ter o potencial de paralisar permanentemente e danificar todos os sistemas eletrônicos nas proximidades. A idéia foi solicitada pelo Sr. Nidal.

As especificações técnicas

Eu já vi muitos de seus circuitos no seu blog. Sou um grande admirador seu!

Se você puder me ajudar com um diagrama de circuito para quebrar a lâmpada da tocha de 2,5 volts (tipo de filamento) quando ligada e mantida próxima a um pote de cobre de 6 polegadas (a distância está entre a tocha e o pote de cobre) com uma fonte de 12 volts DC.

O problema é que uma lâmpada acesa deve explodir quando mantida mais perto de um “pote de cobre” mantido a 10 cm de distância. Espero que um forte campo magnético dê o resultado.

Mas o problema é como magnetizar um pote de cobre até esse ponto ?, uma fonte alternativa dada a um pote de cobre pode desenvolver um fluxo magnético ao seu redor ou ele entrará em curto-circuito.


É suficiente quebrar o filamento da lâmpada? Ou preciso enrolar uma bobina de cobre dentro desse contêiner para obter esse resultado?

Por favor me ajude a resolver este problema.

Muito obrigado e aguardando uma resposta sua em breve.

Atenciosamente,

Ninho


O desenho

O conceito proposto de fusão de um filamento de bulbo através de um campo magnético sem fio não parece viável, mas pode ser implementado usando uma descarga de RF muito forte, como a de um capacitor de voltagem muito alta.

A ideia pode ser levada em consideração, conforme indicado na seguinte explicação:

Primeiro, uma alta tensão de baixa corrente é aumentada para muitos quilovolts, depois armazenada dentro de capacitores de alta tensão de capacidade equivalente e finalmente descarregada, criando um curto-circuito nos fios do capacitor de alta tensão.

A descarga resultante gerará uma quantidade impressionante de eletricidade de RF na área que pode ter o potencial de fundir um filamento de lâmpada ou iluminar momentaneamente um tubo fluorescente.

Cuidado: A descarga EMP pode ter efeitos devastadores em todos os equipamentos eletrônicos localizados dentro da faixa de descarga.

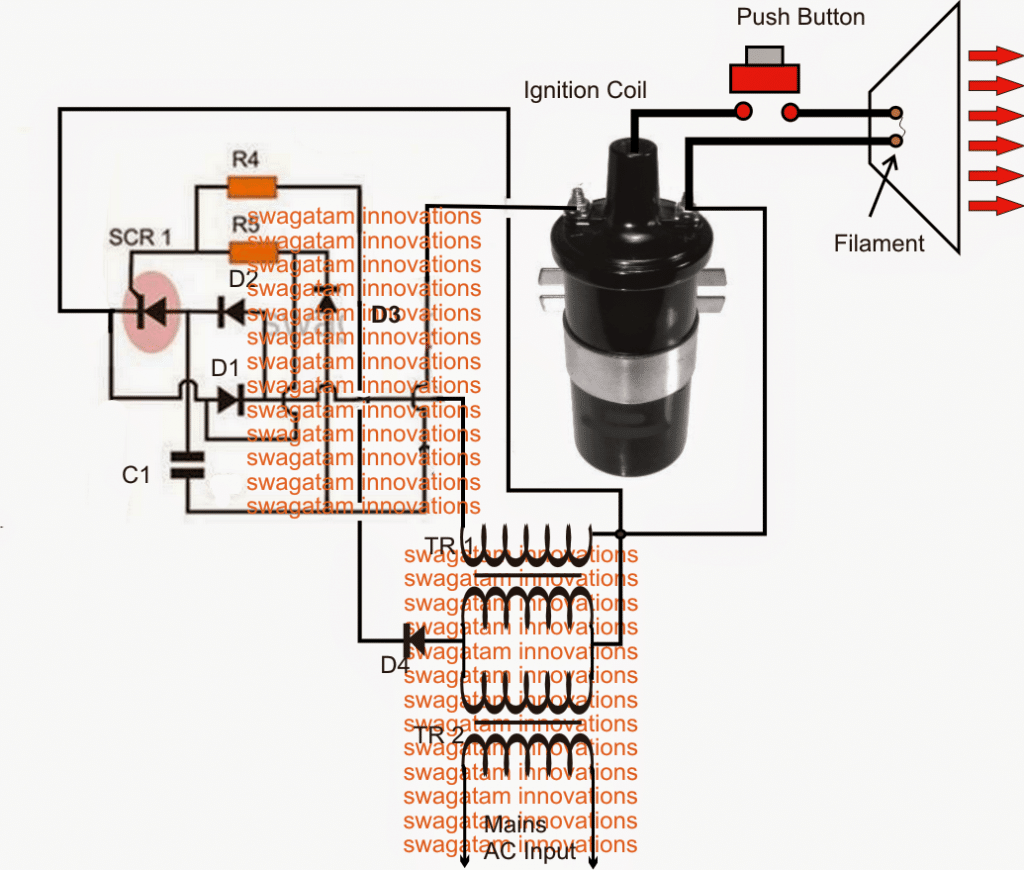

Diagrama de circuito

Circuito gerador de EMP

Como funciona

Referindo-se ao diagrama acima, a instalação mostra um sistema básico de descarga capacitiva. O circuito compreendendo os diodos C1 e o SCR forma um estágio de comutação de carga / descarga do capacitor que é alimentado por uma CA acionada usando um par de transformadores de rede.

Os transformadores TR1 / e TR2 são acoplados para que o enrolamento de baixa tensão TR2 se conecte ao enrolamento de baixa tensão TR1.

Quando a rede elétrica é aplicada ao TR2 primário, um equivalente a 220 V (baixa corrente) é induzido pelo enrolamento superior do TR1.

Essa voltagem é usada para carregar o capacitor de alta voltagem C1 no circuito através de um estágio de comutação SCR que é ativado através da entrada de baixa voltagem de 50Hz de TR2 a D2.

A descarga C1 comutada é aplicada ao primário da bobina de ignição de um automóvel, o que aumenta essa tensão para 40.000V ou mais.

Essa tensão é mantida suspensa em uma posição de filamento fino dentro de um radiador de alumínio cônico adequadamente dimensionado.

Quando o botão mostrado é pressionado, a alta tensão tenta forçar seu caminho através do filamento, criando um arco maciço e uma explosão através dos pontos.

Isso gera intensa perturbação de RF na região em que o cone amplifica e se propaga ainda mais para o alvo, que é uma pequena lâmpada elétrica aqui.


Se a descarga for forte o suficiente, poderá ocorrer iluminação momentânea do filamento da lâmpada e, em seguida, fundir devido à eletricidade de RF gerada.

Lista de peças

  • R4, R5 = 100 OHMS, 1 WATT
  • D1, D2, D3, D4 = 1N4007
  • C1 = 100uF / 500V,
  • SCR = BT151
  • TR1 / TR2 = TRANSFORMADORES 220V / 0-12V / 1AMP.



FONTE

Nota: Este foi traduzido do Inglês para português (auto)

Pode conter erros de tradução
