Um detector de álcool é um dispositivo sensível que é capaz de detectar a presença de moléculas de álcool ou qualquer elemento inflamável volátil semelhante no ar e convertê-lo em nível equivalente de saída elétrica.
O circuito detector de álcool simples discutido aqui detectará com precisão a emanação do gás álcool de uma fonte selecionada, como da boca de um bêbado, quando usado como bafômetro. É barato e um dispositivo útil que pode ser usado por todo o pessoal autorizado, como policiais ou policiais de trânsito, para prender motoristas bêbados ou criminosos.
Inicialmente pensei em usar um Arduino para o experimento, carreguei o código no meu Arduino Uno, mas depois percebi que simplesmente não era necessário, pois poderia ser efetivamente implementado com um circuito LM3915 simples e, portanto, abandonei a ideia do Arduino e continuei com o projeto conforme descrito abaixo.
Módulos principais
Os módulos do circuito principal necessários para o circuito testador de álcool proposto são um circuito gráfico de barras de LED baseado em LM3915 e um módulo sensor MQ-3.
Para minha experiência, comprei o módulo MQ inteiro, mas na verdade apenas o sensor é suficiente e faria o trabalho com eficiência.
Em relação ao Módulo MQ-3

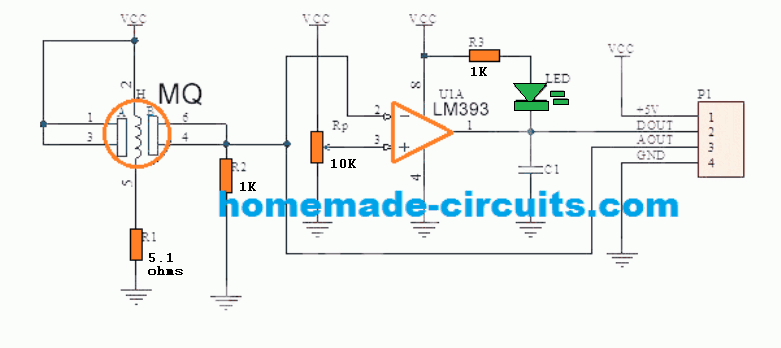

Um módulo de sensor de álcool MQ-3 padrão consistirá basicamente em um sensor MQ-3 laranja e um circuito comparador baseado em LM393, conforme mostrado abaixo.
O funcionamento do módulo é bastante simples. Quando o sensor é aproximado de uma fonte de álcool ou etanol, o nível de tensão no pino 2 de entrada do comparador fica acima do pino 3 de referência, fazendo com que a saída fique baixa. O LED verde acende para confirmar os resultados.

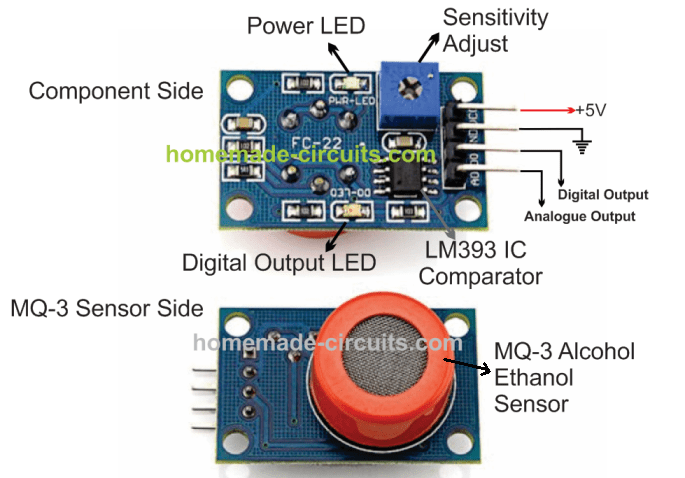

Pinagem do módulo
A imagem a seguir mostra detalhadamente as especificações e os detalhes de trabalho de pinagens de um módulo de sensor padrão:
Indicador gráfico de barras LED LM3915

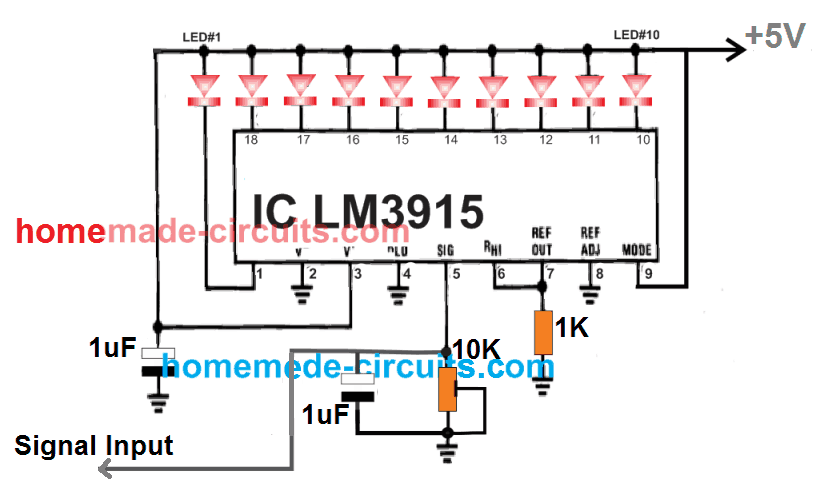

No presente projeto, usamos o popular circuito LED gráfico de barras LM3915 para detectar o nível de álcool do sensor MQ-3. O diagrama básico do circuito do detector de sinal pode ser visto abaixo:

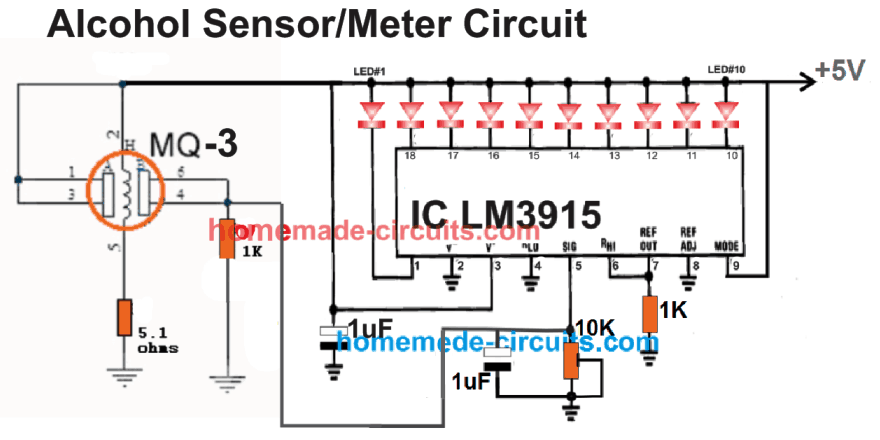

Agora vamos ver como o sensor MQ-3 pode ser integrado ao circuito indicador de LED acima para implementar o circuito do medidor de álcool proposto.

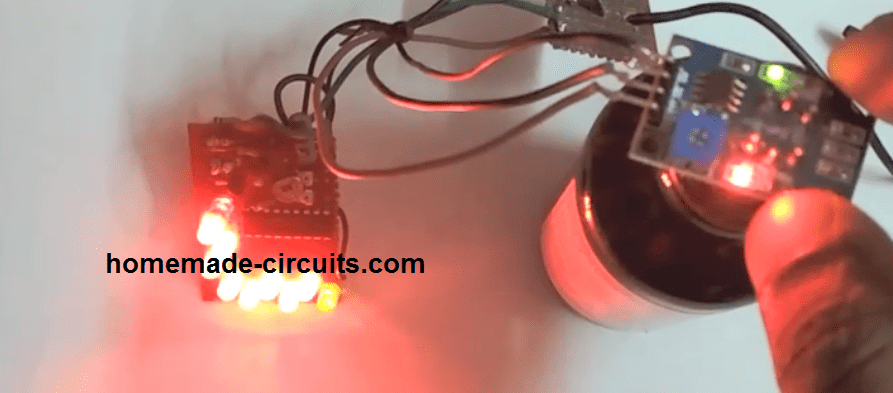

Como funciona o circuito
O funcionamento do medidor detector de álcool/etanol é muito simples.
Quando o sensor MQ-3 detecta a presença de moléculas de álcool, a tensão em seu pino de saída começa a subir.
Dependendo da concentração do álcool ou etanol, a tensão de saída continua subindo e se estabiliza no nível mais alto detectado.
Este aumento de potencial é capturado pelo pino de entrada nº 5 do circuito LM3915 e é interpretado adequadamente pela iluminação sequencial do medidor gráfico de barras de 10 LEDs anexado.
Quaisquer configurações iniciais
Nenhum procedimento de configuração é necessário para o sensor, exceto a predefinição de 10K no circuito LM3915.
Sem o sensor conectado, ajuste o preset de forma que apenas o LED verde acenda, que estará indicando nível zero de álcool no circuito finalizado.
O módulo inteiro ou apenas o sensor
Se você está se perguntando se todo o módulo MQ-3 é necessário ou simplesmente o bloco de sensor pode ser usado, a resposta é: ou serve.
No entanto, o módulo inteiro é mais caro, apenas o sensor MQ de cor laranja é tudo o que pode ser necessário para o propósito. Os detalhes da pinagem do sensor podem ser visualizados abaixo:

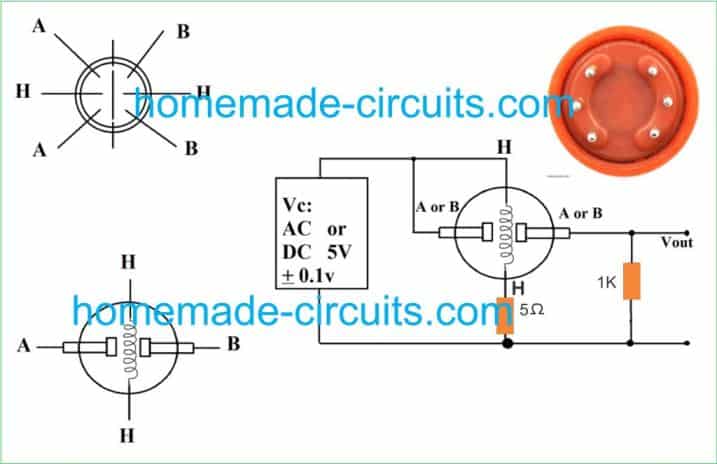

Como identificar os pinos do MQ-3
Se você está tendo dificuldade em identificar a pinagem de um sensor MQ-3 nu, a imagem a seguir fornecerá uma ideia clara sobre seus detalhes.
Se você tiver mais alguma dúvida, sinta-se à vontade para perguntar através da caixa de comentários.
