O circuito proposto é um circuito oscilador projetado para gerar uma pistola alta como som em um alto-falante.
Um circuito gerador de som de pistola apresentado aqui pode ser usado como som de partida operado por botão durante eventos de corrida ou maratonas, ou simplesmente para deter animais selvagens e ladrões em áreas remotas. O conceito também pode ser aplicado efetivamente em festivais como o Diwali para criar um som alto de cracker artificial (a poluição sonora é ruim para a saúde).
O circuito utiliza um alto-falante de 60 watts descartado para produzir o som alto da pistola.
Os principais componentes que formam o circuito oscilador de potência são T1 e T2 junto com o transformador de rede TR1.
S1 é usado para iniciar ou ligar o estágio do circuito acima momentaneamente com um simples toque no botão.
Os diodos zener fornecem a proteção necessária aos transistores contra picos de tensão indutiva.
Como o circuito oscilador é um circuito auto oscilante, sua frequência é determinada pelo material do núcleo do transformador e também pela magnitude da corrente extraída do secundário do transformador.
Como funciona o circuito
Ao pressionar S1, o circuito começa a oscilar em uma frequência relativamente alta, que finalmente se estabiliza em cerca de 50 Hz assim que C1 e C2 carregam.
O resistor R5 limita a corrente a limites aceitáveis, enquanto os diodos ligados D3, D4 formam uma configuração de duplicador de tensão.
O estágio duplicador de tensão é introduzido para criar muitas centenas de tensão nos contatos do relé anexado.
O LED D6 acende quando C1, C2 estão totalmente carregados e indica que S1 pode ser liberado e o segundo interruptor S2 está pronto para a ativação.
Quando o botão “disparar” S2 é pressionado, o relé energiza, ligando seus contatos, o que descarrega instantaneamente altas magnitudes de corrente e tensão sobre a bobina do alto-falante, gerando o som de pistola batendo necessário. Ele deve garantir que a bobina do alto-falante seja adequadamente classificada para lidar com essa enorme quantidade de explosão instantânea de energia.
O consumo de corrente imediatamente após pressionar S2 pode ser de cerca de 3 amperes, que gradualmente desce para cerca de 0,5 amperes à medida que o C1 e o C2 descarregam em suas faixas nominais.
O volume ou o volume “bang” deste gerador de som de pistola pode ser aumentado proporcionalmente aumentando a tensão de alimentação para cerca de 12V.

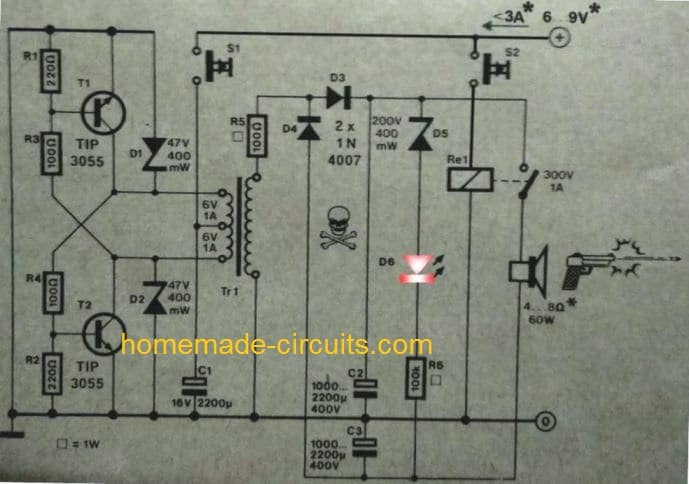

O diagrama de circuito completo do circuito simulador de som de pistola proposto pode ser visto abaixo:
